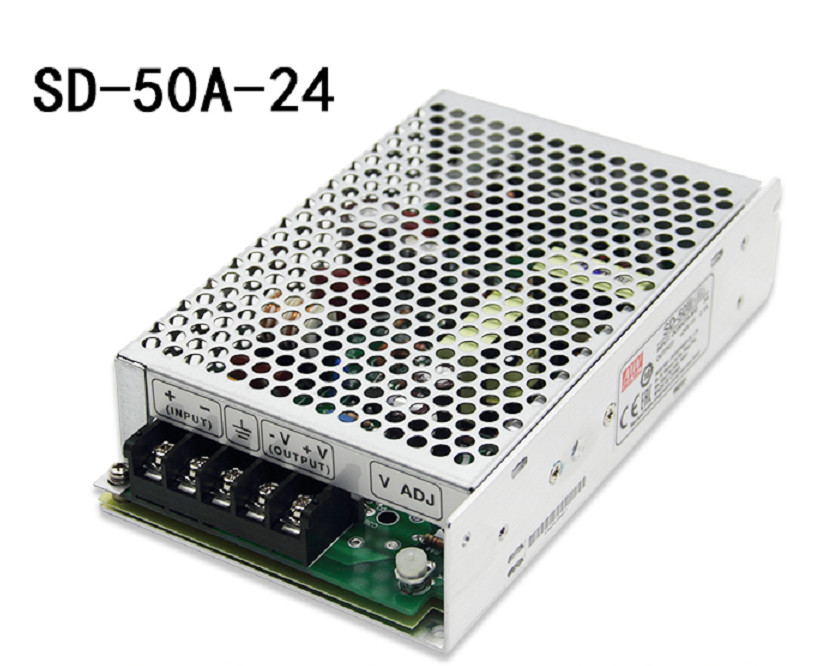

Mean Well 정품 DC-DC 모듈 SD-50A-24 산업용 DC 모듈 9.2-18V 12V to 24V 2.1A
특징:
| 모델 | SD-50A-5 | SD-50B-5 | SD-50C-5 | SD-50A-12 | SD-50B-12 | SD-50C-12 | SD-50A-24 | SD-50B-24 | SD-50C-24 | |
|
출력 |
DC 전압 | 5V | 12V | 24V | ||||||
| 정격 전류 | 10A | 4.2A | 2.1A | |||||||
| 전류 범위 | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 2.1A | |||||||
| 정격 전력 | 50W | 50.4W | 50.4W | |||||||
| 리플 & 노이즈 (최대)참고 2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| 전압 조정 범위 | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | |||||||
| 전압 허용 오차참고 3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| 라인 레귤레이션 | ±0.5% | ±0.3% | ±0.2% | |||||||
| 부하 레귤레이션 | ±0.5% | ±0.3% | ±0.2% | |||||||
| 설정, 상승, 유지 시간 | 2.5초, 50ms, 전체 부하 시 | |||||||||
|
입력 |
전압 범위 | A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC | ||||||||
| 효율 (Typ.) | 70% | 73% | 76% | 72% | 75% | 78% | 74% | 80% | 83% | |
| DC 전류 | 7A/12V | 3A/24V | 1.5A/48V | 7A/12V | 3A/24V | 1.5A/48V | 7A/12V | 3A/24V | 1.5A/48V | |
|
보호 |
과부하 | 105 ~ 150% 정격 출력 전력 | ||||||||
| 보호 유형: 히컵 모드, 고장 조건 제거 후 자동 복구 | ||||||||||
| 과전압 | 5.75 ~ 6.75V/10% 부하 | 16.8 ~ 20V/10% 부하 | 31.5 ~ 37.5V/10% 부하 | |||||||
| 보호 유형: 히컵 모드, 고장 조건 제거 후 자동 복구 | ||||||||||
|
환경 |
작동 온도 | -10 ~ +60℃ ("디레이팅 곡선" 참조) | ||||||||
| 작동 습도 | 20 ~ 90% RH 비응축 | |||||||||
| 보관 온도, 습도 | -20 ~ +85℃, 10 ~ 95% RH | |||||||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | |||||||||
| 진동 | 10 ~ 500Hz, 2G 10분./1주기, X, Y, Z 축 각각 60분. | |||||||||
|
안전 및 EMC (참고 4) |
안전 표준 | EAC TP TC 004 승인, LVD, AS/NZS 62368.1 참조 설계 | ||||||||
| 내전압 | I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||||
| EMC 방출 | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 준수 | |||||||||
| EMC 내성 | BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, 중공업 레벨, EAC TP TC 020 준수 | |||||||||
|
기타 |
MTBF | 3293.1K 시간 최소 Telcordia SR-332 (Bellcore); 512.8K 시간 최소 MIL-HDBK-217F (25℃) | ||||||||
| 치수 | 159*97*38mm (L*W*H) | |||||||||
| 포장 | 0.43Kg; 24개/11.35Kg/0.83CUFT | |||||||||
