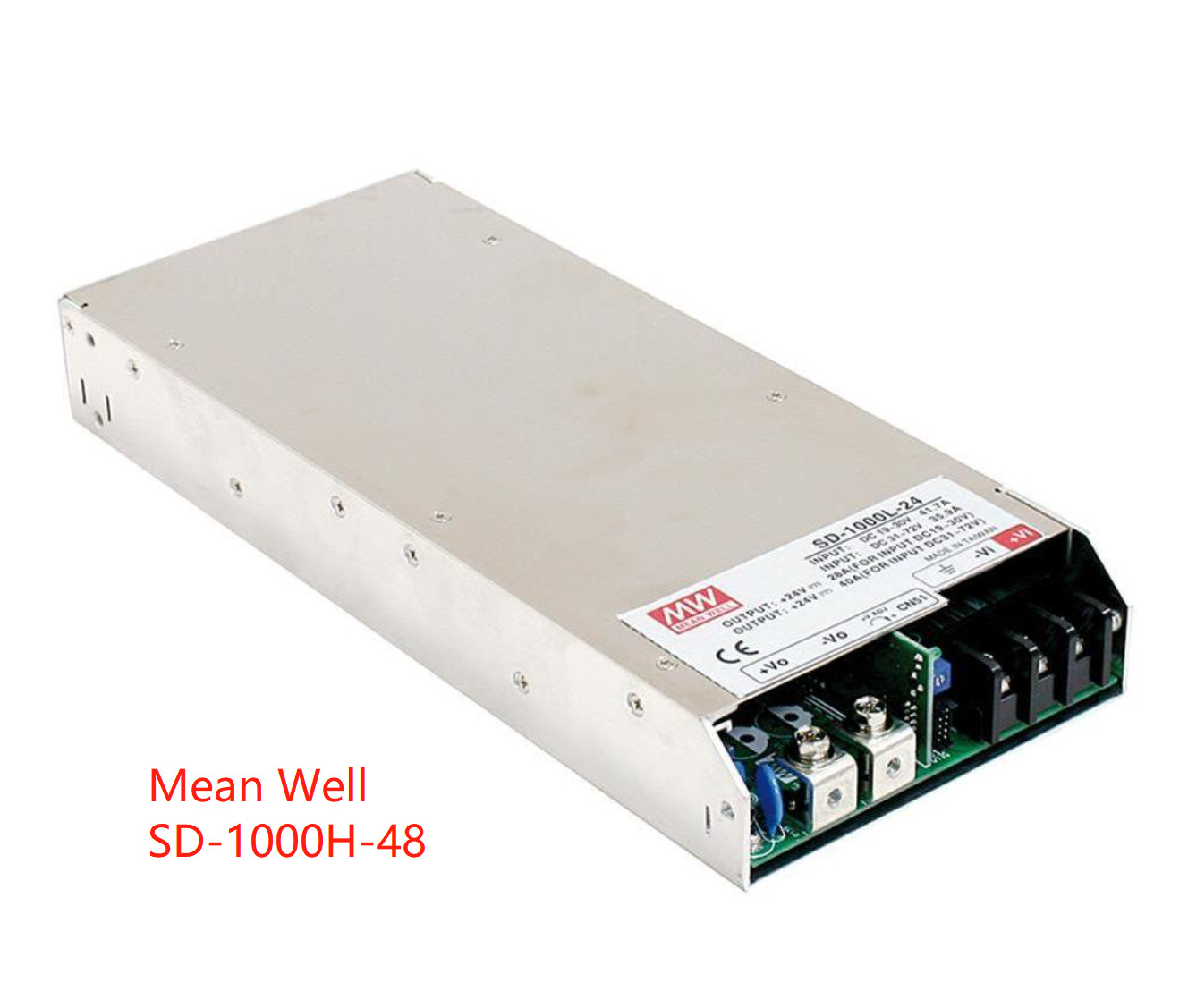

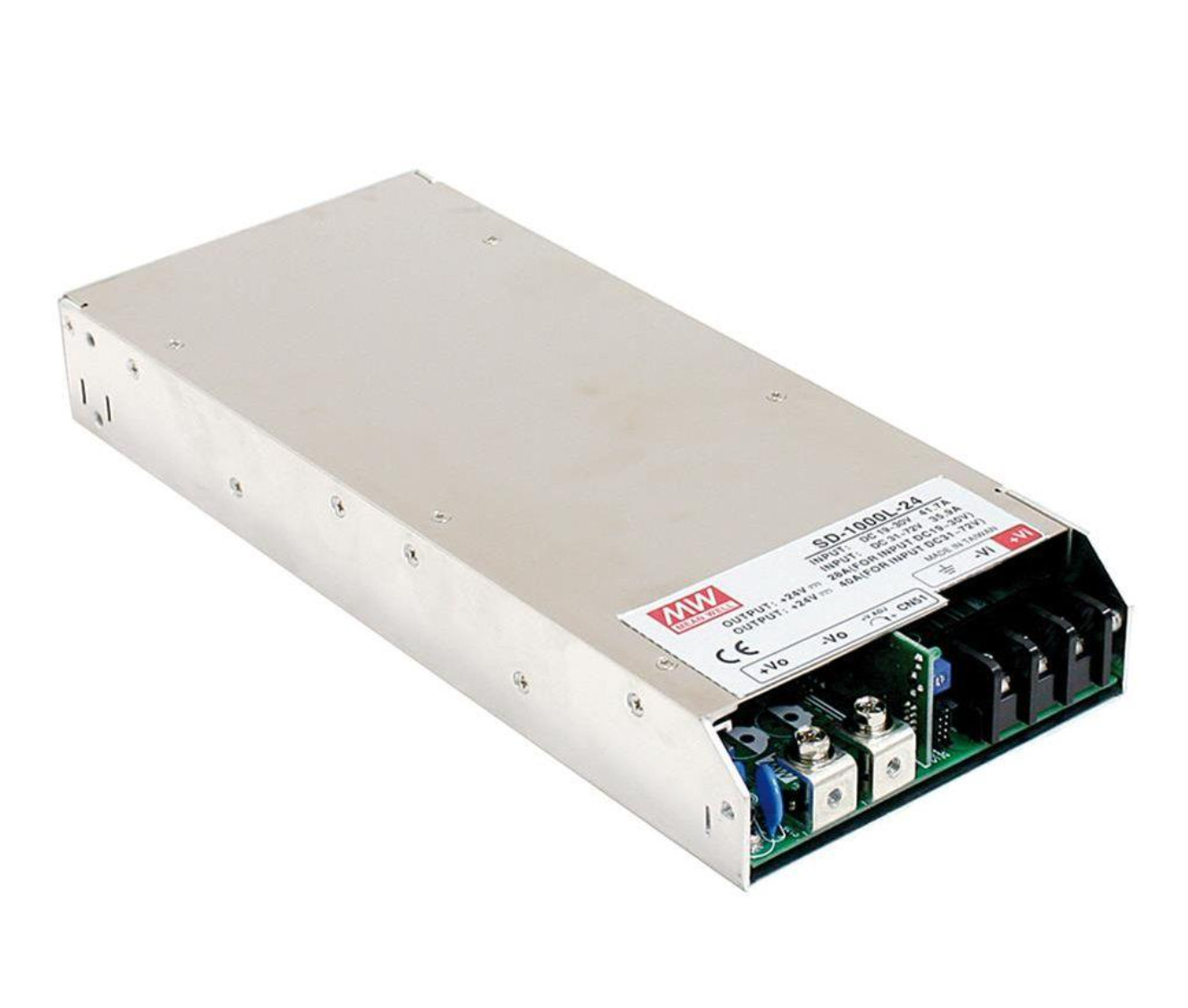

Original Mean Well 전원 공급 장치 모듈 SD-1000H-48V 48Vdc 1000W 모듈
특징:
| 모델 | SD-1000L-12 | SD-1000L-24 | SD-1000L-48 | SD-1000H-12 | SD-1000H-24 | SD-1000H-48 | |
|
출력 |
DC 전압 | 12V | 24V | 48V | 12V | 24V | 48V |
| 정격 전류 | 60A | 40A | 21A | 60A | 40A | 21A | |
| 전류 범위 | 0 ~ 60A | 0 ~ 40A | 0 ~ 21A | 0 ~ 60A | 0 ~ 40A | 0 ~ 21A | |
| 정격 전력 | 720W | 960W | 1008W | 720W | 960W | 1008W | |
| 리플 & 노이즈 (최대)참고 2 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
| 전압 조정 범위 | 11 ~ 15V | 23 ~ 30V | 46 ~ 60V | 11 ~ 15V | 23 ~ 30V | 46 ~ 60V | |
| 전압 허용 오차참고 3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 조정 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조정 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 설정, 상승 시간 | 500ms, 전체 부하에서 50ms | ||||||
|
입력 |
전압범위 참고 5 | 19 ~ 72VDC | 72 ~ 144VDC | ||||
| 효율 (Typ.) | 84% | 88% | 90% | 85% | 89% | 92% | |
| DC 전류 (Typ.) | 23.5A/48VDC | 11.6A/96VDC | |||||
| 돌입 전류 (Typ.) | ----- | 100A/96VDC | |||||
|
보호 |
과부하 | 105 ~ 125% 정격 출력 전력 | |||||
| 보호 유형: 정전류 제한, 약 5초 후에 장치가 출력 전압을 차단합니다. 복구하려면 다시 전원을 켜십시오. | |||||||
| 과전압 | 16 ~ 19V | 30.8 ~ 35.2V | 62 ~ 68V | 16 ~ 19V | 30.8 ~ 35.2V | 62 ~ 68V | |
| 보호 유형: 출력 전압 차단, 복구하려면 다시 전원을 켜십시오. | |||||||
| 과온도 | 출력 전압 차단, 온도가 내려가면 자동으로 복구됩니다. | ||||||
| 기능 | 원격 ON/OFF 제어 | 기능 매뉴얼을 참조하십시오. | |||||
| 출력 OK 신호 | PSU가 켜지면 오픈 컬렉터 신호가 낮아지고, 최대 싱크 전류: 10mA | ||||||
|
환경 |
작동 온도 | -20 ~ +60℃ ("Derating Curve" 참조) | |||||
| 작동 습도 | 20 ~ 90% RH 비응축 | ||||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH 비응축 | ||||||
| 온도 계수 | ±0.02%/℃ (0 ~ 50℃) | ||||||
| 진동 | 10 ~ 500Hz, 2G 10분./1주기, X, Y, Z 축을 따라 각각 60분 | ||||||
|
안전 및 EMC (참고 4) |
안전 표준 | IEC62368-1 TUV 승인, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 승인 | |||||
| 내전압 | I/P-O/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M 옴 / 500VDC / 25℃/ 70% RH | ||||||
| EMC 방출 | BS EN/EN55032 (CISPR32), EAC TP TC 020 준수 | ||||||
| EMC 내성 | BS EN/EN61000-4-2,3,4,6,8, 경공업 수준, EAC TP TC 020 준수 | ||||||
|
기타 |
MTBF | 898.2K 시간 최소 Telcordia SR-332 (Bellcore); 106.7K 시간 최소 MIL-HDBK-217F (25℃) | |||||
| 치수 | 295*127*41mm (L*W*H) | ||||||
| 포장 | 1.94Kg; 6개/12.6Kg/1.15CUFT | ||||||
| 참고 |
1. 특별히 언급되지 않은 모든 매개변수는 48, 96VDC 입력, 정격 부하 및 주변 온도 25℃에서 측정됩니다. 2. 리플 및 노이즈는 0.1uf & 47uf 병렬 커패시터로 종단된 12" 꼬임 쌍선으로 20MHz 대역폭에서 측정됩니다. 3. 허용 오차: 설정 허용 오차, 라인 조정 및 부하 조정을 포함합니다. 4. 전원 공급 장치는 최종 장비에 설치될 구성 요소로 간주됩니다. 모든 EMC 테스트는 장치를 장착하여 수행됩니다. |
||||||
