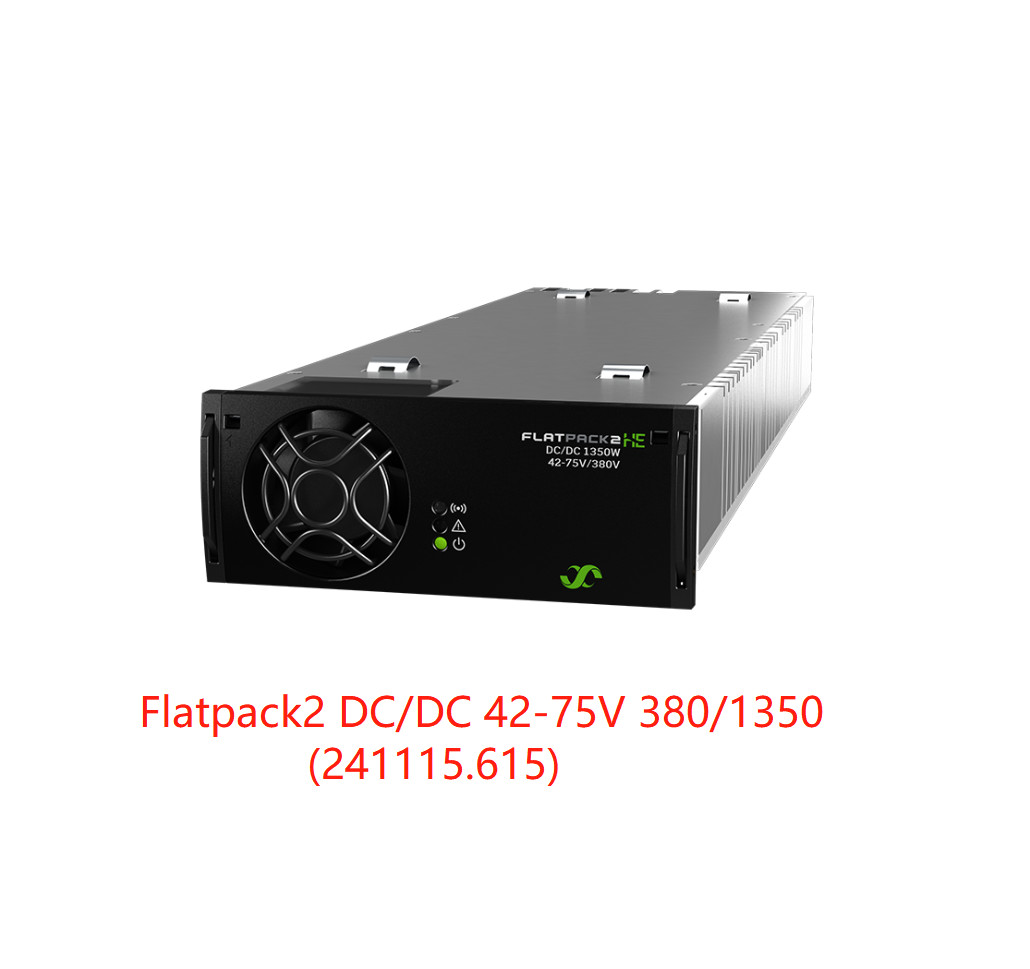

EltekFlatpack2 DC/DC 컨버터 Flatpack2 DC/DC 42-75/380 1350 (241115.615)
이 Flatpack2 DC/DC 컨버터는 주 48V 또는 60V 배터리 뱅크에서 2차 310-400 Vdc 출력을 제공합니다. 이를 통해 그리드 없이 소규모 원격 사이트에 배터리 백업 에너지를 고효율로 전송할 수 있습니다.
갈바닉 절연 CAN 버스는 공급 Eltek 전원 시스템의 제어 시스템에 연결하여 별도의 컨트롤러를 추가하지 않고도 DC/DC 컨버터를 모니터링하고 제어할 수 있습니다.
l 넓은 입력 범위
l 출력 OR-ing 보호 부스트 모드 고효율 전압 키잉 제어 시스템에 원활하게 통합
| 모델 | DC/DC 42-75/380 1350 |
| 부품 번호 | 241115.615 |
| 입력 데이터 | |
| 전압 범위 | 42 - 75 VDC (셧다운 < 39VDC) |
| 전류(최대) | 38 ADC (부스트 시 62 ADC) |
| 보호 | 음극 퓨즈 |
| 출력 데이터 | |
| 전압(기본값) | 400 VDC |
| 전압(조정 가능한 범위) | 310 - 400 VDC |
|
전력 연속(최대) 전력 부스트 15초 / 10분 복구 정전력 제한 |
1350 W |
| 전류(최대) | |
| 전류 부스트 15초 / 10분 복구 | 4.5 A |
| (최대) | 7.5 A |
| 정전류 제한 | VOUT < 300VDC |
| 정적 전압 조정(0 - 100% 부하) | ±0.5% |
| 리플, 20MHz 대역폭 | < 1000 mVpp |
| 동적 전압 조정 | ±5.0% for 10-90% or 90-10% 부하 변동, 조정 시간 < 30ms |
| 보호 |
단락 회로 방지, VOUT인 경우 셧다운 < 300 VDC for 5s (전원 주기 재시작), OR-ing 다이오드, 고온 보호, 돌입 전류 제한 핫 플러그인, 선택적 과 |
| 기타 사양 | |
| 효율 | 최대 94.5 % |
| 절연 |
0.71 kVDC - 입력에서 섀시까지 0.71 kVDC - CAN/알람에서 섀시까지 |
| 알람: 빨간색 LED |
낮은 및 높은 입력 전압 셧다운, 높은 및 낮은 온도 셧다운, 컨버터 |
| 경고: 노란색 LED | 전원 감쇠 모드의 컨버터, 원격 출력 전류 제한 활성화, 입력 전압 범위를 벗어남, 과전압에서 깜박임, 컨트롤러와의 CAN 통신 손실 |
| 정상 작동: 녹색 LED | |
|
알람 릴레이(NC) |
알람(위에 지정된 대로) 및 공급 전압 누락 시 닫힙니다. [최대 75 VDC / 100 mA] |
| MTBF (Telcordia SR-332 Issue I method III (a)) |
|
| 작동 온도 | -40 ~ +75°C (-40 ~ +167°F), 습도 5 - 95% RH 비응축 |
| 55°C(131°F) 이상 온도 감쇠 | 1350W ~ 800W @ 75°C (167°F) |
| 보관 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 - 99% RH 비응축 |
| 치수[WxHxD] / 무게 | 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| 설계 표준 | |
| 전기 안전 | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Part 15:2013 |
| 환경 |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) |
