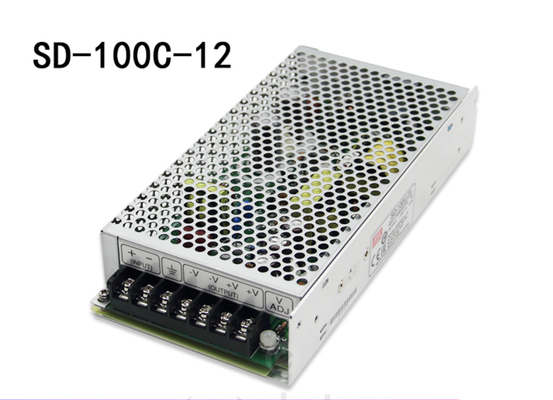

Mean Well Original 스위치 전원 공급 장치 SD-100C-12 DC 변환 모듈 36-72VAC 12dc 모듈 100W
특징 :
| 모델 | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 | |
|
산출 |
직류 전압 | 5V | 12V | 24V | |||||||||
| 정격 전류 | 18A | 20A | 8.5A | 4.2A | |||||||||
| 현재 범위 | 0 ~ 18A | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | |||||||||
| 정격 전력 | 90와트 | 100W | 102W | 100.8와트 | |||||||||
| RIPPLE & NOISE (최대) 참고 2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
| 전압 조정 범위 | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
| 전압 허용 오차 참고 3 | ±2.0% | ±1.0% | ±1.0% | ||||||||||
| 라인 규제 | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| 부하 조절 | ±0.5% | ±0.3% | ±0.2% | ||||||||||
| 설정, 상승 시간 | 2초, 50ms(D모드만 해당) 전체 부하 시 | ||||||||||||
| 대기 시간(일반) | 전체 부하 시 20ms(D 모드만 해당) | ||||||||||||
|
입력 |
전압 범위 | A:9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC 또는 85 ~ 132VAC | |||||||||||
| 효율성(일반) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
| DC 전류(일반) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
| 돌입 전류(일반) | 디:18A/96VDC | ||||||||||||
| 누설 전류 | <0.75mA/120VAC(SD-100D) | ||||||||||||
|
보호 |
초과 적재 | 정격 출력 전력의 105 ~ 135% | |||||||||||
| 보호 유형 : 히컵 모드, 오류 조건이 제거되면 자동으로 복구됨 | |||||||||||||
| 과전압 | 5.75 ~ 6.75V/10% 부하 | 16.8 ~ 20V/10% 부하 |
31.5 ~ 37.5V 5% 부하 |
31.5 ~ 37.5V/10% 부하 | |||||||||
| 보호 유형 : 히컵 모드, 오류 조건이 제거되면 자동으로 복구됨 | |||||||||||||
|
환경 |
작동 온도 | -15 ~ +60℃(SD-100A), -10 ~ +60℃(SD-100B/C/D) ("경감 곡선" 참조) | |||||||||||
| 작동 습도 | 20 ~ 90% RH 비응축 | ||||||||||||
| 보관 온도, 습도 | -20 ~ +85℃, 10 ~ 95% RH 비응축 | ||||||||||||
| 온도계수 | ±0.03%/℃ (0 ~ 50℃) | ||||||||||||
| 진동 | 10 ~ 500Hz, 2G 10분/1주기, X, Y, Z축 각각 60분 | ||||||||||||
|
안전 및 EMC (참고4) |
안전 기준 | IEC/BS EN/EN 62368-1(D형만 해당), EAC TP TC 004 승인, 설계는 AS/NZS 62368.1 참조 | |||||||||||
| 내전압 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
| 절연 저항 | I/PO/P, I/P-FG, O/P-FG:100MΩ / 500VDC / 25℃ / 70% RH | ||||||||||||
| EMC 방출 | BS EN/EN55032(CISPR32) Class B, EAC TP TC 020 준수 | ||||||||||||
| EMC 면역성 | BS EN/EN61000-4-2,3,4,6,8, 경공업 수준, EAC TP TC 020 준수 | ||||||||||||
|
기타 |
평균 무사고 | 최소 2600.2K 시간 Telcordia SR-332(Bellcore) ; 최소 399.9K 시간 MIL-HDBK-217F(25℃) | |||||||||||

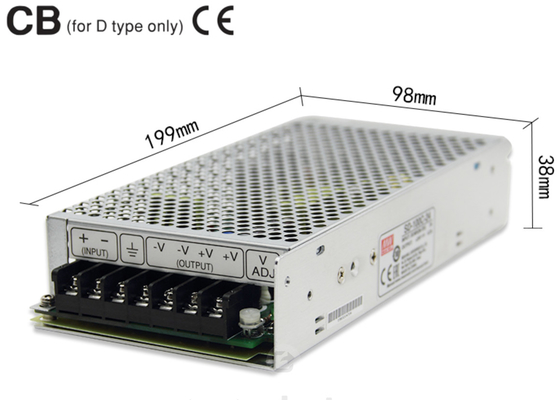

| 차원 | 199*98*38mm(길이*너비*높이) | ||||||||||||
| 포장 | 0.65kg; 20개/13.8kg/0.85CUFT | ||||||||||||
| 메모 |
1. 특별히 언급되지 않은 모든 매개변수는 12, 24, 48, 96VDC 입력, 정격 부하 및 주변 온도 25℃에서 측정되었습니다. 2. 리플 및 노이즈는 0.1uf 및 47uf 병렬 커패시터로 종단된 12인치 꼬인 쌍선을 사용하여 20MHz 대역폭에서 측정됩니다. 3. 허용오차: 설정 허용오차, 라인 조절, 부하 조절을 포함합니다. 4. 전원 공급 장치는 최종 장비에 설치되는 구성 요소로 간주됩니다. |
||||||||||||
