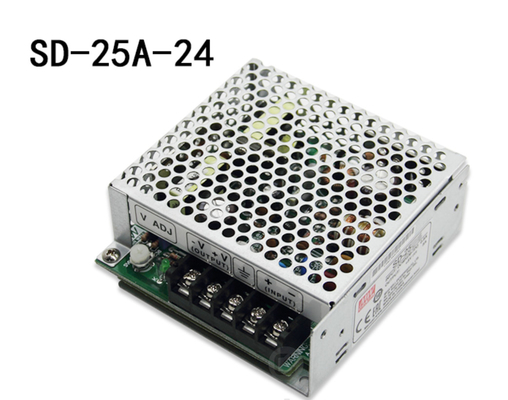

MEAN WELL SD-25A-24 DC 변환 전력 DC로 DC 변환 전력 모듈 9.2~18V 트랜스포머 24V1.1A
21 넓은 입력 범위 (4: 1 SD-500/1000)
1.5~2KVAC 격리 모델
SD-1000용 1U 낮은 프로필 (41mm)
12V/0.25A 보조 출력 SD-500/1000
|
출력 |
DC 전압 | 5V | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 | |
| 가등급 전류 | 5A | 12V | 24V | |||||||
| 현재 범위 | 0 ~ 5A | 2.1A | 1.1A | |||||||
| 0 ~ 2.1A | 0 ~ 1.1A | |||||||||
| 등급 전력 | 25W | 25.2W | 26.4W | |||||||
| 리플 & 노이즈 (최다)참고해2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| 전압 ADJ 범위 | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | |||||||
| 전압 용도참고해3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| 라인 규정 | ±0.5% | ±0.3% | ±0.2% | |||||||
| 부하 규제 | ±0.5% | ±0.3% | ±0.2% | |||||||
| SETUP, RISE, 시간 유지 | 2.5초, 50ms, 완전하중 | |||||||||
|
입력 |
전압 범위 | A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC | ||||||||
| 효율성 (형) | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% | |
| DC 전류 | 32A/12V | 1.6A/24V | 0.8A/48V | 32A/12V | 1.6A/24V | 0.8A/48V | 32A/12V | 1.6A/24V | 0.8A/48V | |
|
보호 |
과부하 | 105 ~ 150%의 정량 출력 | ||||||||
| 보호형식: 고개 모드, 고장 상태가 제거된 후 자동으로 복구 | ||||||||||
| 초전압 | 5.75 ~ 6.75V/10% 부하 | 16.8 ~ 20V/10% 부하 | 31.5 ~ 37.5V/10% 부하 | |||||||
| 보호형식: 고개 모드, 고장 상태가 제거된 후 자동으로 복구 | ||||||||||
|
환경 |
작업 시간 | -10 ~ +60°C (이하 '하락 곡선' 참조) | ||||||||
| 작업 습도 | 20 ~ 90% RH 응축되지 않는 | |||||||||
| 보관 시간, 습도 | -20 ~ + 85°C, 10 ~ 95% RH | |||||||||
| 시간 계수 | ±0.03%/°C (0 ~ 50°C) | |||||||||
| 진동 | 10 ~ 500Hz, 2G 10분/1주기, X, Y, Z 축을 따라 각각 60분 | |||||||||
|
안전 및 EMC (고기 4) |
안전 표준 | EAC TP TC 004 승인, 설계는 LVD, AS/NZS 62368에 참조하십시오.1 | ||||||||
| 정전 전압 | I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| 격리 저항성 | I/P-O/P, I/P-FG, O/P-FG:100M 오프 / 500VDC / 25°C/ 70% RH | |||||||||
| EMC 방출 | BS EN/EN55032 (CISPR32) 클래스 B, EAC TP TC 020을 준수합니다 | |||||||||
| 전자 전기 면역 | BS EN/EN61000-4-2에 준하는 것3,4,6,8, BS EN/EN55024, 중공업 수준, EAC TP TC 020 | |||||||||
|
다른 것 |
MTBF | 3682.6K hrs min. 텔코르디아 SR-332 (벨코어) ; 528.8K hrs min. MIL-HDBK-217F (25°C) | ||||||||
| 차원 | 99*97*36mm (L*W*H) | |||||||||
| 포장 | 0.38kg; 45pcs/17.8Kg/0.94CUFT | |||||||||
| 참고: |
1특별히 언급되지 않은 모든 매개 변수는 12에서 측정됩니다.24,48VDC 입력, 등급 부하 및 25°C 주변 온도 2. 리플 & 노이즈는 0.1uf & 47uf 평행 콘덴서로 끝나는 12 "틀린 쌍-선으로 대역폭의 20MHz에서 측정됩니다. 3용량: 설정 용량, 라인 조절 및 부하 조절을 포함합니다. 4전원 공급은 최종 장비에 설치 될 부품으로 간주됩니다. 모든 EMC 테스트는 장치에 장착하여 수행됩니다. 1mm 두께의 360mm * 360mm 금속 판. 최종 장비가 여전히 EMC 지침을 충족하는지 다시 확인해야합니다. 이 EMC 테스트를 수행하려면 부품 전원 공급 장치의 EMI 테스트를 참조하십시오. (http://www.meanwell.com에서 사용할 수 있습니다.) 5- 팬 없는 모델의 주변 온도 감축 3.5°C/1000m 및 2000m (6,500ft) 이상의 운영 고도에서 팬 모델의 5°C/1000m ※ 제품 책임 배제: 자세한 내용은 https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
