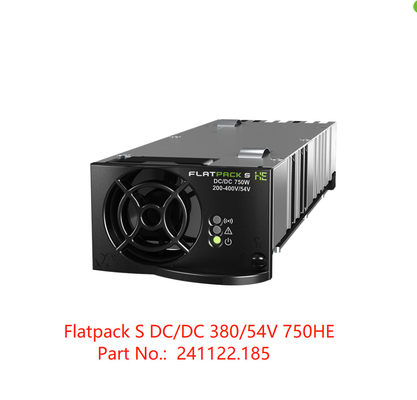

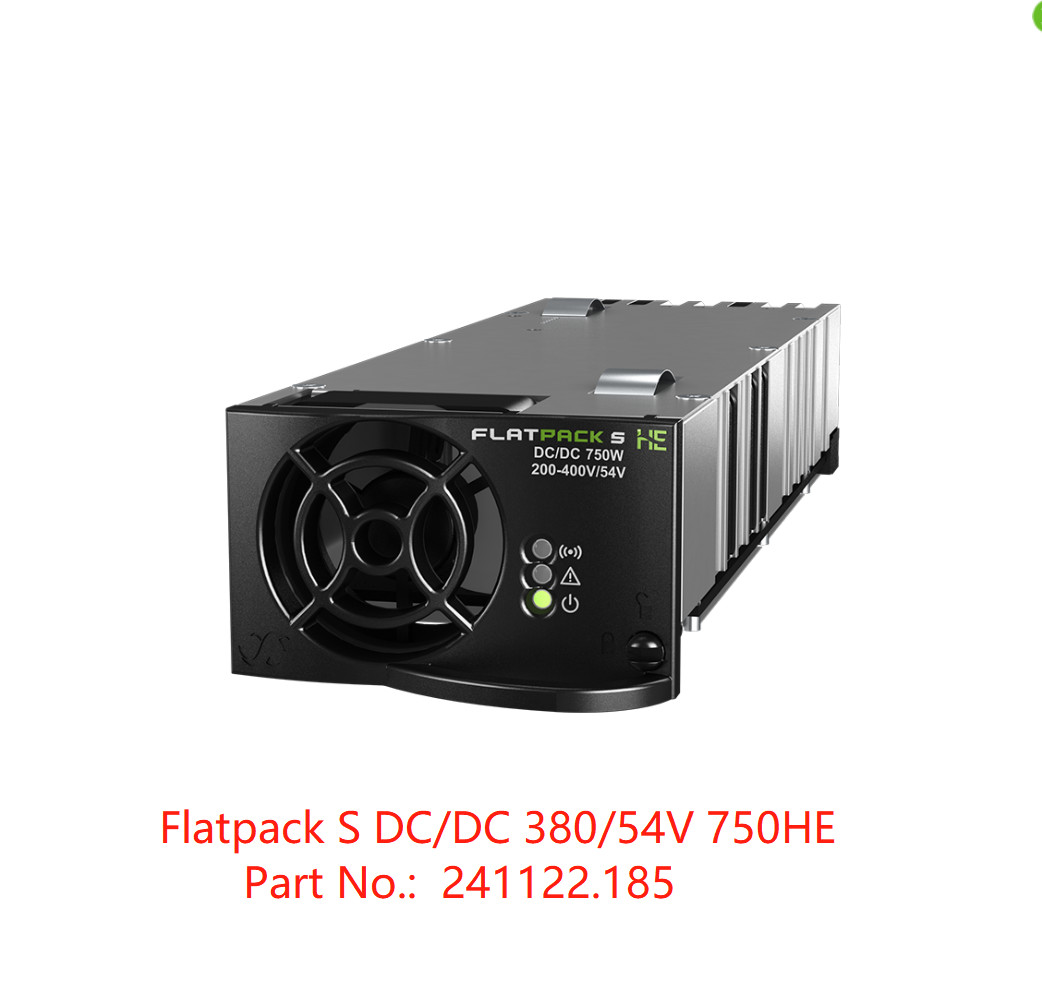

중소 텔에코옴 241122.185를 위한 엘텍 플랫팩 Ｓ DC / DC 380/54V 750HE 컨버터 소형 HE 컨버터
중소 텔레컴 응용 (241122.185 번 부품)을 위한 엘텍 플랫팩 Ｓ DC / DC 380/54V 750HE 컨버터 소형 HE 컨버터
플랫팩 Ｓ DC / dc 컨버터는 작은 217 밀리미터 깊이인 상자에서 생산과 고전력에 통신 상술, 고효율, 오어링 보호를 통합시킵니다. 그것의 고효율은 멀리 있는 DC 전력 공급과 그러므로 또한 경영 사례의 전반적인 효율성에 도움이 됩니다
원격지를 강화하기 위한 그러한 솔루션을 선택하기 .그것의 소형은 맞춘 서버 랙으로의 통합을 위해 그것을 완전하게 합니다.
키특성 :
키특성
오우 소형
오우 개요
오우 전력 밀도 - 19.5 Ｗ / INCH3
오우 고효율
오우 오어링 보호 ON 출력
오우 가온 PLUGGABLE
오우 전압 앤드 전원 키조정
애플리케이션
텔레콤 - 고쳐집니다
DSLAM을 위한 오우 원격 종단 컨버터
텔레콤 - 휴대 / 무선
오우 분산 안테나 시스템
멀리 있는 라디오 헤드들을 위한 오우 레인지확장기
데이터 센터
오우 착수 준비 /in-rack 전력 변환
매개 변수 :
|
플랫팩 Ｓ DC / dc 컨버터 |
|
| 모델 | 플랫팩 Ｓ DCDC 380/54 750 |
| 부품번호 | 241122.185 |
| 입력 데이터 | |
| (명목상인) 전압 | 300 - 400 VDC |
| 전압 (동작 범위) | 200 - 400 VDC |
| 경향 (최대) | 2.9 ADC |
| 보호 | 410 VDC 위의 긍정적과 부정적 역전 극성 무감각한 중단에서 퓨즈 |
| 출력 데이터 | |
| (고정된) 전압 | 54 VDC |
| 명목상 입력에 (최대)를 강화하세요 | 750 Ｗ |
| 200 VDC 입력에 (최대)를 강화하세요 | 500 Ｗ |
| 명목상 입력에 있는 경향 (최대) | 13.8 A (@VOUT < 54="" VDC=""> |
| 최대 출력 파워, 업 타임을 잡습니다 | >10ms ; voltage > 41 VDC를 출력하세요 |
| 현재 공유 (10 - 100% 로드) | 10부터 100% 로드까지 최대 전류의 ±5% |
| 스태틱 전압 규정 (10 - 100% 로드) | ±0.5% |
| 구동 전압 변동 규정 | 10-90% 또는 90-10% 부하 변화, 조절 시간 동안 ±5.0% < 50ms=""> |
| 잔물결 | < 150="" mVPP=""> |
| 보호 | 오어링 FET |
| 단락 회로 증명 | |
| 고온 보호 | |
| 전압 중단 위에서 | |
| 다른 규격 | |
| 효율 | > 96 % |
| 차단 |
4.2 코프디시 - 출력하기 위한 입력 2.25 코프디시 - 710 VDC - 지구에 대한 출력을 어스시키기 위한 입력 |
| 알람 : 적색 LED |
낮고 높은 입력 전압, 높고 낮온도 중단, 정류기 실패, 팬이 멈추는 생산량, 팬 장애 위의 과전압 셧다운, 저출력 전압 알람, 캔-버스 실패 |
| 경고 : 노란색 엘이디 | 권력이 있는 컨버터는 방식, 활성화된 멀리 있는 출력 전류 제한, 과전압, 제어기와의 캔 통신의 손실에 번쩍거리는 사정 거리 밖에 입력 전압을 낮춥니다 |
| 정상 작동 : 녹색 LED | |
| 알람은 중계방송합니다 (부정 - 비여기화될 때 열립니다) | Alarms1)와 없는 입력 전압의 쪽으로 통합니다. |
| MTBF (텔코디아 SR-332 쟁점 I 방법 3세 (a)) | >350 000 (@ 탐비엔트 : 25 'C) |
|
작동 온도 (5-95% RH n.cond 잡음.) 최대 출력 파워는 그렇게 하기 위해 위에서 말한 임시 /를 낮춥니다 |
-40 내지 + 85' Ｃ [+185' Ｆ에 대한 -40] 85' Ｃ [185' Ｆ]에 있는 70' Ｃ [158' Ｆ] / 125W에 있는 60' Ｃ [140' Ｆ] / 500W |
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 |
| Dimensions[WxHxD] / 중량 | 72 Ｘ 40 Ｘ217mm2) (2.84 Ｘ 1.57 Ｘ 8.54 ") 2) / < 850="" g=""> |
| 설계 표준 | |
| 전기 안전 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011인 UL 60950-1:2011 |
| EMC |
FCC CFR 47 15:2013 부분인 ETSI EN 300 386 v1.6.1 EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1 :2010년, - 6-4:2007 + A1 :2010 |
| 환경 |
ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3)와 2-3 (클래스 3.2) 순응한 로에스 (2011/65/EU)와 WEEE (2002/96/EC) |
|
1) 모듈이 차단하기 전에 모든 곳에 실패가 경보하는 온도 중단과 팬을 위해 중계기는 적어도 5s 열릴 것입니다 2) 234 밀리미터 [9.21 ]와 높이 42 밀리미터 [1.65 ]가 핸들 깊이를 포함하여 있습니다 |
|
