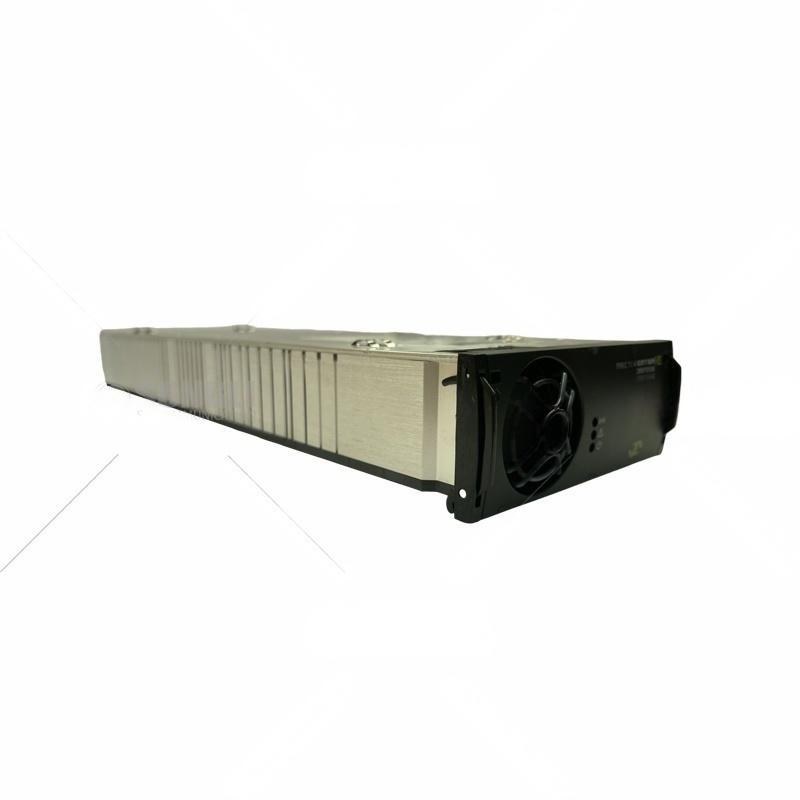

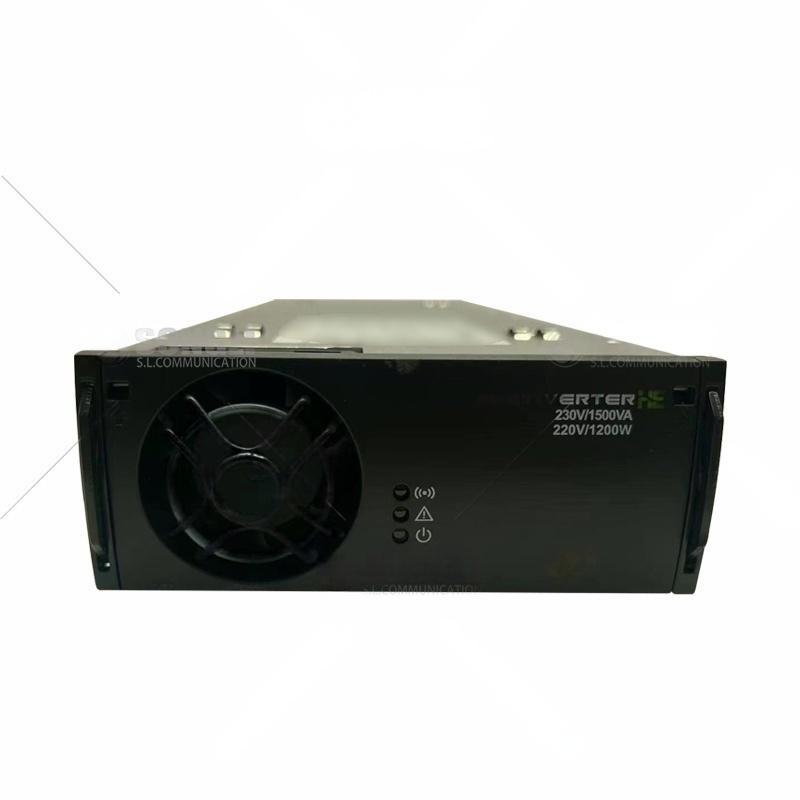

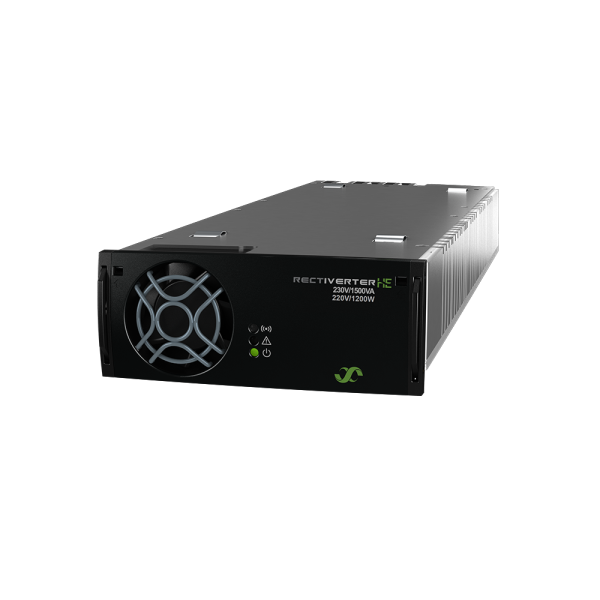

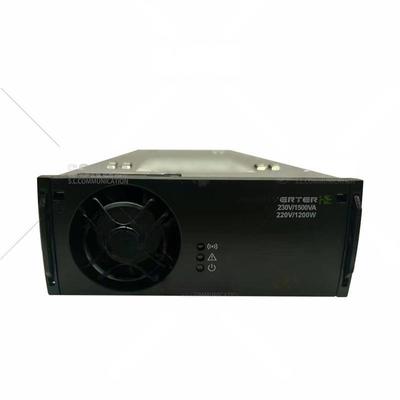

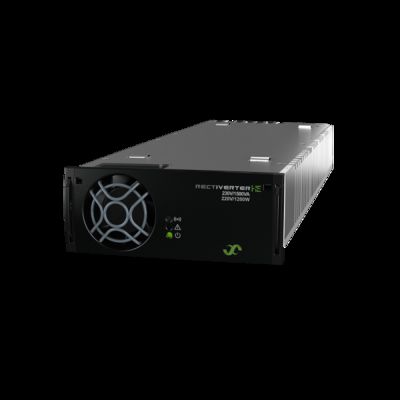

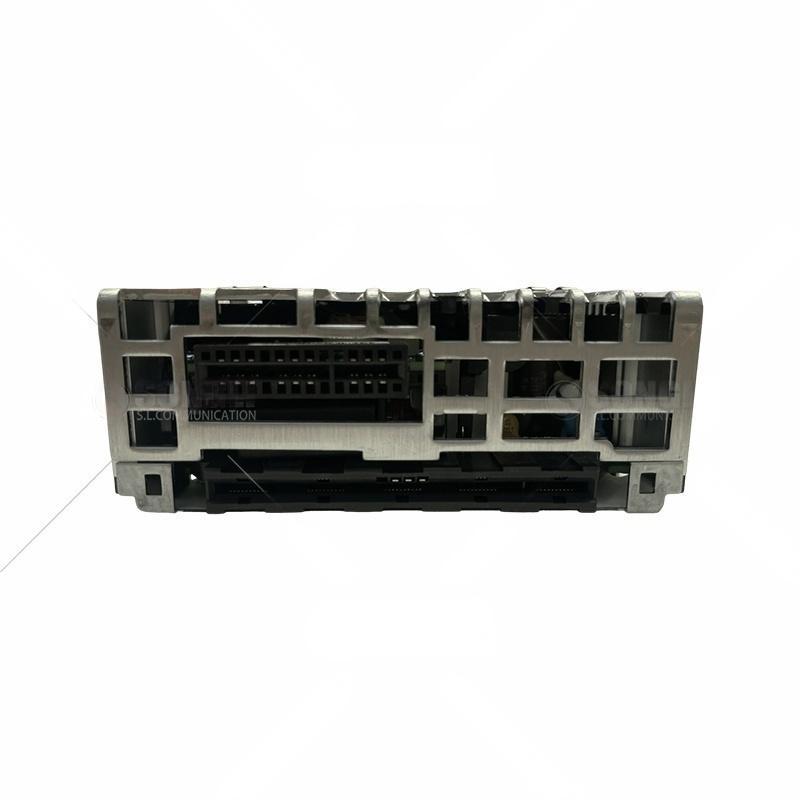

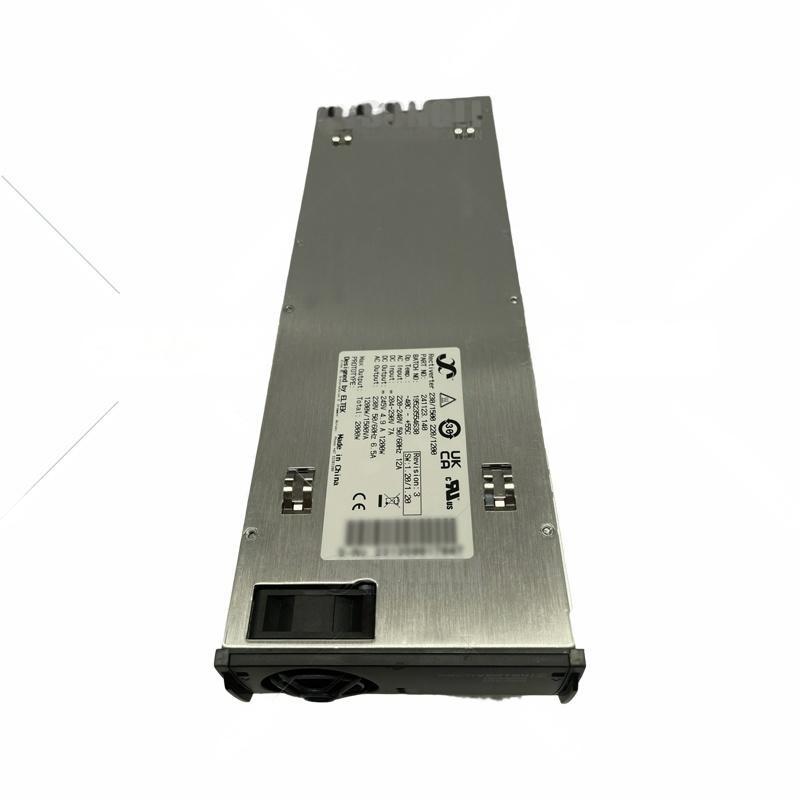

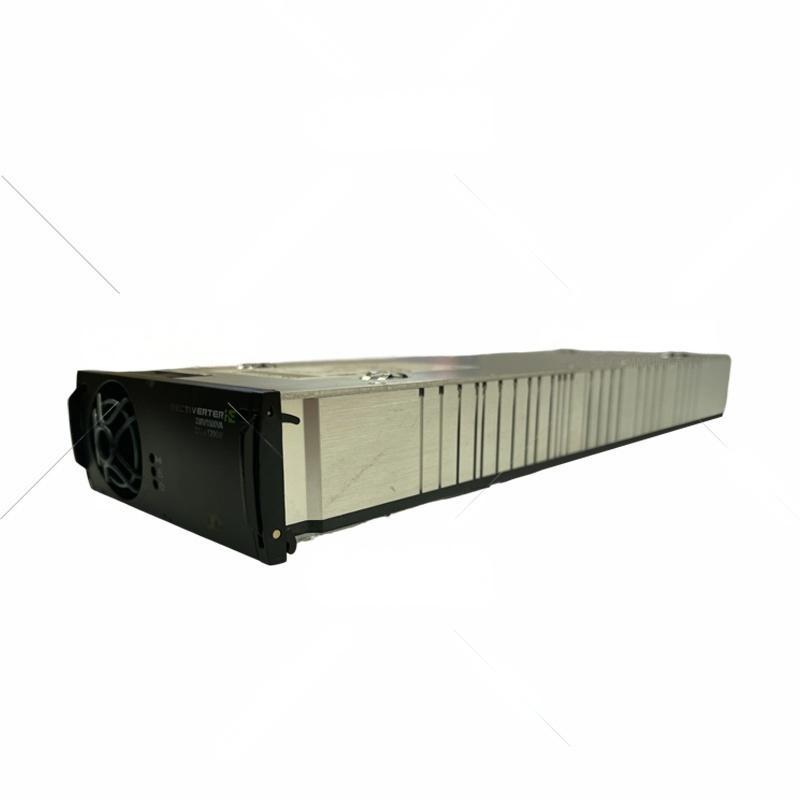

엘텍 리렉티버터 플래트팩2 220V 230/1500 220/0 P/N:241123.142

모델 / 주문 정보 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

부분 번호 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC 출력 데이터

전압 (디폴트) / (조정 가능) 범위) 230V_AC  / 200 - 240 V_AC 115V_AC / 100 - 127 V_AC

주파수 (예정) 인버터 모드) 50 Hz (응용) 60Hz (응용)

주파수 (설정 가능) 인버터 모드) 50Hz, 60Hz 또는 마지막으로 동기화된 50/60Hz (변화 가능) 94~106Hz⁶⁾

최대 전력 (동속 / 과부하) (<15초) ) 1200W (1500VA) / 2000 VA 600W (750VA) / 1000 VA

부하 공유 ± 5%의액티브 파워 10~100% 부하

최대 전류 (동속 / 과부하) (<15초) ) 6.5A_RMS / 8.7 A_RMS

전류 (최대) 빠른 여행 (20ms) 32A (6 x) 명목)

THD < 1.5 % 저항 상태 부하

보호 L형 피지, 핫 플러그, 바리스토르

DC 출력 데이터

전압 (디폴트) / (조정 가능) 범위) 245V_DC / 194 - 290 V_DC

전력 (최대) @상정 입력) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0W ²⁾

전류 (최대 @V)_아웃 ≤ 216 V_DC) 5.56 A ¹⁾ 0.69 A - 2.78 A ¹⁾ 0.34 A -

대기 시간, 최대 출력 전력 > 10ms; V_아웃 > 190V_DC (만 직렬기 모드)

현재 공유 (10 - 100% 부하) ± 5%의최대 전류 10~100% 부하

정적 전압 조절 (10 - 100% 부하) ±0.5%

동적 전압 규정 10~90%에서 ±5.0%또는90-10% 로드 변동, 조절시간< 50ms

리플 1V 이하_PP , 30MHz 대역폭

보호 단전 방지, 전압 이상 차단, 반극성 및 퓨즈

입력 데이터

AC 메인 입력 전압 (범위 / LV 연결을 끊어) 185~275V_AC / 170 V_AC 95~140V_AC / 85 V_AC

AC 전류 (최고) 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

주파수 (예정: 리포트: 범위) 47-53 & 57-63 Hz 47-53 & 57-63 Hz

주파수 (설정 가능: 리포트: 범위) 47-53 Hz, 57-63Hz또는 둘 다 (응용)

전력 요인 / THD > 0.99 50% 또는 그 이상의 부하에서 / < 3.5%

AC 입력 보호 L 및N,뜨거운 플러그인, 바리스토르

DC 전압 명소 / 연장 범위⁴⁾ 204~290V_DC / 180 - 204 V_DC

DC 전류 (최고) 6.67A / 9A 과부하 (15s) 32A / 4.5A 과부하 중 (15s)

다른 사양

효율성 >96% (주류 모드 (AC/AC 및 AC/DC)), >94% (인버터 모드) (DC/AC)

격리 3.85 kV_DC - AC_입/출 에 PE, 3.55 kV_DC - AC_입/출 에 DC, 4.25 kV_DC - 에어컨_입/출 에 CAN/SYNC, 2.2 kV_DC- DC에서 PE, 3.5kV_DC - DC에서 DC로 CAN/SYNC

경보: 빨간색 LED 낮은 및 높은 전원 입력 전압 종료, 높은 및 낮은 온도 정지, 리렉티버터 고장, 경보 리레 [NO 최대 75 V]_DC / 100 mA] 출력에서 과전압 종료, 팬 장애, 낮은 출력 전압 경보, CAN 버스 장애, 동기 버스(AC 출력또는DC 출력 경보) Lost와 Sync 실패

경고: 노란색 LED 전력 절감 모드 또는 DC 또는 AC 포트에서 전력 또는 전류 제한 모드, 원격 출력 전류 제한 활성화, 손실의CAN 통신 컨트롤러

정상 작동: 녹색 LED AC 출력 및/또는 DC 출력 괜찮아

운영 온도 -40~+75°C (-40~+167°F), 습도 5~95% RH 응축되지 않는

온도 저하 이상 55°C (131°F) 1200W에서 480W @ 75°C (167°F) 각, AC 및 DC 출력(총 전력 2000W에서 800W)

저장 온도 -40~+85°C (-40~+185°F), 습도 0~99%RH 응축되지 않는

크기[WxHxD] / 무게 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 파운드)

설계 표준

전기 안전성 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 번호 107.3-14

EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015

EMC EN 62040-2:2006 (C1 배출량, C2/C3 면역성), FCC CFR 47 부분 15 EN50121 -2:2017+A1:2019-4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (클래스 1.2) & 2-2 (클래스 2.3)

환경 정상 운용 조건로IEC 62040-5-3:2016 제4항에 따라2다른 운용 조건로IEC 62040-5-3:2016 제4항에 따라3, 반드시 조언

1)AC 부하는 우선 순위가 있습니다. 최대 사용 가능한 DC 출력 전력과 전류는 부양자 에 3)만약DC 포트가 과부하되어 전압이 194V 이하로 떨어지면 입력 전류가 증가 할 수 있습니다.위쪽이 레벨에서 즉, 최대 800W/7.4A에전원 AC 전력 그리고 명목 4) 저하된 성능 - 과부하 지원이 없으며 200 ~ 240 VAC 출력THD증가하고 최대 입력 에 대해 230VAC 출력 전력 감소율 (230 VAC @ 180 VDC에 970W까지) 5) 4kV 외부 급류의 급류 요구 사항을 충족하기 위해

2)DC 항구 반드시 아직 될 것 고려 양방향 항구 전압 발표할 것입니다. 만약 전기망 가동 보호가 필요합니다. AC 포트 6) 요구FW버전 ≥ 10.10/1.10
