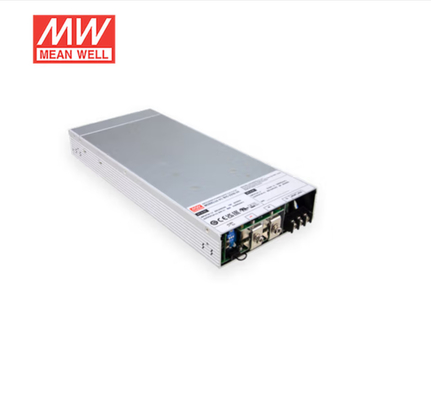

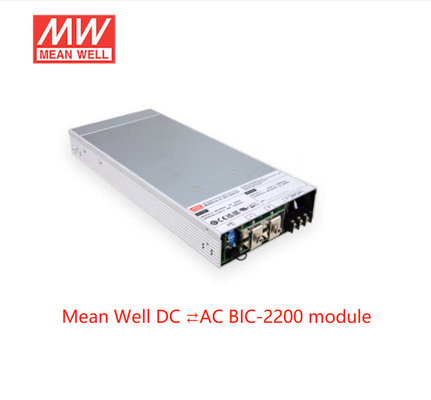

BIC-2200 교류 직류 양방향 전력 공급 2160W 12V 180A 생산 BIC-2200-12를 잘 의미하세요
1U 낮은 측면 설계
양쪽 AD / DC와 DC / ad 컨버젼을 위한 93% 변환 효율과 가득 찬 디지털 설계
1 부인 기간의 AD / DC와 DC / AC 사이의 급속한 교대 시간.
CB / TUV / UL 62368-1은 증명했고 디자인이 IEC 62477 규정을 언급합니다
11000W(4+1)까지 공유하는 유효 전류
< 3="">
힘 충전과 캔뷔스와 재활용 방식은 (옵션널을) 칭찬합니다
완전한 보호 : 고립 방지 보호, AC 불량 보호, DC OVP, OLP, OCP, OTP
5년 보증
기술적입니다
| DC 방향에 대한 AC | 모델 | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 | ||||
|
출력 |
직류 전압 | 12V | 24V | 48V | 96V | ||||
| 정격 전류 | 180A | 90A | 45A | 22.5A | |||||
| 정격 전력 | 2160W | ||||||||
| 전체 출력 전압 범위 | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| 잔물결과 소음 (최대.) Note.2 | 160mVp Ｐ | 260mVp Ｐ | 300mVp Ｐ | 480mVp Ｐ | |||||
| 전압 ADJ. 범위 | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| 전류 범위 | 0 ~ 180A | 0 ~ 90A | 0 ~ 45A | 0 ~ 22.5A | |||||
| 전압 허용 오차 Note.3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 선로 전압 변동률 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| 부하 변동분 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| 상승 시간, 셋업합니다 | 전부하에 있는 1800 부인 콤마 60 ms/230VAC | ||||||||
|
입력 |
AC 전압은 이릅니다 | 180 ~ 264VAC | |||||||
| 주파수 범위 | 47 ~ 63Hz | ||||||||
| 역율 (Typ.) | 전부하에 있는 0.98/230VAC | ||||||||
| 효율 (Typ.) Note.5 | 90% | 93% | 93% | 93% | |||||
| AC 전류 (Typ.) | 11A/230VAC | ||||||||
| 유입 전류 (Typ.) | 저온 시동 35A/230VAC | ||||||||
| 누설 전류 | <2ma> | ||||||||
| 전체 고조파 왜곡 | <3> | ||||||||
| AC 방향에 대한 DC |
입력 (Note.9) |
정격 인가전력 | 1800W | ||||||
| 전체 출력 전압 범위 | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| 직류 전압은 이릅니다 | 10 ~15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| 맥스. 입력전류 | 150A | 75A | 37.5A | 18.75A | |||||
|
출력 |
정격 출력 (Typ.) (@230V, 50Hz) | 1725VA | |||||||
| 전압 범위 | AC 주관에 의해 결정된 180 ~ 264VAC | ||||||||
| 주파수 범위 | AC 주관에 의해 결정된 47 ~ 63Hz | ||||||||
| AC 전류 (Typ.) | 7.5A/230VAC | ||||||||
| 역율 (Typ.) | 전부하에 있는 0.99/230VAC | ||||||||
| 효율 (Typ.) Note.5 | 90.5% | 93% | 93% | 93% | |||||
| 전체 고조파 왜곡 | <3> | ||||||||
|
보호 |
과부하 |
105 ~ 115% 정격 출력 | |||||||
| DC에 대한 AC | 정전류 제한이 5 초 DC O/P 전압을 차단했습니다. DC O/P 전압이 아래 낮은 후, 복구되기 위해 계속 재동력 공급하세요 | ||||||||
| AC에 대한 DC | 정전력 디자인으로 아큐레이블 | ||||||||
| 단락 회로 | 정지 O/P 경향이 복구되기 위해 계속 재동력 공급합니다 | ||||||||
| 오버 전압 | 17.6 ~ 20.8V | 33.6 ~ 39.2V | 72.6 ~ 86V | 134 ~ 157V | |||||
| 보호 유형 : 정지 O/P 전압이 복구되기 위해 계속 재동력 공급합니다 | |||||||||
| 과온 | 정지 O/P 전압이 온도가 떨어지는 후에 자동적으로 복구됩니다 | ||||||||
| 단독 보호 | 정지 AC O/P 전압이 복구되기 위해 계속 재동력 공급합니다 | ||||||||
|
기능 |
멀리 있는 온 오프 제어 | 전기 신호 또는 건조 접촉에 의해 단락시키세요 : 전원 켬 열기 : 전원차단은 인폴로윙 기능 설명서를 언급하세요 | |||||||
| 양방향 스위치 시간 (Typ.) | 1명의 부인 | ||||||||
| 경보 신호 | T-알람, DC-OK과 결점을 위한 아이소라테드 TTL 신호 출력. 다음과 같은 페이지에서 기능 설명서를 언급하세요 | ||||||||
| 보조 전원 | 12V@0.5A tolerance±5%, 잔물결 150mVp Ｐ | ||||||||
|
배터리 모드는 평가되었습니다 경향(채무 불이행) Note.7 |
DC에 대한 AC | 160A | 80A | 40A | 20A | ||||
| 통신에 의해 조정될 수 있습니다 | |||||||||
| AC에 대한 DC | 120A | 64A | 32A | 16A | |||||
| 통신에 의해 조정될 수 있습니다 | |||||||||
|
환경 |
일하는 임시. | -30 ~ +70C는 (경감 곡선을 언급합니다) | |||||||
| 일하는 습도 | 20 ~ 90% RH 불응축 | ||||||||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | ||||||||
| 임시. 계수 | ±0.03%/C (0 ~ 45C) | ||||||||
| 진동 | 10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | ||||||||
|
안전성과 EMC (기록 4) |
안전 기준 | UL62368-1, 깡통 / CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1은 (요청에 따라) 찬성했습니다 | |||||||
| 내전압 Note.8 | I/P-O/P :3KVAC I/P-FG :2KVAC O/P-FG :500VAC | ||||||||
| 격리 저항 Note.8 | I/P-O/P, I/P-FG, O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | ||||||||
|
EMC 발행 |
BS EN/EN55032 | ||||||||
| 매개 변수 | 표준 | 시험 레벨 / 기록 | |||||||
| 전도됩니다 | BS EN/EN55032 (CISPR32) | 클래스 B | |||||||
| 방사됩니다 | BS EN/EN55032 (CISPR32) | 클래스 A | |||||||
| 고조파 전류 | BS EN/EN61000-3-2 | 클래스 A | |||||||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | |||||||
|
EMC 면역 |
BS EN/EN55035, BS EN/EN61000-6-2 | ||||||||
| 매개 변수 | 표준 | 시험 레벨 / 기록 | |||||||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기 ; 레벨 2, 4KV 접촉 | |||||||
| 방사됩니다 | BS EN/EN61000-4-3 | 레벨 3 | |||||||
| EFT / 폭발 | BS EN/EN61000-4-4 | 레벨 3 | |||||||
| 상승 | BS EN/EN61000-6-2 | 2KV/Line-Line 4KV/Line-Earth | |||||||
| 전도됩니다 | BS EN/EN61000-4-6 | 레벨 3 | |||||||
| 자기장 | BS EN/EN61000-4-8 | 수준 4 | |||||||
| 전압 저하와 중단 | BS EN/EN61000-4-11 |
>95%는 0.5 기간을 담급니다, 30%가 25 기간을 담급니다, >95% 중단 250 기간 |
|||||||
|
다른 사람 |
MTBF | 462.9K 하스 분. 텔코디아 SR-332 (벨코어) ; 46K 하스 분. MIL-HDBK-217F (25C) | |||||||
| 차원 | 330*140*41mm (L*W*H) | ||||||||
| 포장 | 2.9Kg ; 4 pcs/12.6Kg/1.25CUFT | ||||||||
