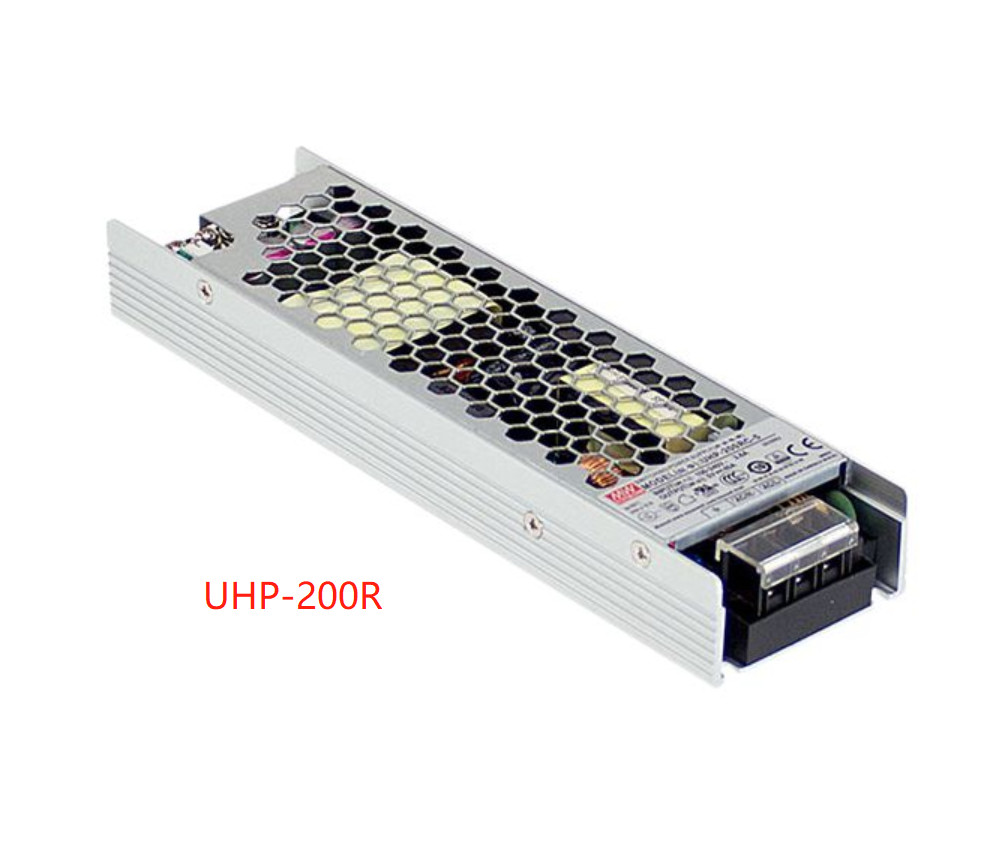

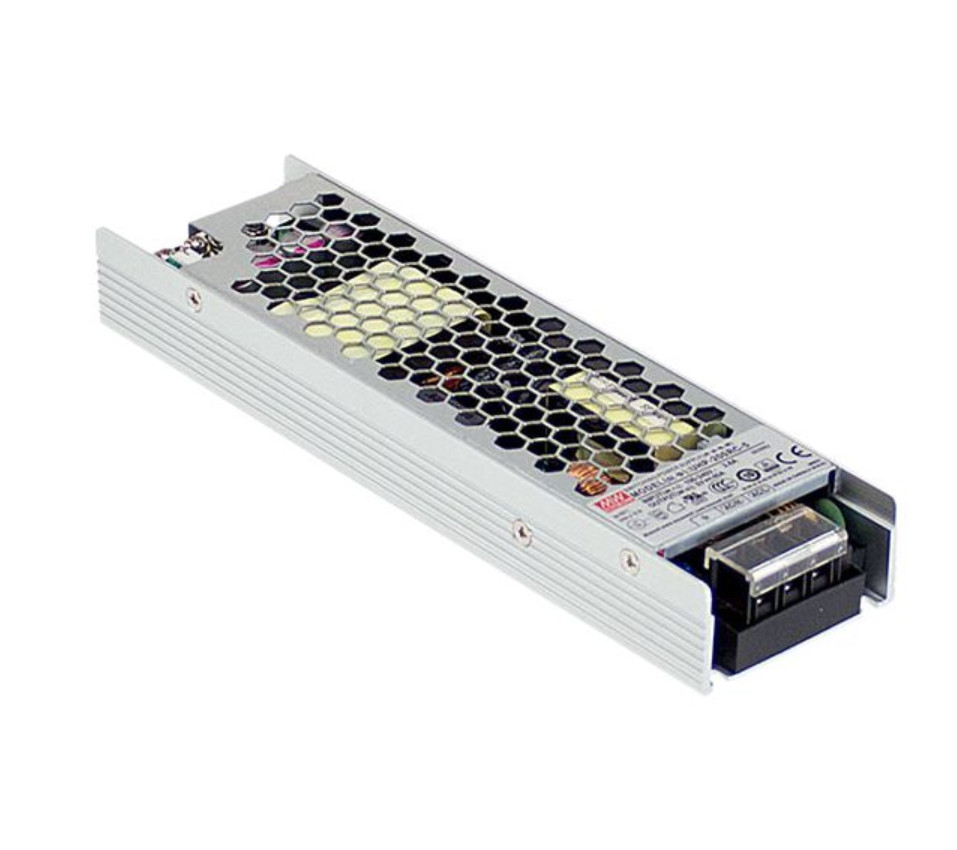

평균은 전원 공급기 AC / DC 유니버설 호스트 프로세서 시리즈 UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500을 바꾸는 것 잘 에워쌌습니다
와트수 범위 : 200W~2500W
특징 :
파라메테트스 :
| 모델 | UHP-200 -3.3 | UHP-200 -4.2 | UHP-200 -5 | UHP-200 -12 | UHP-200 -15 | UHP-200 -24 | UHP-200 -36 | UHP-200 -48 | UHP-200 -55 | |
|
출력 |
직류 전압 | 3.3V | 4.2V | 5V | 12V | 15V | 24V | 36V | 48V | 55V |
| 정격 전류 | 40A | 40A | 40A | 16.7A | 13.4A | 8.4A | 5.6A | 4.2A | 3.6A | |
| 정격 전력 | 132W | 168W | 200W | 200.4W | 201W | 201.6W | 201.6W | 201.6W | 201.6W | |
| 잔물결과 소음 (최대.) Note.2 | 150mVp Ｐ | 150mVp Ｐ | 200mVp Ｐ | 240mVp Ｐ | 240mVp Ｐ | 240mVp Ｐ | 240mVp Ｐ | 300mVp Ｐ | 360mVp Ｐ | |
| 전압 ADJ. 범위 | 3.2~3.5V | 3.6~4.4V | 4.5~5.5V | 11.4~12.6V | 14.3~15.8V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | 45~58V | |
| 전압 허용 오차 Note.3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 선로 전압 변동률 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| 부하 변동분 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 상승 시간, 셋업합니다 | 2000 부인 콤마 80 부인 / 230VAC ; 전부하에 있는 3000 부인 콤마 80 ms/115VAC ;55V 설치 시간 동안 550 ms/230VAC | |||||||||
| 홀드 업 타임즈 지 (Typ.) | 10 ms/230VAC 10 ms/115VAC | |||||||||
|
입력 |
전압 범위 Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||||||
| 주파수 범위 | 47 ~ 63Hz | |||||||||
| 역율 (Typ.) | 전부하에 있는 PF≥0.94/230VAC PF≥0.98/115VAC | |||||||||
| 효율 (Typ.) | 89% | 90% | 91% | 93% | 94% | 94% | 94% | 94% | 94% | |
| AC 전류 (Typ.) | 2.2A/115VAC 1.1A/230VAC | |||||||||
| 유입 전류 (Typ.)Note.8 | 저온 시동 40A/115VAC 80A/230VAC | |||||||||
| 누설 전류 | <0> | |||||||||
|
보호 |
과부담 |
110~140% 정격 출력 | ||||||||
| 보호 유형 : 장애 상태가 제거되는 후에 방식을 딸꾹질을 하고 자동적으로 복구됩니다 | ||||||||||
|
오버 전압 |
3.8~ 4.6V | 4.62 ~ 5.46V | 5.75 ~ 6.75V | 13.2 ~ 15.6V | 16.5 ~ 19.5V | 26.4 ~ 31.2V | 39.6 ~46.8V | 52.8 ~ 62.4V | 60 ~ 69V | |
| 보호 유형 :정지 O/P 전압이 복구되기 위해 계속 재동력 공급합니다 | ||||||||||
| 과온 | 보호 유형 :정지 O/P 전압 또는 히컵 드가 온도가 떨어지는 후에 자동적으로 복구됩니다 | |||||||||
|
기능 |
(선택적인) DC 좋은 신호 | 접촉 평가(최대) :15Vdc/10mA 저항부하 | ||||||||
| (선택적인) REDUNDANT | 병렬 연결 보호를 위해 :병렬 애플리케이션을 위해 한 PSU가 일할 수 없을 때, 또다른 하나는 자동적으로 가능해질 것입니다. 이것은 시스템 충돌을 방지하고, 시스템의 신뢰성을 제공할 수 있습니다 | |||||||||
|
환경 |
일하는 임시. | -30 ~ +70C는 (경감 곡선을 언급합니다) | ||||||||
| 일하는 습도 | 20 ~ 95% RH 불응축 | |||||||||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | |||||||||
| 임시. 계수 | ±0.03%/C (0 ~ 50C) | |||||||||
| 진동 | 10 ~ 500Hz, 5G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | |||||||||
|
안전성과 EMC (Note.6) |
안전 기준 |
(55V를 제외한) TUV BS EN / EN62368-1, BS EN / EN60335-1인 UL 62368-1, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1은 찬성했습니다, 디자인이 BS EN/EN61558-1,-2-16을 언급합니다 |
||||||||
| 내전압 | I/P-O/P :3.75KVAC I/P-FG :2KVAC O/P-FG :1.25KVAC | |||||||||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :100M Ohms/500VDC/25C/ 70%RH | |||||||||
| EMC 발행 | BS EN/EN55032,GB9254,Class 비, BS EN / EN55014, BS EN / EN61000-3-2,-3, EAC TP TC 020, BSMI CNS13438에 대한 순응성 | |||||||||
| EMC 면역 | BS EN / EN61000-4-2,3,4,5,6,8,11에 대한 순응성 ;BS EN/EN61000-6-2 (BS EN / EN50082-2), 중공업 수준, EAC TP TC 020 | |||||||||
|
다른 사람 |
MTBF | 2472.1개 Ｋ 하스 분. 텔코디아 SR-332 (벨코어) ; 257.0K 하스 분. MIL-HDBK-217F (25C) | ||||||||
| 차원 | 194*55*26mm (L*W*H) | |||||||||
| 포장 | 0.468 킬로그램 ;24 pcs/12.2kg/0.49CUFT | |||||||||
|
기록 |
1. 특별히 언급된 모든 매개 변수 NOT은 230VAC 입력, 정격 부하와 25C의 대기 온도에서 측정됩니다. 2. 잔물결 & 소음은 0.1uf와 47uf 병렬 케페시터로 종결된 12 " 휘어진 쌍선을 이용하여 20MHz의 대역폭에서 측정됩니다. 3. 허용한도 :설치 허용한도, 선로 전압 변동률과 부하 변동분을 포함합니다. 4. 부담 경감은 저입력 전압 하에 필요할 수 있습니다. 보다 상세한 설명을 위해 경감 곡선을 확인하세요. 5. 5C/1000m의 에워싼 고온 감소 정격은 2000m(6500ft)보다 더 큰 높이를 운영해서 필요합니다 6. 전원 공급기는 마지막 장비 안으로 설치될 부품으로 간주됩니다. 마지막 장비는 리-콘피르메드 그것이 여전히 EMC 지시를 만납니다. 어떻게 작동하는지에 대한 유도를 위해 이러한 EMC 실험은 미안하지만, 성분 전원 공급기의 "EMI 실험을 언급합니다." (http://www.meanwell.com에 이용 가능한 것으로) 7. 실제 측정에 따르면, Ｒ는 비어 있는 타입이하로 조금 효율을 타이핑합니다. 8. 유입 전류 매개 변수는 10% 허용한도를 가지고 있습니다 . ※ 생산물책임제도 거부자 :자세한 정보를 원하면 미안하지만, https://www.meanwell.com/serviceDisclaimer.aspx를 언급하세요 |
|||||||||
솔루션
우리는 사이트 조사를 포함하여 완벽한 해결 방안을 제공하고 기술 지원인 고객의 요청에 따르면 전문적 계획과 중국 내외의 통신회사를 위한 유지보수 서비스를 제안합니다. 우리는 전세계에 유능한 팀과 신뢰 파트너들의 네트워크를 있습니다.
FAQ :
1. 어떻게 당신이 품질을 제어합니까?
한 :선적 전에 모든 제품은 자극적 사용 시나리오, 하중과 전부하고 제품의 품질을 보증하기 위한 현재 공유 시험입니다.
2. 당신의 최소 명령량이 무엇입니까?
한 :어떤 최소 명령량이 없고 하나가 또한 행해질 수 있습니다. 유일한 차이는 가격과 일정입니다.
3. 당신의 회사를 소개하시겠습니까?
한 :나는 매우 이행됩니다. 나는 당신에게 당신에게 더 포괄적이 주기 위한 회사의 더 후에 도입 문서와 우리의 회사의 정보로의 직접 도입을 보낼 것입니다.
4. 당신의 회사의 우위가 무엇입니까?
한 :적당한 재고와 공급은 공급을 차후 갱신을 위해 보증합니다, 탄력적이 다른 솔루션 공급하는 고객들의 다른 필요에 대한 다르 따르면 공급했습니다.
5. 나는 샘플을 보낼 수 있습니까?가격과 함께 나에게 그것을 보고합니까?
한 :당신은 샘플을 보낼 수 있고, 샘플이 큰 자존심의 대상이고, 화물이 당신을 태어날 필요가 있습니다.
6. 어떻게 당신의 회사가 품질에 문제를 처리합니까?
한 :우리의 회사는 거의 10년 동안 이 산업을 했습니다. 그것은 이미 어떤 평판을 가졌습니다. 우리는 주의깊게 그것을 분석할 것입니다. 만약 그것이 사실상 우리의 품질 문제이면, 걱정, 우리의 서비스 팀이 당신을 서빙한 것에 행복할 후에 그것이 계약 합의에 따라 일할 것이고, 결코 당신이 누구를 가지고 있게 하지 않을 것이라고 당신이 확신하여 마음을 놓을 수 있습니다.
7 품질에 대하여 어떻게 생각하고 ?
한 :신 패키지와 100% 원형. 우리는 상등품과 각 항목을 확인하기 위해 발표되기 전에 각 항목을 시험할 것입니다.
8개 얼마나 많은 개런티를 위한 달 ?
한 : 1년 품질 보증
9 어떠한 하위 -품질 상품도 상대하는 방법 ?
한 : 상품은 어떠한 품질 좋은 제품이 안에 시간을 보증한다는 것을 나쁜 것에 대한 포스트 수수료의 우리의 요금으로 후기 의한 것일 수 있습니다.
