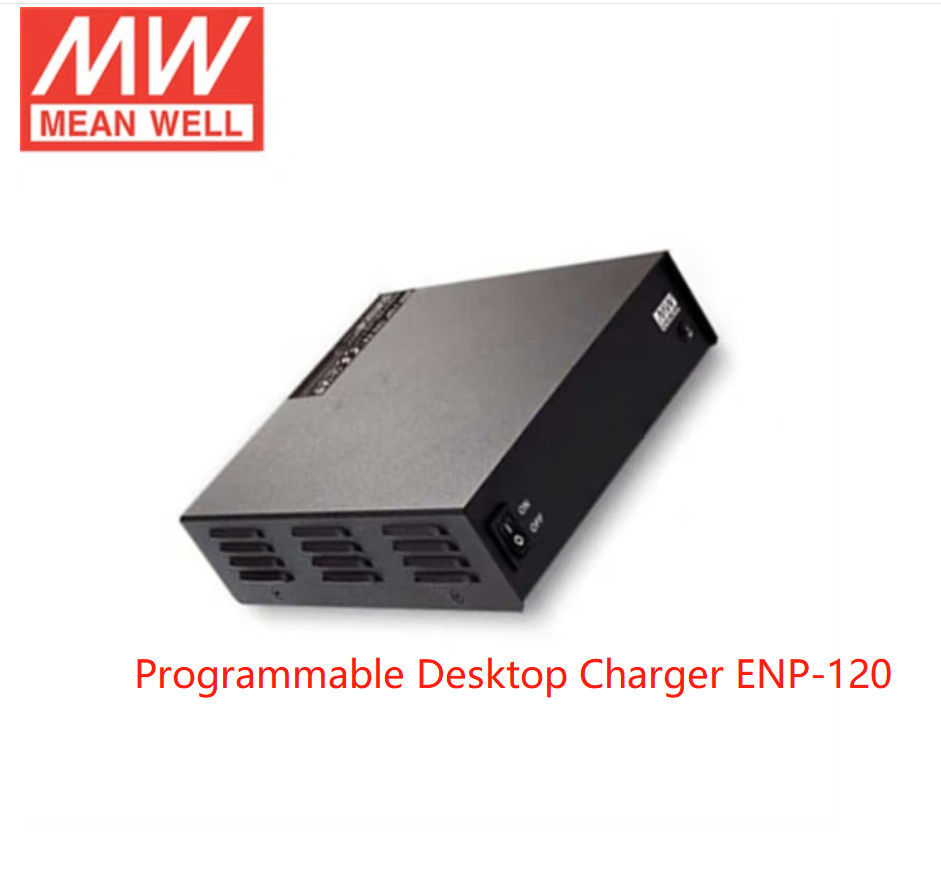

Mean Well 휴대용 프로그래밍 가능 데스크탑 충전기 ENP-120 ENP-180 ENC-120 120W-360W 충전기
전원:
ENP-120 / ENP-180 / ENP-240 / ENP-360
충전기:
ENC-120 / ENC-180 / ENC-240 / ENC-360
ENC: 프로그래밍 가능한 충전기
ENP: 레벨 VI 데스크탑 스위칭 전원 공급 장치
SBP-001을 통해 충전 전압, 충전 전류 및 시간 초과를 프로그래밍할 수 있습니다.
온도 보상을 위한 NTC(ENC 시리즈)
팬리스 디자인, 소음 없음
보호 기능: 단락, 과전압, 과온도 보호(ENC/ENP 시리즈). 배터리 저전압, 배터리 과전압, 역 극성 보호(ENC 시리즈에만 해당)
납축전지에 적합
3년 보증
기술
| 모델 | ENP-120-12 | ENP-120-24 | ENP-120-48 | |||||
|
출력 |
DC 전압 | 13.8V | 27.6V | 55.2V | ||||
| 정격 전류 | 8.7A | 4.3A | 2.2A | |||||
| 전류 | 정격 | 0 ~ 8.7A | 0 ~ 4.3A | 0 ~ 2.2A | ||||
| 피크 | 참고 2 | 10.9A | 5.38A | 2.75A | ||||
| 와트 | 정격 | 120W | 119W | 121W | ||||
| 피크 | 참고 2 | 150.4W | 148.5W | 151.8W | ||||
| 리플 & 노이즈(최대)참고 3 | 150mVp-p | 150mVp-p | 350mVp-p | |||||
| 전압 조정 범위 | 11.5 ~ 15V | 23.5 ~ 30V | 47.5 ~ 58.8V | |||||
| 전압 허용 오차참고 4 | ±1.0% | ±1.0% | ±1.0% | |||||
| 라인 조정 참고 5 | ±0.5% | ±0.5% | ±0.5% | |||||
| 부하 조정 | 참고 6 | ±2.0% | ±1.0% | ±0.5% | ||||
| 설정, 상승 시간 | 참고 7 | 1000ms, 전체 부하에서 100ms | ||||||
| 유지 시간(Typ.) | 전체 부하에서 20ms | |||||||
|
입력 |
전압 범위 | 참고 8 | 90 ~ 264VAC | 127 ~ 370VDC | ||||
| 주파수 범위 | 47 ~ 63Hz | |||||||
| 역률(Typ.) | PF>0.98/115VAC, 전체 부하에서 PF>0.95/230VAC | |||||||
| 효율(Typ.) | 89.5% | 91% | 91.5% | |||||
| AC 전류(Typ.) | 1.25A/115VAC | 0.63A/230VAC | ||||||
| 돌입 전류(Typ.) | 콜드 스타트 65A at 230VAC | |||||||
| 누설 전류 | <3.5mA / 240VAC | |||||||
| 무부하 전력 소비 | <0.15W | |||||||
|
보호 |
단락 | 보호 유형: 정전류 제한, 고장 조건 제거 후 자동 복구 | ||||||
|
과부하 |
3초 이상 정격 출력 전력의 110 ~ 125% 내에서 정상적으로 작동하며, 피크 부하 조건 제거 후 자동 복구 기능으로 정전류 제한으로 전환 | |||||||
| 정전류 제한, 정격 전력의 125% 초과 시 과부하 조건 제거 후 자동 복구 | ||||||||
| 과전압 | 15.5 ~ 18.2V | 31 ~ 36.5V | 62.1 ~ 72.9V | |||||
| 보호 유형: o/p 전압 차단, 복구하려면 다시 전원 켜기 | ||||||||
| 과온도 | O/P 전압 차단, 온도가 내려가면 자동 복구 | |||||||
|
환경 |
작동 온도 | -30 ~ +70℃("디레이팅 곡선" 참조) | ||||||
| 작동 습도 | 20 ~ 95% RH 비응축 | |||||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH 비응축 | |||||||
| 온도 계수 | ±0.05%/℃(0 ~ 50℃) | |||||||
| 진동 | 10 ~ 500Hz, 2G 10분/1주기, X, Y, Z 축을 따라 각각 60분 | |||||||
|
안전 및 EMC (참고 9) |
안전 표준 | IEC62368-1, UL62368-1, EAC TP TC 004 승인; BS EN/EN62368-1 충족 | ||||||
| 내전압 | I/P-O/P:3KVAC | I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||
|
EMC 방출 |
매개변수 | 표준 | 테스트 레벨 / 참고 | |||||
| 전도 | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | Class B | ||||||
| 방사 | BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) | Class B | ||||||
| 고조파 전류 | BS EN/EN61000-3-2 | ----- | ||||||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | ||||||
|
EMC 내성 |
BS EN/EN55024 | |||||||
| 매개변수 | 표준 | 테스트 레벨 / 참고 | ||||||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기; 레벨 2, 4KV 접촉 | ||||||
| 방사 | BS EN/EN61000-4-3 | 레벨 2, 3V/m | ||||||
| EFT / 버스트 | BS EN/EN61000-4-4 | 레벨 2, 1KV | ||||||
| 서지 | BS EN/EN61000-4-5 | 레벨 2, 1KV/Line-Line, 레벨 3, 2KV/Line-Earth | ||||||
| 전도 | BS EN/EN61000-4-6 | 레벨 2, 3Vrms | ||||||
| 자기장 | BS EN/EN61000-4-8 | 레벨 1, 1A/m | ||||||
| 전압 강하 및 중단 | BS EN/EN61000-4-11 |
>95% dip 0.5 주기, 30% dip 25 주기, >95% 중단 250 주기 |
||||||
|
기타 |
MTBF | 최소 1997.9K 시간 | Telcordia SR-332 (Bellcore); 최소 257.1K 시간 | MIL-HDBK-217F (25℃) | ||||
| 치수 | 192*178*45.5mm (L*W*H) | |||||||
| 포장 | 0.98Kg; 10개/10.8Kg /1.38CUFT | |||||||
| 참고 |
1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 주변 온도 25℃에서 측정됩니다. 2. 최대 3초까지 피크 전류 또는 피크 전력이 제공됩니다. 3. 리플 및 노이즈는 0.1uf & 47uf 병렬 커패시터로 종단된 12" 꼬임 쌍선으로 20MHz 대역폭에서 측정됩니다. 4. 허용 오차: 설정 허용 오차, 라인 조정 및 부하 조정을 포함합니다. 5. 라인 조정은 정격 부하에서 낮은 라인에서 높은 라인까지 측정됩니다. 6. 부하 조정은 0%에서 100% 정격 부하까지 측정됩니다. 7. 설정 시간 길이는 콜드 첫 번째 시작 시 측정됩니다. 전원 공급 장치를 매우 빠르게 켜고 끄면 설정 시간이 늘어날 수 있습니다. 8. 낮은 입력 전압에서는 디레이팅이 필요할 수 있습니다. 자세한 내용은 디레이팅 곡선을 확인하십시오. 9. 전원 공급 장치는 독립적인 장치로 간주되지만, 최종 장비는 전체 시스템이 EMC 지침을 준수하는지 다시 확인해야 합니다. EMC 테스트를 수행하는 방법에 대한 지침은 “구성 요소 전원 공급 장치의 EMI 테스트”를 참조하십시오. (http://www.meanwell.com에서 사용 가능) 10. 2000m(6500ft)보다 높은 작동 고도의 팬리스 모델의 경우 3.5℃/1000m, 팬 모델의 경우 5℃/1000m의 주변 온도 디레이팅. &203b; 제품 책임 면책 조항: 자세한 내용은 https://를 참조하십시오.www.meanwell.com/serviceDisclaimer.aspx |
|||||||
