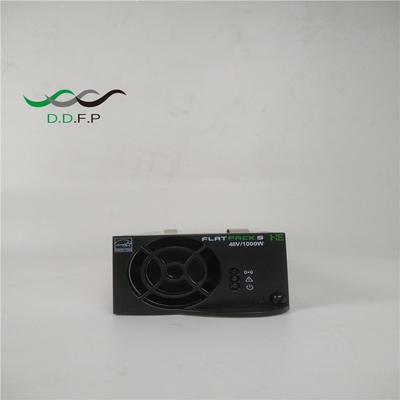

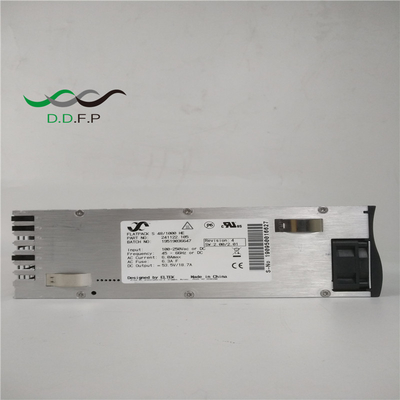

엘텍 플래트팩 S 48/1000 HE 48V 1000W 직렬기 모듈 (P/N: 241122.105) CTOS0301.XXX
플래트팩 S 직렬기는 통신 사양, 높은 효율성, 출력 보호
작은, 217mm 깊은 상자에서 높은 전력. 1U 높이의, 2 또는 3 직렬자 위치에서 사용
스마트팩 S 컨트롤러와 배터리 및 부하 분배와 함께 플랫팩 S 직렬기는 2 ~ 5.4kW를 커버합니다.
최소 공간, 6리터 이하의 용량을 사용하며 열 분산이 낮은 애플리케이션
더 큰 용량에는 9kW 용량의 2U 시스템도 제공됩니다.
적용:
텔레콤 (TELECOM) 모바일 / 무선
· 라디오 기본 방송국/ 셀
사이트
· LTE / 4G / WIMAX
· 분산 안테나
시스템
· 마이크로 웨이브
· 광대역
전기통신 - 고정
· 전화 서버 /
스위치
· 광섬유 / FTTX
· 마이크로 웨이브
· 케이블
· 광대역
파라미터:
| 모델 |
|
|
|
| 부문 번호 | 241122.105 | 241122.125 | |
| 입력 데이터 | |||
| 전압 (명) | 185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1) | ||
| 전압 (운영 범위) | 85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) | ||
| 전류 (최대) @ 명소 입력, 전체 부하 | 5.9 ARMS | 9.9 ARMS | |
| 빈도 | 45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1) | ||
| 전력 요인 | > 0.99% 또는 그 이상의 부하에서 | ||
| 보호 | L & N, Varistor, 입력 전압이 작동 범위를 벗어날 때 차단 | ||
| 출력 데이터 | |||
| 전압 (디폴트) | 53.5 VDC | ||
| 전압 (조정 범위) | 43.5 ~ 57.6 VDC | ||
| 전력 (최대) @ 명소 입력 | 1000W | 1800W | |
| 전력 @ 85 VAC | 420W | 700W2) | |
| 현재 (최대) @ 명소 입력 | 20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC) | ||
| 대기 시간, 최대 출력 전력 | > 20ms; 출력 전압 > 41 VDC > 10ms; 출력 전압 > 42 VDC | ||
| 전류 공유 (10 - 100% 부하) | 최대 전류의 ±5% 10~100% 부하에서 | ||
| 정적 전압 조절 (10 - 100% 부하) | ±0.5% | ||
| 동적 전압 조절 | ±5.0% 10-90% 또는 90-10%의 부하 변동, 조절 시간 < 50ms | ||
| 리플 | < 150mVPP, 30MHz 대역폭 | ||
| 보호 | ORing FET, 단장 방지, 고온 보호, 과전압 종료 | ||
| 다른 사양 | |||
| 효율성 | 95.5 % | 96 % | |
| 격리 | 4.0 kVDC - 입력과 출력, 2.5 kVDC - 입력과 지상, 710 VDC - 출력과 지상 | 5.0 kVDC - 입력과 출력, 2.5 kVDC - 입력과 지상, 710 VDC - 출력과 지상 | |
| 경보: 빨간 LED |
낮은 / 높은 입력 전압 종료, 높은 / 낮은 온도 종료, 수정 고장, 출력 과전압 정지, 팬 고장, 낮은 출력 전압 경보, CAN 버스 장애 |
||
| 경고: 노란색 LED | 전력 절감 모드에서 수정 장치, 원격 출력 전류 제한 활성화, 입력 전압 범위 밖, 과전압에서 깜박이는, 컨트롤러와의 CAN 통신 손실 | ||
| 정상 작동: 녹색 LED | |||
| MTBF (Telcordia SR-332 Iss.I 방법 III (a)) | >315 000 (@ 온도: 25 °C) >300 000 (@ 온도: 25 °C) | ||
| 작동 온도 (5-95% RH n.second hum) | -40~+85°C [-40~+185°F] -40~+85°C [-40~+185°F] | ||
| 최대 출력 전력 감소율은 temp / to | 45°C [113°F] / 600W @ 85°C [185°F] 55°C [113°F] / 1000W @ 85°C [185°F] | ||
| 저장 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 ~ 99% RH 응축되지 않습니다. | ||
| 고도 | 2000m (~6500ft) 4000m (~13000ft) | ||
| 크기[WxHxD] / 무게 | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54 ′′) / < 850g (1.9 lbs) | ||
| 설계 표준 | |||
| 전기 안전 | EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013 | ||
|
EMC |
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V2. 1. 1, FCC CFR47 부분 15B:2020 (부품) |
||
| 해군 | DNVGL-CG-03393) | ||
|
환경 |
ETSI EN 300 019: 2- 1 (클래스 1.2) & 2-2 (클래스 2.3) IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2기타 가동 IEC 62040-5-3:2016 제4항에 따른 조건3, 고무해야 합니다 EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018 |
||
* 플래트팩 S 1U와 2R가 사용가능합니다 *
해결책
우리는 현장 조사를 포함하여 전체 솔루션을 제공합니다, 고객의 요청에 따라 전문 계획을 제안, 기술 지원,중국 내외의 통신사업자를 위한 서비스 및 유지보수우리는 전 세계에 있는 유능한 팀과 신뢰할 수 있는 파트너 네트워크를 가지고 있습니다.
FAQ:
1어떻게 품질을 조절할 수 있나요?
A: 모든 제품은 배송 전에 사용 시나리오를 시뮬레이션하고, 제품의 품질을 보장하기 위해 부하와 완전한 부하 및 전류 공유 테스트를 수행합니다.
2최소 주문량은 얼마인가요?
A: 최소 주문량은 없습니다. 또한 할 수 있습니다. 유일한 차이점은 가격과 일정입니다.
3회사 소개 좀 해주시겠어요?
답: 매우 영광입니다. 나중에 회사 소개 문서를 보내서 보다 포괄적이고 직접적인 회사 정보 소개를 제공합니다.
4당신 회사의 장점은 뭐죠?
A: 후속 공급을 갱신하기 위해 충분한 재고와 공급 보증, 다양한 고객의 필요에 따라 다양한 솔루션을 제공하는 유연성.
5샘플 보내면 되요? 가격과 함께 보고하세요?
A: 당신은 샘플을 보낼 수 있습니다, 샘플은 큰 자부심의 대상이 되고, 화물도 당신이 부담해야 합니다.
6어떻게 당신의 회사는 품질 문제를 처리합니까?
A: 우리 회사는 거의 10 년 동안이 산업을 해 왔습니다. 그것은 이미 특정 평판을 가지고 있습니다. 우리는 신중하게 분석 할 것입니다. 그것이 실제로 우리의 품질 문제라면,당신은 계약 계약에 따라 일을 할 것이라고 확신 할 수 있습니다 그리고 걱정 후 당신은 결코 할 수 없습니다, 우리의 서비스 팀은 기꺼이 당신을 봉사 할 것입니다.
7 W모자 a보품질은?
A:100% 새 패키지와 함께 원래. 우리는 좋은 품질의 각 항목을 확인하기 위해 게시하기 전에 각 항목을 테스트 할 것입니다.
8 H몇 달이나 보장받았나요?
A: 1년 품질 보증
9저질의 상품을 어떻게 처리해야 할까요?
A: 상품은 보증 기간 내에 나쁜 품질의 제품에 대한 우편 수수료로 우편으로 보낼 수 있습니다.
