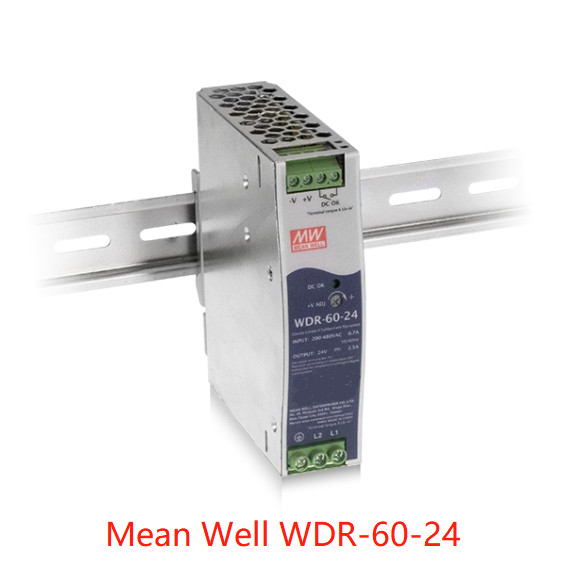

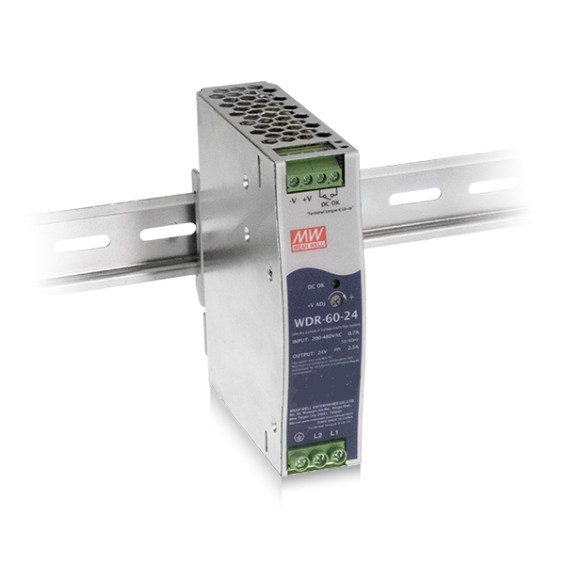

우물에게 60W 극단적 넓은 입력 산업적 딘 레일 전원 공급기 WDR-60 시리즈 WDR-60-5를 의도하세요
1, 180~550VAC 넓은 입력
고효율 최고 93%
짜맞춘 활동적 PFC 기능 (240W와 480W)
산업적 철도 TS-35 / 7.5 또는 15에 모이세요
짜맞춘 DC OK 중계 접촉점
기술적입니다
| 모델 | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 | |||
|
출력 |
직류 전압 | 5V | 12V | 24V | 48V | ||
| 정격 전류 | 10A | 5A | 2.5A | 1.25A | |||
| 전류 범위 | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1.25A | |||
| 정격 전력 | 50W | 60W | 60W | 60W | |||
| 잔물결과 소음 (최대.) Note.2 | 100mVp Ｐ | 120mVp Ｐ | 150mVp Ｐ | 200mVp Ｐ | |||
| 전압 ADJ. 범위 | 5 ~ 6V | 12 ~ 15V | 24 ~ 29V | 48 ~ 57V | |||
| 전압 허용 오차 Note.3 | ±2% | ±1.5% | ±1.0% | ±1.0% | |||
| 선로 전압 변동률 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||
| 부하 변동분 | ±1.5% | ±0.5% | ±0.5% | ±0.5% | |||
| 장치, 상승은 업 타임을 잡습니다 | 전부하에 있는 1000 부인 콤마 70 부인 콤마 20 ms/400Vac 2000 부인 콤마 70 부인 콤마 10 ms/230Vac | ||||||
|
입력 |
전압 범위 Note.4 | 180 ~ 550Vac 또는 254 ~ 780Vdc | |||||
| 주파수 범위 | 47 ~ 63Hz | ||||||
| 효율 (Typ.) | 83.5% / 400Vac | 86.5% / 400Vac | 89% / 400Vac | 90.5% / 400Vac | |||
| AC 전류 | 0.4A/400Vac 0.7A/230Vac | ||||||
| 유입 전류 (최대.) | 저온 시동 50A /400Vac 30A/230Vac | ||||||
| 누설 전류 | <2ma> | ||||||
|
보호 |
과부담 | 105 ~ 135% 정격 출력 | |||||
|
히컵 드 때 출력 전압 <50> 50% ~100% 정격 출력 전압 이내에 제한하는 정전류가 장애 상태가 제거되는 후에 자동적으로 복구됩니다 |
|||||||
| 오버 전압 | 6.2 ~ 7.2V | 16 ~ 18V | 31 ~ 37V | 58 ~ 60.5V | |||
| 보호 유형 : 정지 o/p 전압이 복구되기 위해 계속 재동력 공급합니다 | |||||||
| 과온 | 보호 유형 : 정지 o/p 전압이 복구되기 위해 계속 재동력 공급합니다 | ||||||
| 기능 | DC 좋은 신호 | 중계 접촉점 평가(최대) : 30V / 1A 저항성의 | |||||
|
환경 |
일하는 임시. | -30 ~ +85C는 (경감 곡선을 언급합니다) | |||||
| 일하는 습도 | 20 ~ 90% RH 불응축 | ||||||
| 저장 임시. | -40 ~ +85C | ||||||
| 임시. 계수 | ±0.03%/C (0 ~ 60C) | ||||||
| 진동 | 성분 : 10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 ; 탑재 클립 : IEC60068-2-6에 대한 순응성 | ||||||
| 작동 고도 Note.5 | 2000 미터 | ||||||
| 전압 범주 위에서 | 3세 ; EN61558, EN50178에 따르면, EN60664-1, EN62477-1, EN60204-1 ; 2000 미터에 달하는 고도 | ||||||
|
안전성과 EMC (기록 7) |
안전 기준 | UL61010, BS EN/EN61558-2-16, AS / NZS 62368.1, EAC TP TC 004는 찬성했습니다 ; 디자인은 (요청에 따라) GL과 BS EN / EN60204-1을 언급합니다 | |||||
| 내전압 | I/P-O/P :4.7KVAC I/P-FG :2.5KVAC O/P-FG :0.5KVAC O/P-DC 승인 :0.5KVAC | ||||||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | ||||||
|
EMC 발행 |
매개 변수 | 표준 | 시험 레벨 / 기록 | ||||
| 전도됩니다 | BS EN/EN55032(CISPR32) | 클래스 B | |||||
| 방사됩니다 | BS EN/EN55032(CISPR32) | 클래스 B | |||||
| 고조파 전류 | BS EN/EN61000-3-2 | 클래스 A | |||||
| 전압 플리커 | BS EN/EN61000-3-3 | ------- | |||||
|
EMC 면역 |
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | ||||||
| 매개 변수 | 표준 | 시험 레벨 /Note | |||||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기 ; 레벨 2, 4KV 접촉, 표준 A | |||||
| 복사 감응 | BS EN/EN61000-4-3 | 레벨 3, 10V/m, 표준 A | |||||
| EFT 폭발 | BS EN/EN61000-4-4 | 레벨 3, 2KV/5KHz, 표준 A | |||||
| 상승 | BS EN/EN61000-4-5 | 수준 4, 2KV/Line-Line, 4KV/Line-Earth, 표준 A | |||||
| 전도됩니다 | BS EN/EN61000-4-6 | 레벨 3, 10V, 표준 A | |||||
| 자기장 | BS EN/EN61000-4-8 | 수준 4, 30A/m, 표준 A | |||||
| 전압 저하와 중단 | BS EN/EN61000-4-11 |
>95%는 0.5 기간을 담급니다, 30%가 25 기간을 담급니다, >95% 중단 250 기간 |
|||||
|
다른 사람 |
MTBF | 1900.1K 하스 분. 텔코디아 SR-332 (벨코어) ; 313.7K 하스 분. MIL-HDBK-217F (25C) | |||||
| 차원 | 32*125.2*102mm (W*H*D) | ||||||
| 포장 | 0.45Kg ; 28 pcs/13.6Kg/1.24CUFT | ||||||
솔루션
우리는 사이트 조사를 포함하여 완벽한 해결 방안을 제공하고 기술 지원인 고객의 요청에 따르면 전문적 계획과 중국 내외의 통신회사를 위한 유지보수 서비스를 제안합니다. 우리는 전세계에 유능한 팀과 신뢰 파트너들의 네트워크를 있습니다.
FAQ :
1. 어떻게 당신이 품질을 제어합니까?
한 :선적 전에 모든 제품은 자극적 사용 시나리오, 하중과 전부하고 제품의 품질을 보증하기 위한 현재 공유 시험입니다.
2. 당신의 최소 명령량이 무엇입니까?
한 :어떤 최소 명령량이 없고 하나가 또한 행해질 수 있습니다. 유일한 차이는 가격과 일정입니다.
3. 당신의 회사를 소개하시겠습니까?
한 :나는 매우 이행됩니다. 나는 당신에게 당신에게 더 포괄적이 주기 위한 회사의 더 후에 도입 문서와 우리의 회사의 정보로의 직접 도입을 보낼 것입니다.
4. 당신의 회사의 우위가 무엇입니까?
한 :적당한 재고와 공급은 공급을 차후 갱신을 위해 보증합니다, 탄력적이 다른 솔루션 공급하는 고객들의 다른 필요에 대한 다르 따르면 공급했습니다.
5. 나는 샘플을 보낼 수 있습니까?가격과 함께 나에게 그것을 보고합니까?
한 :당신은 샘플을 보낼 수 있고, 샘플이 큰 자존심의 대상이고, 화물이 당신을 태어날 필요가 있습니다.
6. 어떻게 당신의 회사가 품질에 문제를 처리합니까?
한 :우리의 회사는 거의 10년 동안 이 산업을 했습니다. 그것은 이미 어떤 평판을 가졌습니다. 우리는 주의깊게 그것을 분석할 것입니다. 만약 그것이 사실상 우리의 품질 문제이면, 걱정, 우리의 서비스 팀이 당신을 서빙한 것에 행복할 후에 그것이 계약 합의에 따라 일할 것이고, 결코 당신이 누구를 가지고 있게 하지 않을 것이라고 당신이 확신하여 마음을 놓을 수 있습니다.
7 품질에 대하여 어떻게 생각하고 ?
한 :신 패키지와 100% 원형. 우리는 상등품과 각 항목을 확인하기 위해 발표되기 전에 각 항목을 시험할 것입니다.
8개 얼마나 많은 개런티를 위한 달 ?
한 : 1년 품질 보증
9 어떠한 하위 -품질 상품도 상대하는 방법 ?
한 : 상품은 어떠한 품질 좋은 제품이 안에 시간을 보증한다는 것을 나쁜 것에 대한 포스트 수수료의 우리의 요금으로 후기 의한 것일 수 있습니다.
