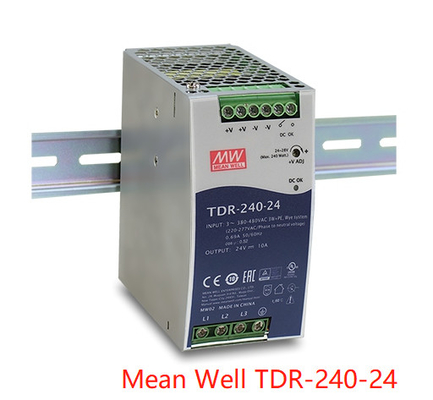

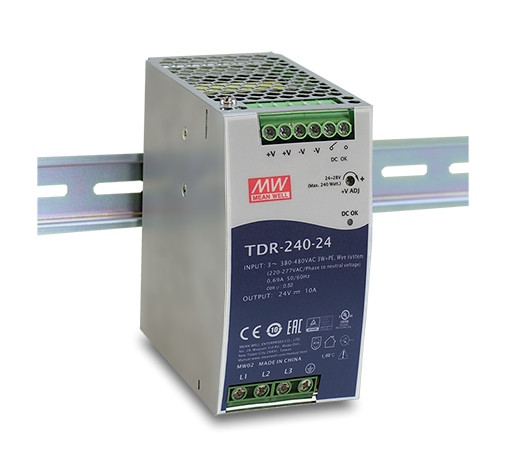

웰에게 PFC 기능 TDR-240 시리즈 TDR-240-24와 240W 슬림 3상 산업적 딘 레일을 의도하세요
웰에게 PFC 기능 TDR-240 시리즈와 240W 슬림 3상 산업적 딘 레일을 의도하세요
TDR-240-24 TDR-240-48
금속 용기, 호리호리한 크기
3, 340~550VAC 입력
고효율 최고 94.5%
짜맞춘 활동적 PFC 기능
산업적 철도 TS-35 / 7.5 또는 15에 모이세요
짜맞춘 DC OK 중계 접촉점
기술적입니다
| 모델 | TDR-240-24 | TDR-240-48 | ||||
|
출력 |
직류 전압 | 24V | 48V | |||
| 정격 전류 | 10A | 5A | ||||
| 전류 범위 | 0 ~ 10A | 0 ~ 5A | ||||
| 정격 전력 | 240W | 240W | ||||
| 잔물결과 소음 (최대.) Note.2 | 100mVp Ｐ | 120mVp Ｐ | ||||
| 전압 ADJ. 범위 | 24 ~ 28V | 48 ~ 55V | ||||
| 전압 허용 오차 Note.3 | ±1.0% | ±1.0% | ||||
| 선로 전압 변동률 | ±0.5% | ±0.5% | ||||
| 부하 변동분 | ±1.0% | ±1.0% | ||||
| 상승 시간, 셋업합니다 | 전부하에 있는 2000 부인 콤마 60 ms/400VAC 1500 부인 콤마 60 ms/500VAC | |||||
| 홀드 업 타임즈 지 (Typ.) | 전부하에 있는 20 부인 / 400VAC 40 부인 / 500VAC | |||||
|
입력 |
전압 범위 Note.4 | 3상 340 ~ 550VAC (L1,L3, FG 또는 L2,L3을 연결시키는 것에 가능한 듀얼 페이즈 운영, FG) 또는 480 ~ 780VDC | ||||
| 주파수 범위 | 47 ~ 63Hz | |||||
| 역율 (Typ.) | 전부하에 있는 PF0.52/500VAC | |||||
| 효율 (Typ.) | 92% | 92% | ||||
| AC 전류 (Typ.) | 0.69A/400VAC 0.6A/500VAC | |||||
| 유입 전류 (Typ.) | 저온 시동 50A | |||||
| 누설 전류 | <2ma> | |||||
|
보호 |
과부담 | 105 ~ 130% 정격 출력 | ||||
| 보호 유형 : 정전류 제한, 유닛은 3 초 뒤에 딸꾹질을 할 것입니다. | ||||||
| 오버 전압 | 30 ~ 36V | 56 ~ 65V | ||||
| 보호 유형 : 장애 상태가 제거되는 후에 방식을 딸꾹질을 하고 자동적으로 복구됩니다. | ||||||
| 과온 | 정지 o/p 전압이 온도가 떨어지는 후에 자동적으로 복구됩니다 | |||||
| 기능 | DC OK REALY 접촉 RATINGS (최대.) | 60VDC/0.3A, 30VDC/1A, 30VAC/0.5A 저항부하 | ||||
|
환경 |
일하는 임시. Note.5 | -30 ~ +70C는 (경감 곡선을 언급합니다) | ||||
| 일하는 습도 | 20 ~ 95% RH 불응축 | |||||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | |||||
| 임시. 계수 | ±0.05%/C (0 ~ 60C) | |||||
| 진동 | 성분 :10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 ; 증가하는 것 : IEC60068-2-6에 대한 순응성 | |||||
| 작동 고도 Note.6 | 5000 미터 | |||||
| 전압 범주 위에서 | 3세 ; EN61558, EN50178에 따르면, EN60664-1, EN62477-1, EN60204-1 ; 2000 미터에 달하는 고도 | |||||
|
안전성과 EMC (기록 7) |
안전 기준 | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS / NZS 62368.1, EAC TP TC 004가 승인했습니다 | ||||
| 내전압 | I/P-O/P :4.87KVAC I/P-FG :2.4KVAC O/P-FG :0.5KVAC O/P-DC 승인 :0.5KVAC | |||||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :>100M 오옴 / 500VDC / 25C/ 70% RH | |||||
|
EMC 발행 |
매개 변수 | 표준 | 시험 레벨 / 기록 | |||
| 전도됩니다 | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | 클래스 B | ||||
| 방사됩니다 | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | 클래스 B | ||||
| 고조파 전류 | BS EN/EN61000-3-2 | 클래스 A | ||||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | ||||
|
EMC 면역 |
BS EN/EN55024, BS EN/EN61204-3 | |||||
| 매개 변수 | 표준 | 시험 레벨 / 기록 | ||||
| ESD | BS EN/EN61000-4-2 | 수준 4, 15KV 공기 ; 수준 4, 8KV는 접촉합니다 | ||||
| 복사장 | BS EN/EN61000-4-3 | 레벨 3 | ||||
| EFT / 폭발 | BS EN/EN61000-4-4 | 레벨 3 | ||||
| 상승 | BS EN/EN61000-4-5 | 수준 4, 2KV / 라인 간, 수준 4, 4KV/ 라인 지구 | ||||
| 전도됩니다 | BS EN/EN61000-4-6 | 레벨 3 | ||||
| 자기장 | BS EN/EN61000-4-8 | 수준 4 | ||||
| 전압 저하와 중단 | BS EN/EN61000-4-11 |
>95%는 0.5 기간을 담급니다, 30%가 하강합니다 25 periods> 95% 중단 250 기간 |
||||
|
다른 사람 |
MTBF | 1534.9K 하스 분. 텔코디아 SR-332(Bellcore) ; 215.6K 하스 분. MIL-HDBK-217F (25C) | ||||
| 차원 | 63*125.2*113.5mm (W*H*D) | |||||
| 포장 | 1Kg ; 12 pcs/13Kg/1.22CUFT | |||||
