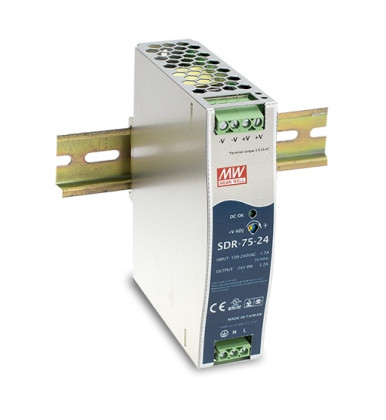

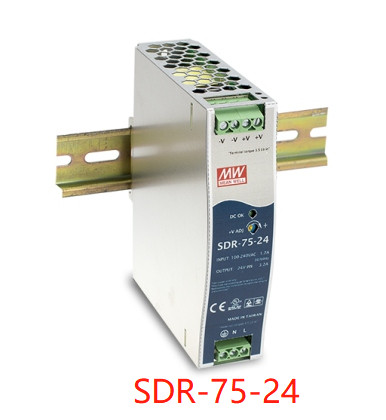

평균 우수 브랜드 75W 단일 출력 산업 DIN 레일 전원 공급 SDR-75 시리즈
평균 우수 브랜드 75W 단일 출력 산업 DIN 레일 전원 공급 SDR-75 시리즈
금속 케이스, 얇은 크기
1 ′′, 전체 범위 입력 (230VAC SDR-960에만)
94% 높은 효율과 완전한 기능
내장된 PFC 기능 (SDR-75 제외)
산업용 철도 TS-35 / 7.5 또는 15에 장착
내장 DC OK 릴레이 접촉 (SDR-75을 제외)
모델별로 130%~150%의 최고 부하능력
현재 공유 함수 (SDR-480P/960)
기술
| 모델 | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
|
출력 |
DC 전압 | 12V | 24V | 48V |
| 가등급 전류 | 6.3A | 3.2A | 1.6A | |
| 현재 범위 | 0 ~ 6.3A | 0 ~ 3.2A | 0 ~ 1.6A | |
| 등급 전력 | 75.6W | 76.8W | 76.8W | |
| 피크 흐름 | 9.375A | 4.69A | 2.34A | |
| 피크 파워참고해6 | 112.5W (3초) | |||
| 리플 & 노이즈 (최다)참고해2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| 전압 ADJ 범위 | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |
| 전압 용도참고해3 | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규정 | ±0.5% | ±0.5% | ±0.5% | |
| 부하 규제 | ±1.0% | ±1.0% | ±1.0% | |
| SETUP, RISE 시간 | 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC 완전 부하에서 | |||
| 시간 (형) | 80ms/230VAC 20ms/115VAC 풀 로드 | |||
|
입력 |
전압범위 참고해7 | 88 ~ 264VAC 124 ~ 370VDC [AC/L ((+),AC/N ((-) 를 연결하여 DC 입력 작동이 가능합니다] | ||
| 주파수 범위 | 47~63Hz | |||
| 효율성 (형) | 880.5% | 89% | 90% | |
| AC 전류 (형) | 1.4A/115VAC 0.85A/230VAC | |||
| 입력 전류 (형) | 30A/115VAC 50A/230VAC | |||
| 누출 전류 | <1mA / 240VAC | |||
|
보호 |
과부하 | 일반적으로 3 초 이상 110 ~ 150% 등급 출력 전력 내에서 작동 하 고 그 다음 O / P 전압을 종료, 복구 하 고 다시 powr | ||
| 150 ~ 170% 등급 전력, 3 초 이내에 자동 복구와 함께 일정한 전류 제한, 그리고 3 초 후에 O / P 전압을 종료, 복구에 다시 켜 | ||||
| 초전압 | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |
| 보호 유형: 오프/오프 전압을 끄고, 복구하기 위해 다시 켜 | ||||
| 과열 | 100°C±10°C (RTH2) 전력 트랜지스터의 주요에 감지 | |||
| 보호 유형: 온도가 낮아지면 복구하기 위해 오/오 전압을 끄고 다시 켜 | ||||
|
환경 |
작업 시간 | -30 ~ +70°C (이하 '하락 곡선' 참조) | ||
| 작업 습도 | 20~95% RH 응축되지 않는 | |||
| 보관 시간, 습도 | -40 ~ +85°C, 10 ~ 95% RH | |||
| 시간 계수 | ±0.03%/°C (0 ~ 60°C) | |||
| 진동 | 컴포넌트:10 ~ 500Hz, 2G 10min./1cycle, X, Y, Z 축을 따라 각 60min. | |||
|
안전 및 EMC (고기 4) |
안전 표준 | UL508, TUV BS EN/EN62368-1, AS/NZS 623681, EAC TP TC 004 승인, 설계는 GL를 참조하십시오; (BS EN/EN60204-1을 충족) | ||
| 정전 전압 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항성 | I/P-O/P, I/P-FG, O/P-FG:> 100M 오름 / 500VDC / 25°C/ 70% RH | |||
| EMC 방출 | BS EN/EN55032 (CISPR32) 에 적합합니다. BS EN/EN61204-3 클래스 B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | |||
| 전자 전기 면역 |
BS EN/EN61000-4-2에 준하는 것3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, 중공업 수준, EAC TP TC 020, SEMI F47 승인 |
|||
|
다른 것 |
MTBF | 2670.8K hrs min. 텔코르디아 SR-332 (벨코어) ; 479.8K hrs min. MIL-HDBK-217F (25°C) | ||
| 차원 | 32*125.2*102mm (W*H*D) | |||
| 포장 | 0.51kg; 28pcs/15.3Kg/1.22CUFT | |||
