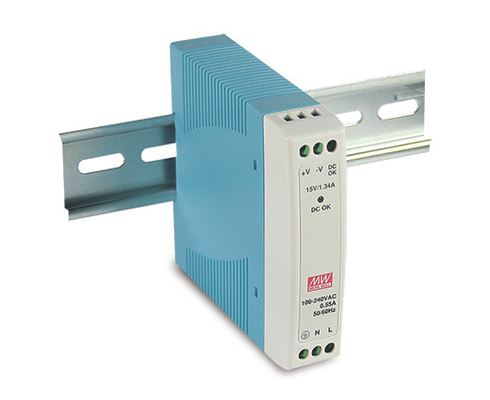

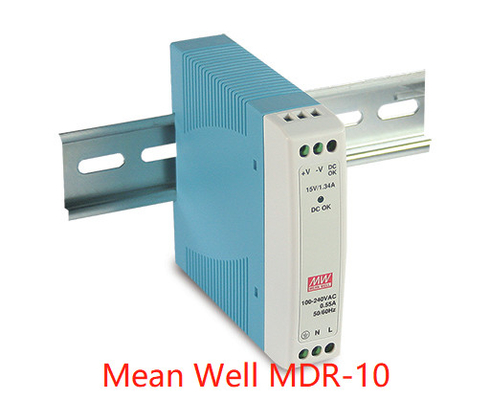

Mean Well 브랜드 MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
Mean Well MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100
플라스틱 케이스, 초슬림
1∅, 전체 범위 입력
무부하 전력 소비<0.75W~1W
산업용 레일 TS-35 / 7.5 또는 15에 조립
내장형 액티브 PFC 기능
Class I, Div 2 위험 지역 T4 (MDR-40/60)
기술
| 모델 | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
|
출력 |
DC 전압 | 5V | 12V | 15V | 24V |
| 정격 전류 | 2A | 0.84A | 0.67A | 0.42A | |
| 전류 범위 | 0 ~ 2A | 0 ~ 0.84A | 0 ~ 0.67A | 0 ~ 0.42A | |
| 정격 전력 | 10W | 10W | 10W | 10W | |
| 리플 & 노이즈 (최대)참고 2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
| 전압 허용 오차참고 3 | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
| 라인 조정 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 부하 조정 | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
| 설정, 상승 시간 참고 5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC (최대 부하) | ||||
| 유지 시간 (Typ.) | 120ms/230VAC 25ms/115VAC (최대 부하) | ||||
|
입력 |
전압 범위 | 85 ~ 264VAC 120 ~ 370VDC | |||
| 주파수 범위 | 47 ~ 63Hz | ||||
| 효율 (Typ.) | 77% | 81% | 81% | 84% | |
| AC 전류 (Typ.) | 0.33A/115VAC 0.21A/230VAC | ||||
| 돌입 전류 (Typ.) | 콜드 스타트 35A/115VAC 70A/230VAC | ||||
| 누설 전류 | <1mA > | ||||
|
보호 |
과부하 | 정격 출력 전력의 105% 초과 | |||
| 보호 유형: 히컵 모드, 고장 조건 제거 후 자동 복구 | |||||
| 과전압 | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | |
| 보호 유형: 출력 전압 차단, 복구를 위해 다시 전원 켜기 | |||||
| 기능 | DC OK 활성 신호 (최대) | 3.75 ~ 6V / 50mA | 9 ~ 13.5V / 40mA | 11.5 ~ 16.5V / 40mA | 18 ~ 27V / 20mA |
|
환경 |
작동 온도 | -20 ~ +70℃ ("감소 곡선" 참조) | |||
| 작동 습도 | 20 ~ 90% RH 비응축 | ||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH | ||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | ||||
| 진동 | 구성 요소: 10 ~ 500Hz, 2G 10분./1주기, X, Y, Z 축 각각 60분; 장착: IEC60068-2-6 준수 | ||||
|
안전 및 EMC (참고 4) |
안전 표준 | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1 승인 | |||
| 내전압 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||
| EMC 방출 | BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B 준수 | ||||
| EMC 내성 | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024,BS EN/EN61000-6-1,BS EN/EN61204-3, 경공업 수준, EAC TP TC 020 준수 | ||||
|
기타 |
MTBF | 3334.7K 시간 이상. Telcordia SR-332 (Bellcore); 584.0K 시간 이상. MIL-HDBK-217F (25℃) | |||
| 치수 | 22.5*90*100mm (W*H*D) | ||||
| 포장 | 0.15Kg; 72개/11.8Kg/1.04CUFT | ||||
| 참고 |
1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 25℃의 주변 온도에서 측정됩니다. 2. 리플 및 노이즈는 0.1uf & 47uf 병렬 커패시터로 종단된 12" 꼬임 쌍선으로 20MHz 대역폭에서 측정됩니다. 3. 허용 오차: 설정 허용 오차, 라인 조정 및 부하 조정을 포함합니다. 4. 전원 공급 장치는 최종 장비에 설치될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 이러한 EMC 테스트를 수행하는 방법에 대한 지침은 “구성 요소 전원 공급 장치의 EMI 테스트”를 참조하십시오. (http://www.meanwell.com에서 사용 가능) 5. 설정 시간의 길이는 콜드 첫 번째 시작 시 측정됩니다. 전원 공급 장치를 켜고 끄면 설정 시간이 늘어날 수 있습니다. 6. 2000m(6500ft) 이상의 작동 고도에 대한 팬리스 모델의 경우 3.5℃/1000m, 팬 모델의 경우 5℃/1000m의 주변 온도 감소. ※ 제품 책임 면책 조항: 자세한 내용은 https://를 참조하십시오.www.meanwell.com/serviceDisclaimer.aspx |
||||
