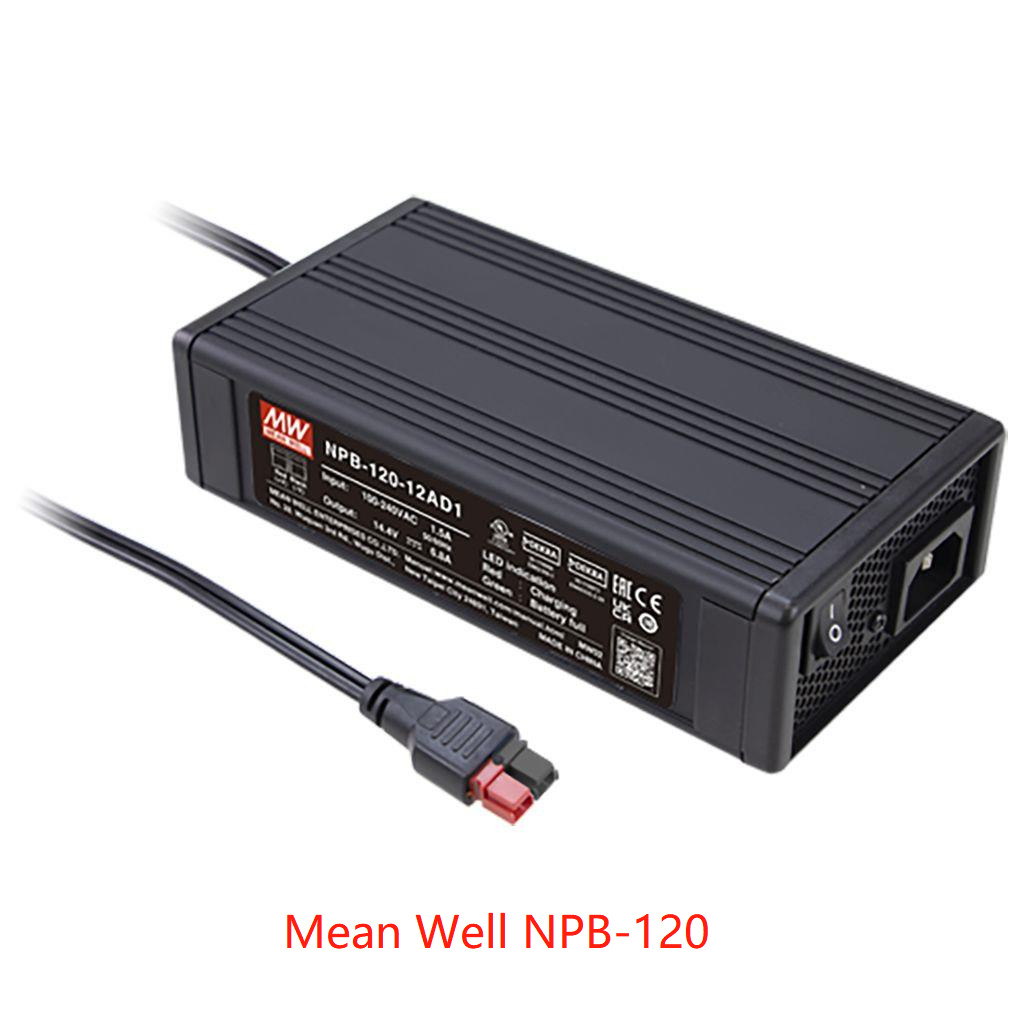

휴대용 금속 엔클로저 충전기 NPB-120-12 NPB-120-24 NPB-120-48을 잘 의미하세요
새로운 모델들 :
NPB-120 / NPB-240 / NPB-360
구형 모델들 :
PA-120 / PB-120
표준식 대단히 믿을 만한 넓은 전압 범위 충전기
낮은 터치 온도를 이끄는 더 좋은 방열을 위한 금속 엔클로저
쉽고 탄력적 조정 :
프런트 패널 (10.5~15.2V, 21~30.4V, 42~60.8V)를 통하여 조정할 수 있는 충전 전압
현재 조정할 수 있는 철저한 패널 (정격 전류의 50~100%)를 고발하기
프런트 패널에 하락 남서에 의해 선택 가능한 2 또는 3 단계
보호 : 전압 위에서, 기온 위에서, 배터리 봉 플러스를 누전시키세요
UL/EN62368-1과 IEC60335-1/2-29 이중 증명서에 따르세요
선택 가능한 다수 dc 출력 플러그 : 단자 블록과 4개 핀 전력 핀인 앤더슨
기술적입니다
| 모델 | NPB-120-12 | NPB-120-24 | NPB-120-48 | ||
| =XLR, AD1, TB | |||||
|
출력 |
상승 챠지 볼테이지 (프부스트는) (이행하지 않습니다) | 14.4V | 28.8V | 57.6V | |
| 부유물 챠지 볼테이지 (프플로트는) (이행하지 않습니다) | 13.8V | 27.6V | 55.2V | ||
| 전압 조정범위 | 10.5 ~ 15.2V | 21 ~ 30.4V | 42 ~ 60.8V | ||
| 출력 전류 (Typ.) Note.5 | 6.8A | 4A | 2A | ||
| 현재 조정범위 | 50% ~ 100% | ||||
| 맥스. 전원 Note.3 | 103.4W | 121.6W | 121.6W | ||
| 추천된 전지 성능 (암프 시간수) Note.4 | 20 ~ 90AH | 15 ~ 50AH | 7 ~ 25AH | ||
|
입력 |
전압 범위 Note.5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| 주파수 범위 | 47 ~ 63Hz | ||||
| 역율 (Typ.) | PF>0.98/115VAC, 전부하에 있는 PF>0.92/230VAC@12V,PF>0.93/230VAC@24/48V | ||||
|
효율 (Typ.) |
XLR | 86.5% | 89% | 90.5% | |
| AD1 | 86.5% | 89% | 90.5% | ||
| TB | 87% | 89.5% | 90.5% | ||
| AC 전류 (Typ.) | 1.5A/115VAC 0.8A/230VAC | ||||
| 유입 전류 (Typ.) | 230VAC에 있는 저온 시동 55A | ||||
|
보호 |
단락 회로 Note.6 | 보호 유형 : 정전류 제한, 충전기는 5 초 뒤에 중단을 바라고 복구되기 위해 계속 재동력 공급합니다 | |||
| 오버 전압 | 16 ~ 20V | 32 ~ 40V | 64 ~ 75V | ||
| 보호 유형 : 차단합니다고 걸쇠를 걸고 떨어져서 o/p 전압 복구되기 위해 계속 재동력 공급하세요 | |||||
| 봉 플러스 | 내부 퓨즈 개방에 의해 | ||||
| 과온 | 온도가 떨어지는 후에 방식을 딸꾹질을 하고 자동적으로 복구됩니다 | ||||
| 기능 | 충전 곡선 | 하락 S.W에 의해 조정할 수 있는 2 또는 3 단계 | |||
|
환경 |
일하는 임시. | -30 ~ +70C는 (경감 곡선을 언급합니다) | |||
| 일하는 습도 | 20 ~ 95% RH 불응축 | ||||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | ||||
| 임시. 계수 | ±0.05%/C (0 ~ 45C) | ||||
| 진동 | 10 ~ 500Hz, 2G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | ||||
|
안전성과 EMC (기록 7) |
안전 기준 |
CB IEC62368-1,IEC60335-1/2-29, 데크라 BS EN / EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004는 찬성했습니다 |
|||
| 내전압 | I/P-O/P :3KVAC I/P-FG :2KVAC O/P-FG :0.5KVAC | ||||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | ||||
|
EMC 발행 |
매개 변수 | 표준 | 시험 레벨 / 기록 | ||
| 전도됩니다 | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | 클래스 B | |||
| 방사됩니다 | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | 클래스 B | |||
| 고조파 전류 | BS EN/EN61000-3-2 | 클래스 A | |||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | |||
|
EMC 면역 |
BS EN / EN55014-2, BS EN / EN55024, BS EN/EN55035 | ||||
| 매개 변수 | 표준 | 시험 레벨 / 기록 | |||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기 ; 레벨 2, 4KV 접촉 | |||
| 방사됩니다 | BS EN/EN61000-4-3 | 레벨 2, 3V/m | |||
| EFT / 폭발 | BS EN/EN61000-4-4 | 레벨 2, 1KV | |||
| 상승 | BS EN/EN61000-4-5 | 레벨 2, 1KV / 라인 간, 레벨 3, 2KV/Line-Earth | |||
| 전도됩니다 | BS EN/EN61000-4-6 | 레벨 2, 3Vrms | |||
| 자기장 | BS EN/EN61000-4-8 | 레벨 1, 1A/m | |||
| 전압 저하와 중단 | BS EN/EN61000-4-11 |
>95%는 0.5 기간을 담급니다, 30%가 25 기간을 담급니다, >95% 중단 250 기간 |
|||
|
다른 사람 |
MTBF | 1895.4K 하스 분. 텔코디아 TR/SR-332 (벨코어) ; 225.8K 하스 분. MIL-HDBK-217F (25C) | |||
| 차원 | 182.7*96*49mm (L*W*H) | ||||
| 포장 | 1.3Kg ; 10pcs/ 14Kg / 1.13CUFT | ||||
|
기록 |
1. 충전기 상술을 위한 변경은 다른 배터리 규격에 필요할 수 있습니다. 세부 사항을 위해 배터리 상인과 평균 웰에 연락하세요. 2. 특별히 언급된 모든 매개 변수 NOT은 230VAC 입력, 정격 부하와 25C의 대기 온도에서 측정됩니다. 3. 경감 곡선을 언급하세요. 4. 이것은 평균 웰의 제안 범위입니다. 최대 충전 전류 제한에 대하여 그들의 제안을 위해 당신의 배터리 제조사와 협의하세요. 5. 부담 경감은 저입력 전압 하에 필요할 수 있습니다. 보다 상세한 설명을 위해 경감 곡선을 확인하세요. 6. 이 보호 기구는 단락 회로가 충전기가 켜지는 후에 발생한다는 경우를 위해 상세화됩니다. 7. 충전기는 마지막 장비 안으로 설치될 부품으로 간주됩니다. 마지막 장비는 리-콘피르메드 그것이 여전히 EMC를 만납니다 지시. 어떻게 작동하는지에 대한 유도를 위해 이러한 EMC 실험은 미안하지만, 성분 전원 공급기의 "EMI 실험을 언급합니다." (http://www.meanwell.com에 이용 가능한 것으로) ※ 생산물책임제도 거부자 :자세한 정보를 원하면 미안하지만, https://www.meanwell.com/serviceDisclaimer.aspx를 언급하세요 |
||||
