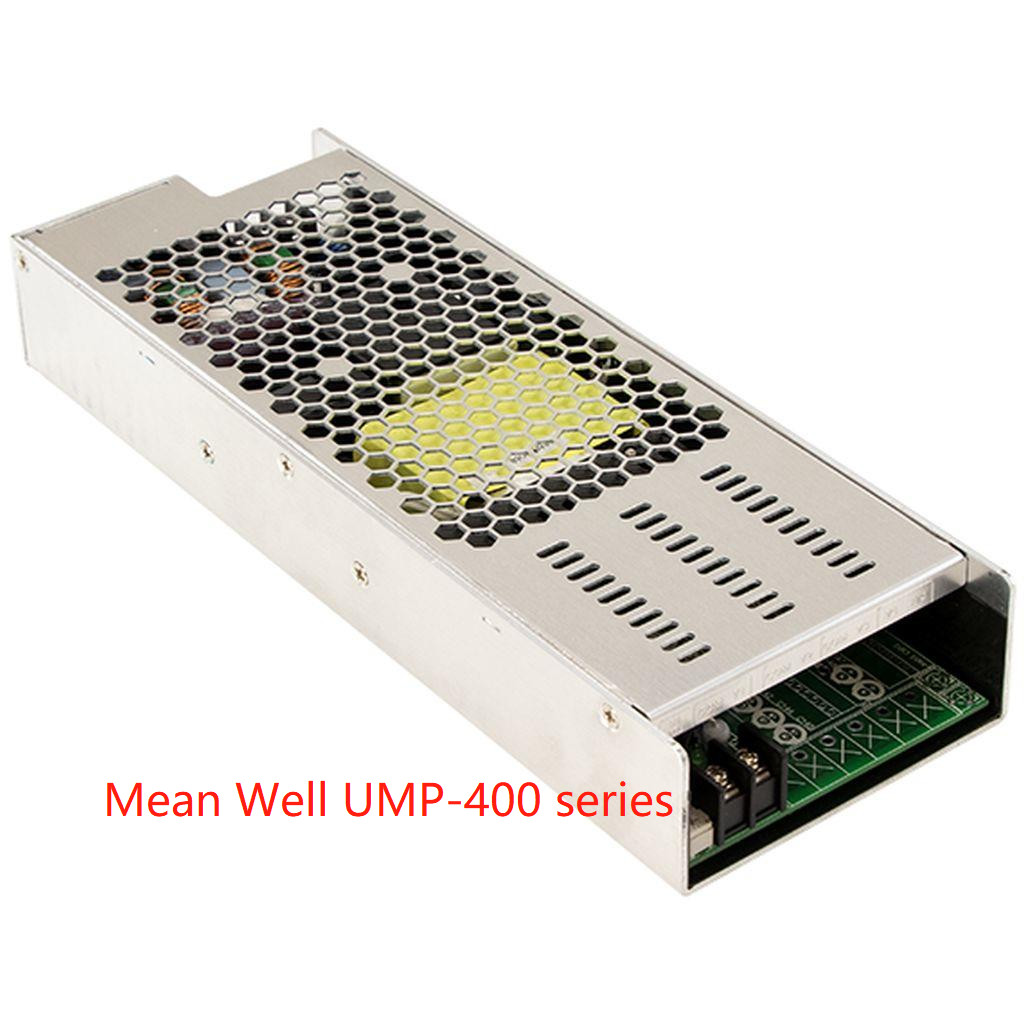

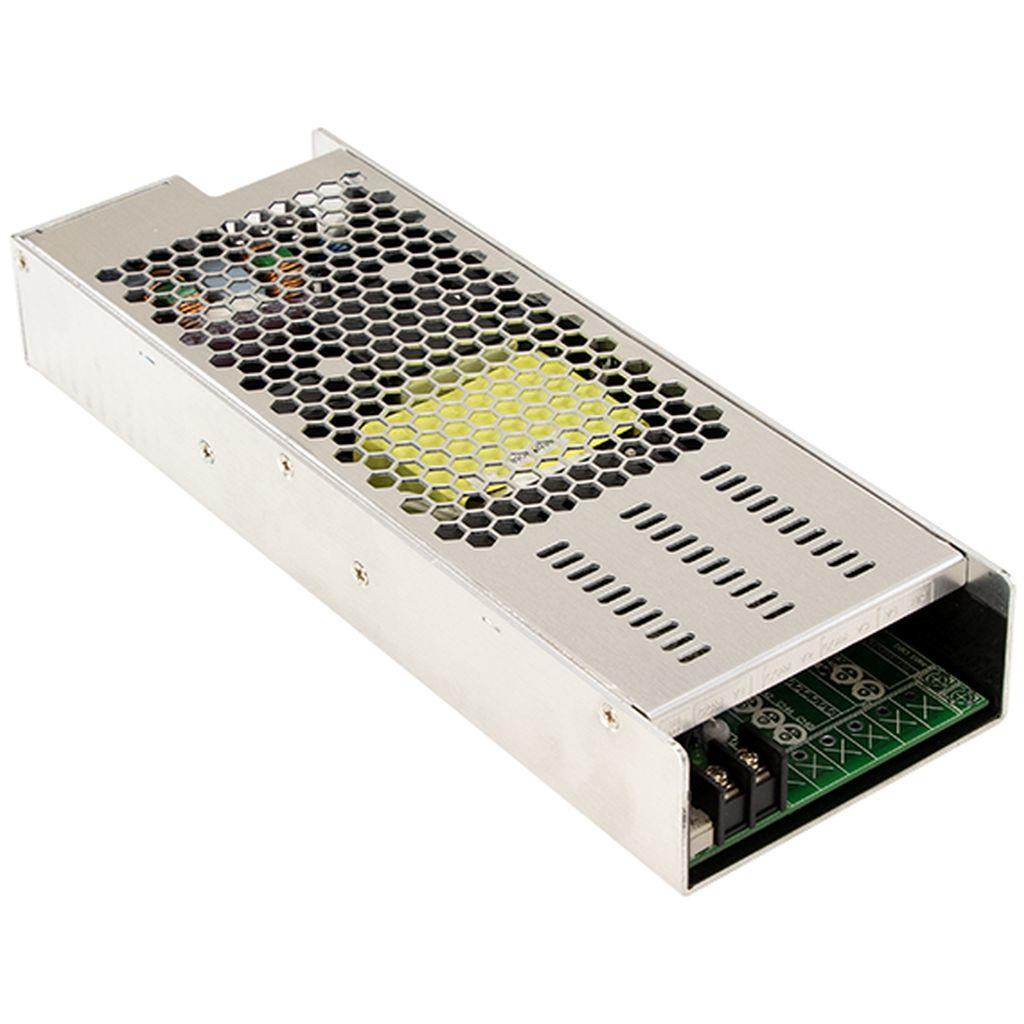

Mean Well UMP 시리즈 UMP-400 시리즈 UMP-400-24 UMP-400-48 정류기 모듈
팬리스, 1U 디자인
DC-DC 모듈 카드(NID35/65/100 시리즈 모델)를 사용한 모듈형 디자인
단일 레일 PSU로 사용 가능
-30 ~ +70 °C의 넓은 작동 온도 범위
OVC III 요구 사항 충족
BF 등급 의료 장비에 이상적인 2x MOPP 절연 요구 사항 충족
기술
| 모델 | UMP-400-24 | UMP-400-48 | ||||
|
단일 출력 (표준 모델) |
DC 전압 | 24V | 48V | |||
| 정격 전류 | 16.7A | 8.3A | ||||
| 정격 출력 전력 | 최대 400W | |||||
| 전압 조정 범위 | 22.8 ~ 25.2V | 45.6 ~ 50.4V | ||||
| 리플 & 노이즈 (최대)참고 2 | 240mVp-p | 360mVp-p | ||||
| 전압 허용 오차참고 3 | ±1.0% | ±1.0% | ||||
| 라인 규정 | ±0.5% | ±0.5% | ||||
| 부하 규정 | ±1.0% | ±1.0% | ||||
| 설정, 상승 시간 | 1000ms, 50ms/230Vac; 2000ms, 50ms/115Vac | |||||
| 유지 시간(Typ.) | 12ms@230Vac; 12ms@115Vac | |||||
|
다중 출력 (옵션 모델) |
DC 전압 | CH1 출력 24V 또는 48V + CH2, 3, 4용 NID DC 모듈 | ||||
| 총 출력 전력 | CH2, 3, 4 출력 전력은 NID 선택에 따라 유연하게 조정 가능합니다. 모든 채널의 결합된 전력은 400W를 초과해서는 안 됩니다. | |||||
|
입력 |
전압범위 참고 4 | 90 ~ 264VAC 127 ~370VDC | ||||
| 주파수 범위 | 47 ~ 63Hz | |||||
| 역률 | PF>0.95/230VAC PF>0.98/115VAC (최대 부하) | |||||
| 효율(Typ.) 참고 5 | 88.5%, 공칭 전압에서 각 유형의 모듈을 사용한 전체 케이스 부하 | |||||
| AC 전류 | 2.5A/230VAC 4.7A/115VAC | |||||
| 돌입 전류 | 40A/230VAC 25A/115VAC | |||||
| 누설 전류 | 접지 누설 전류<300uA > | |||||
|
보호 |
과부하 | 105 ~ 135% 정격 출력 전력 | ||||
| 보호 유형 CH1: 정전류 제한 보호(장시간 단락 회로가 지속되면 OTP 동작이 트리거됨), CH2, CH3, CH4: 히컵 모드 보호 | ||||||
| 과전압 | 26.4 ~ 31.2V | 52.8 ~ 62.4V | ||||
| 보호 유형: o/p 전압 차단, 전원 재투입하여 복구 | ||||||
| 과온도 | o/p 전압 차단, 전원 재투입하여 복구 | |||||
|
환경 |
작동 온도 | -30 ~ +70℃ ("디레이팅 곡선" 참조) | ||||
| 작동 습도 | 20 ~ 90% RH 비응축 | |||||
| 보관 온도 | -40 ~ +85℃ | |||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | |||||
| 진동 | 10~500Hz, 2G 10분/1 사이클, X, Y, Z 축을 따라 각각 60분 | |||||
| 작동 고도참고 6 | 5000미터 /OVCⅡ | |||||
| 과전압 범주 | Ⅱ; IEC62368-1에 따름; 고도 최대 2000미터 | |||||
|
안전 및 EMC (참고 7) |
안전 표준 | EAC TP TC 004; UL62368-1, Dekra seal BS EN/EN62368-1 승인; ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1(3rd edition) 참조 | ||||
| 절연 레벨 | 1차-2차: 2x MOPP, 1차-접지: 1x MOPP | |||||
| 내전압 | I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | |||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH | |||||
|
EMC 방출 |
매개변수 | 표준 | 테스트 레벨 / 참고 | |||
| 전도 | BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) 참조 | Class B | ||||
| 방사 | BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) 참조 | Class B | ||||
| 고조파 전류 | BS EN/EN61000-3-2 | Class A | ||||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | ||||
|
EMC 내성 |
BS EN/EN55035; BS EN/EN60601-1-2 참조 | |||||
| 매개변수 | 표준 | 테스트 레벨 / 참고 | ||||
| ESD | BS EN/EN61000-4-2 | 레벨 4, 8KV 공기; 레벨 4, 4KV 접촉 | ||||
| RF 필드 | BS EN/EN61000-4-3 | 레벨 3, 3V/m | ||||
| EFT/버스트 | BS EN/EN61000-4-4 | 레벨 3, 1KV | ||||
| 서지 | BS EN/EN61000-4-5 | 레벨 4, 2KV/라인-FG; 1KV/라인-라인 | ||||
| 전도 | BS EN/EN61000-4-6 | 레벨 2, 3V | ||||
| 자기장 | BS EN/EN61000-4-8 | 레벨 1, 1A/m | ||||
| 전압 강하 및 중단 | BS EN/EN61000-4-11 |
100% 강하 1 주기, 30% 강하 25 주기, 100% 중단 250 주기 |
||||
|
기타 |
MTBF | 최소 1428.4K 시간 Telcordia SR-332 (Bellcore); 최소 187.3K 시간 MIL-HDBK-217F (25℃) | ||||
| 치수 | 250*89*37mm (L*W*H) | |||||
| 포장 | 0.88Kg; 14개/13Kg/0.89CUFT | |||||
|
참고1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 25℃의 주변 온도에서 측정됩니다.2. 리플 및 노이즈는 0.1μf 및 47μf 병렬 커패시터로 종단된 12" 꼬임 쌍선 와이어를 사용하여 20MHz 대역폭에서 측정됩니다.3. 허용 오차: 설정 허용 오차, 라인 규정 및 부하 규정을 포함합니다. |
4. 낮은 입력 전압에서는 디레이팅이 필요할 수 있습니다. 자세한 내용은 디레이팅 곡선을 확인하십시오. 5. 효율은 다른 출력 모듈을 설치하여 변경됩니다. 6. 작동 고도가 2000m(6500ft) 이상인 팬리스 모델의 경우 3.5℃/1000m, 팬 모델의 경우 5℃/1000m의 주변 온도 디레이팅이 적용됩니다. 7. 전원 공급 장치는 최종 장비에 설치될 구성 요소로 간주됩니다. 모든 EMC 테스트는 3mm 두께의 450mm*450mm 금속판에 장치를 장착하여 수행되었습니다. 최종 장비가 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 이러한 EMC 테스트를 수행하는 방법에 대한 지침은 "구성 요소 전원 공급 장치의 EMI 테스트"를 참조하십시오. (http://www.meanwell.com에서 사용 가능) • 제품 책임 면책 조항: 자세한 내용은 https://를 참조하십시오. www.meanwell.com/serviceDisclaimer.aspx |
|||||
