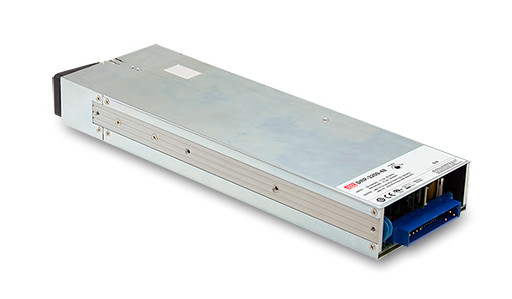

Mean Well DPR 시리즈 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
와트:
3200
특징:
완전한 랙 마운트 프론트 엔드 솔루션: 정류기 및 충전기
1U 로우 프로파일
19인치 랙 선반 사용 가능
기술
| 모델 | DRP-3200-24 | DRP-3200-48 | |||
|
출력 |
DC 전압 | 24V | 48V | ||
| 정격 전류 | 133A | 67A | |||
| 전류 범위 | 0 ~ 133A | 0 ~ 67A | |||
| 정격 전력 | 3192W | 3216W | |||
| 리플 & 노이즈 (최대)참고 2,3 | 300mVp-p | 480mVp-p | |||
| 전압 조정 범위 | 23.5 ~ 30V | 47.5 ~ 58.8V | |||
| 전압 허용 오차참고 4 | ±1.0% | ±1.0% | |||
| 라인 규제 | ±0.5% | ±0.5% | |||
| 부하 규제 | ±0.5% | ±0.5% | |||
| 설정, 상승 시간 | 1500ms, 60ms/230VAC (최대 부하) | ||||
| 유지 시간 (Typ.) | 16ms / 230VAC (75% 부하) 9ms / 230VAC (최대 부하) | ||||
|
입력 |
전압 범위 참고 5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| 주파수 범위 | 47 ~ 63Hz | ||||
| 역률 (Typ.) | 0.97/230VAC (최대 부하) | ||||
| 효율 (Typ.) 참고 6 | 93.5% | 94.5% | |||
| AC 전류 (Typ.) 참고 5 | 17A/230VAC | ||||
| 돌입 전류 (Typ.) | 콜드 스타트 55A/230VAC | ||||
| 누설 전류 | <1.5mA / 230VAC | ||||
|
보호 |
과부하 |
105 ~ 115% 정격 전류 | |||
| 보호 유형: 정전류 제한, 5초 후 O/P 전압 차단. O/P 전압이 떨어진 후, 복구하기 위해 다시 전원 켜기 | |||||
|
과전압 |
31.5 ~ 37.5V | 63 ~ 75V | |||
| 보호 유형: O/P 전압 차단, 복구하기 위해 다시 전원 켜기 | |||||
| 과온도 | O/P 전압 차단, 온도가 내려간 후 자동 복구 | ||||
|
기능 |
출력 전압 프로그래밍 가능(PV) |
출력 전압 조정은 공칭 출력 전압의 50 ~ 125%까지 허용됩니다. 다음 페이지의 기능 매뉴얼을 참조하십시오. | |||
| 정전류 레벨 프로그래밍 가능(PC) | 정전류 레벨 조정은 정격 전류의 20 ~ 100%까지 허용됩니다. 다음 페이지의 기능 매뉴얼을 참조하십시오. | ||||
| 원격 ON-OFF 제어 | 전기 신호 또는 무접점 접점으로 Power ON: 단락 Power OFF: 개방. 다음 페이지의 기능 매뉴얼을 참조하십시오. | ||||
| 원격 감지 | 최대 0.5V까지 부하 배선에서의 전압 강하 보상. 다음 페이지의 기능 매뉴얼을 참조하십시오. | ||||
| 보조 전원 | 5V @ 0.3A, 허용 오차 ±10%, 리플 150mVp-p, 12V @ 0.8A, 허용 오차 ±10%, 리플 450mVp-p | ||||
| 알람 신호 | T-Alarm, AC-OK 및 DC-OK를 위한 절연 TTL 신호 출력. 다음 페이지의 기능 매뉴얼을 참조하십시오. | ||||
|
환경 |
작동 온도 | -30 ~ +70℃ ("감소 곡선" 참조) | |||
| 작동 습도 | 20 ~ 90% RH 비응축 | ||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH 비응축 | ||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | ||||
| 진동 | 10 ~ 500Hz, 2G 10분/1사이클, X, Y, Z 축 각각 60분 | ||||
|
안전 및 EMC (참고 9) |
안전 표준 | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 승인 | |||
| 내전압 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | ||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||
|
EMC 방출 |
매개변수 | 표준 | 테스트 레벨 / 참고 | ||
| 전도 | BS EN/EN55032 (CISPR32) | Class B | |||
| 방사 | BS EN/EN55032 (CISPR32) | Class A | |||
| 고조파 전류 | BS EN/EN61000-3-2 | ----- | |||
| 전압 플리커 | BS EN/EN61000-3-3 | ----- | |||
|
EMC 내성 |
BS EN/EN55024, BS EN/EN61000-6-2 | ||||
| 매개변수 | 표준 | 테스트 레벨 / 참고 | |||
| ESD | BS EN/EN61000-4-2 | 레벨 3, 8KV 공기; 레벨 2, 4KV 접촉 | |||
| 방사 | BS EN/EN61000-4-3 | 레벨 3 | |||
| EFT / 버스트 | BS EN/EN61000-4-4 | 레벨 3 | |||
| 서지 | BS EN/EN61000-6-2 | 2KV/라인-라인 4KV/라인-어스 | |||
| 전도 | BS EN/EN61000-4-6 | 레벨 3 | |||
| 자기장 | BS EN/EN61000-4-8 | 레벨 4 | |||
| 전압 강하 및 중단 | BS EN/EN61000-4-11 |
>95% 강하 0.5 주기, 30% 강하 25 주기, >95% 중단 250 주기 |
|||
|
기타 |
MTBF | 535.5K 시간 최소 Telcordia SR-332 (Bellcore); 44.6K 시간 최소 MIL-HDBK-217F (25℃) | |||
| 치수 | 325*107*41mm (L*W*H) | ||||
| 포장 | 2.65Kg;4pcs/11.6Kg/0.87CUFT | ||||
| 참고 |
1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 25℃의 주변 온도에서 측정됩니다. 2. 리플 & 노이즈는 0.1uf & 47uf 병렬 커패시터로 종단된 12" 꼬인 쌍선으로 20MHz 대역폭에서 측정됩니다. 3. 가변 부하 응용 프로그램 또는 병렬 작동 시 출력 전압의 리플은 경부하 조건에서 SPEC보다 높을 수 있습니다. 출력 부하가 5% 이상이면 정상적인 리플 수준으로 돌아갑니다. 4. 허용 오차: 설정 허용 오차, 라인 규제 및 부하 규제를 포함합니다. 5. 낮은 입력 전압에서는 감소가 필요할 수 있습니다. 자세한 내용은 감소 곡선을 확인하십시오. 6. 효율은 75% 부하에서 측정됩니다. 7. Vo를 조정하기 위해 PV 신호를 사용하는 경우 특정 작동 조건에서 Vo의 리플 노이즈가 이 사양에 정의된 정격을 약간 초과할 수 있습니다. 8. O/P 전압이 아래로 떨어지면 출력이 차단됩니다.< 80% Vset for 5 초, 복구하려면 다시 전원 켜기. 9. 전원은 최종 장비에 설치될 구성 요소로 간주됩니다. 모든 EMC 테스트는 1mm 두께의 600mm*900mm 금속판에 장치를 장착하여 수행되었습니다. 최종 장비는 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 이러한 EMC 테스트를 수행하는 방법에 대한 지침은 “구성 요소 전원 공급 장치의 EMI 테스트”를 참조하십시오. (http://www.meanwell.com에서 사용 가능) 10. 2000m(6500ft) 이상의 작동 고도에 대한 팬리스 모델의 주변 온도 감소는 3.5℃/1000m이고 팬 모델의 경우 5℃/1000m입니다. ※ 제품 책임 면책 조항: 자세한 내용은 https://www.meanwell.com/serviceDisclaimer.aspx |
||||
를 참조하십시오.
