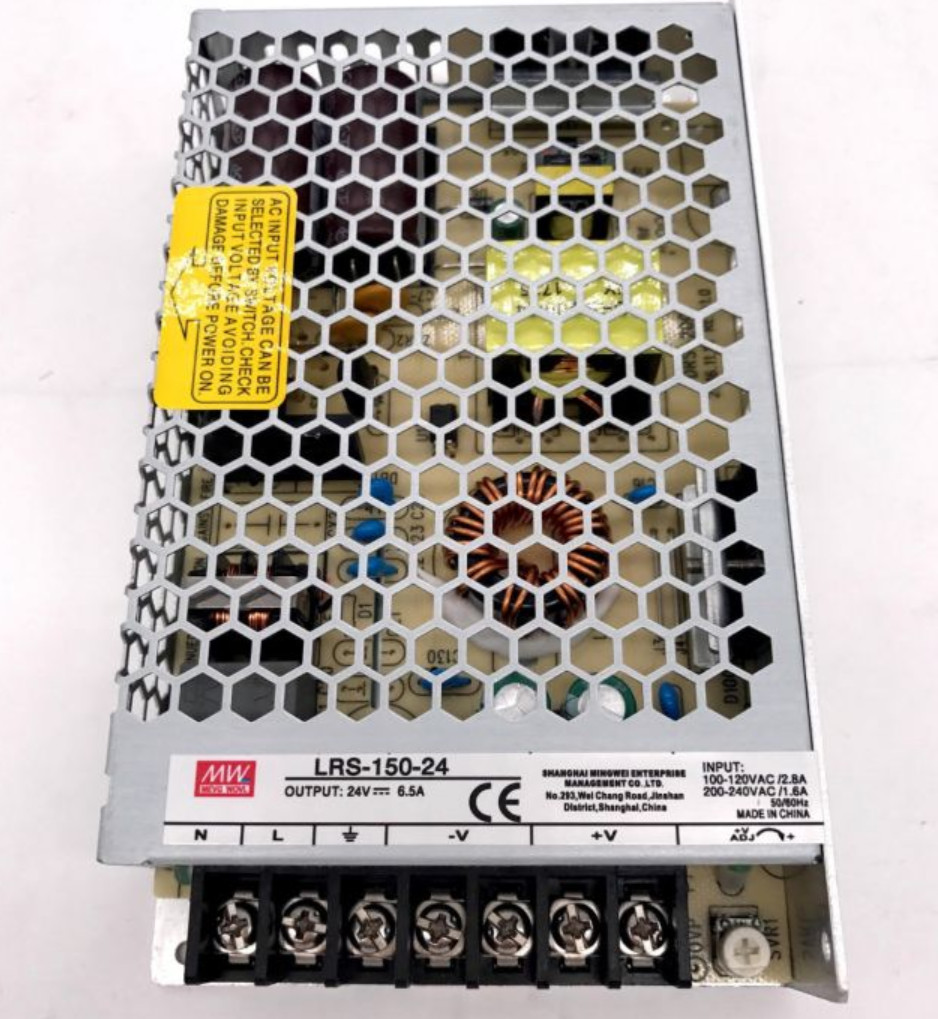

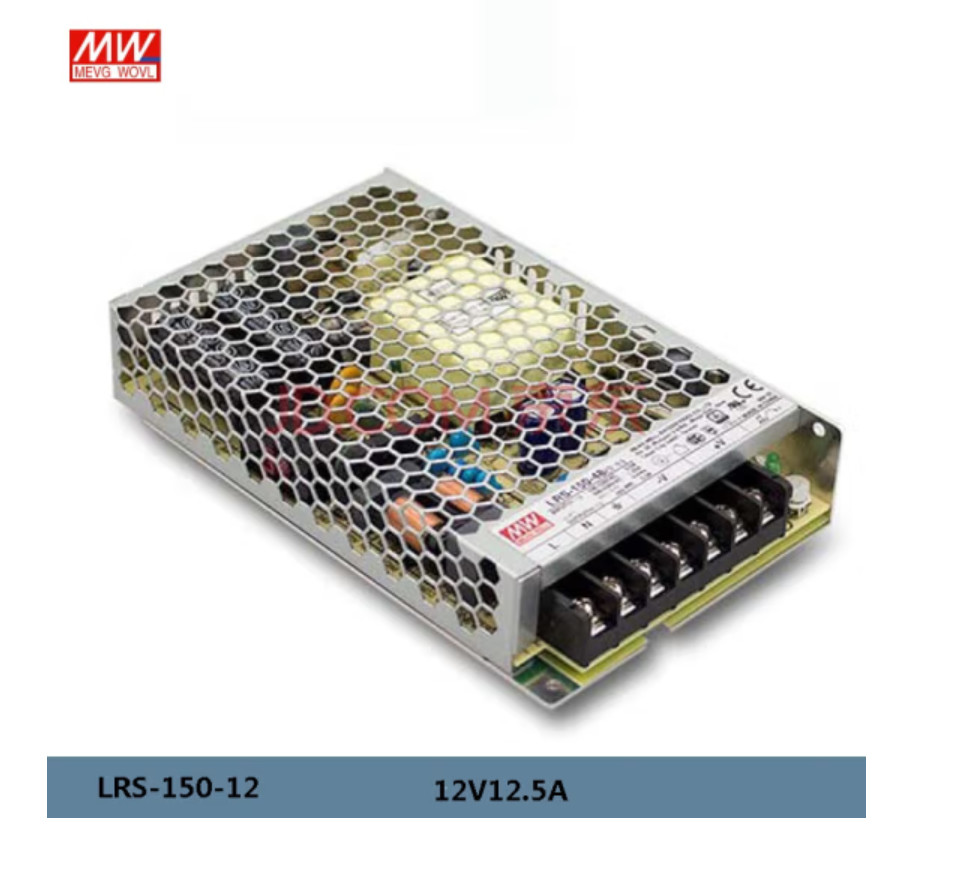

Mean Well LRS 시리즈 150W 단일 스위칭 전원 공급 장치 LRS-150 LRS-150-24 LRS-150-12 24V 6.5A 12V6.2A LRS-150-12
Mean Well LRS 시리즈 150W 단일 스위칭 전원 공급 장치 LRS-150 LRS-150-24 LRS-150-12 24V 6.5A 12V6.2A LRS-150-12
응용 분야:
설명:
LRS-150 시리즈는 30mm의 낮은 프로파일 디자인을 갖춘 150W 단일 출력 밀폐형 전원 공급 장치입니다. 85-264Vac 전체 범위 입력을 채택하여 전체 시리즈는 12V, 15V, 24V, 36V 및 48V의 출력 전압 라인을 제공합니다.
최대 90%의 고효율 외에도 금속 메쉬 케이스 디자인은 LRS-150의 방열을 향상시켜 전체 시리즈가 팬 없이 공기 대류 하에서 -30°에서 70°까지 작동합니다.
매우 낮은 무부하 전력 소비(0.3W 미만)를 제공하여 최종 시스템이 전 세계 에너지 요구 사항을 쉽게 충족할 수 있도록 합니다.
기술
| 모델 | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-150-48 | |
|
출력 |
DC 전압 | 12V | 15V | 24V | 36V | 48V |
| 정격 전류 | 12.5A | 10A | 6.5A | 4.3A | 3.3A | |
| 전류 범위 | 0 ~ 12.5A | 0 ~ 10A | 0 ~ 6.5A | 0 ~ 4.3A | 0 ~ 3.3A | |
| 정격 전력 | 150W | 150W | 156W | 154.8W | 158.4W | |
| 리플 & 노이즈 (최대)참고 2 | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | 200mVp-p | |
| 전압 조정 범위 | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| 전압공차 참고 3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규정참고 4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 부하 규정참고 5 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 설정, 상승 시간 | 500ms, 30ms/230VAC 500ms, 30ms/115VAC (최대 부하) | |||||
| 유지 시간 (일반) | 40ms/230VAC 35ms/115VAC (최대 부하) | |||||
|
입력 |
전압 범위 | 85 ~ 132VAC / 170 ~ 264VAC (스위치 사용) 240 ~ 370VDC (230VAC에서 스위치 켜짐) | ||||
| 주파수 범위 | 47 ~ 63Hz | |||||
| 효율 (일반) | 87.5% | 88.5% | 89% | 89% | 90% | |
| AC 전류 (일반) | 3A/115VAC 1.7A/230VAC | |||||
| 돌입 전류 (일반) | COLD STAR 60A/230VAC | |||||
| 누설 전류 | <0.75mA / 240VAC | |||||
|
보호 |
과부하 | 110 ~ 140% 정격 출력 전력 | ||||
| 보호 유형: 히컵 모드, 고장 조건 제거 후 자동 복구 | ||||||
| 과전압 | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| 보호 유형: 출력 전압 차단, 전원 재투입하여 복구 | ||||||
| 과온도 | 출력 전압 차단, 전원 재투입하여 복구 | |||||
|
환경 |
작동 온도 | -30 ~ +70℃ ("감소 곡선" 참조) | ||||
| 작동 습도 | 20 ~ 90% RH 비응축 | |||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH 비응축 | |||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | |||||
| 진동 | 10 ~ 500Hz, 5G 10분./1주기, X, Y, Z 축 각각 60분. | |||||
| 과전압 범주 | Ⅱ; BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 준수; 고도 최대 2000미터 | |||||
|
안전 및 EMC (참고 7) |
안전 표준 |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,KC K60950-1(LRS-150-12 전용), BIS IS13252(Part1): 2010/IEC 60950-1: 2005, AS/NZS 62368.1(CB 기준) 승인 |
||||
| 내전압 | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||
| 절연 저항 | I/P-O/P, I/P-FG, O/P-FG:100M 옴 / 500VDC / 25℃/ 70% RH | |||||
| EMC 방출 | BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A(≤75% 부하), BS EN/EN61000-3-3,GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(LRS-150-12 전용) 준수 | |||||
| EMC 내성 | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2) 준수, 중공업 레벨, EAC TP TC 020,KC KN32,KN35(LRS-150-12 전용) | |||||
|
기타 |
MTBF | 2707.7K 시간 이상. Telcordia SR-332 (Bellcore) ; 558.2K 시간 이상. MIL-HDBK-217F (25℃) | ||||
| 치수 | 159*97*30mm (L*W*H) | |||||
| 포장 | 0.48Kg ; 30개/15.4Kg/0.75CUFT | |||||
