Mean Well LRS 시리즈 정류기 75W 단일 출력 스위칭 전원 공급 장치 LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
특징:
응용 분야:
설명:

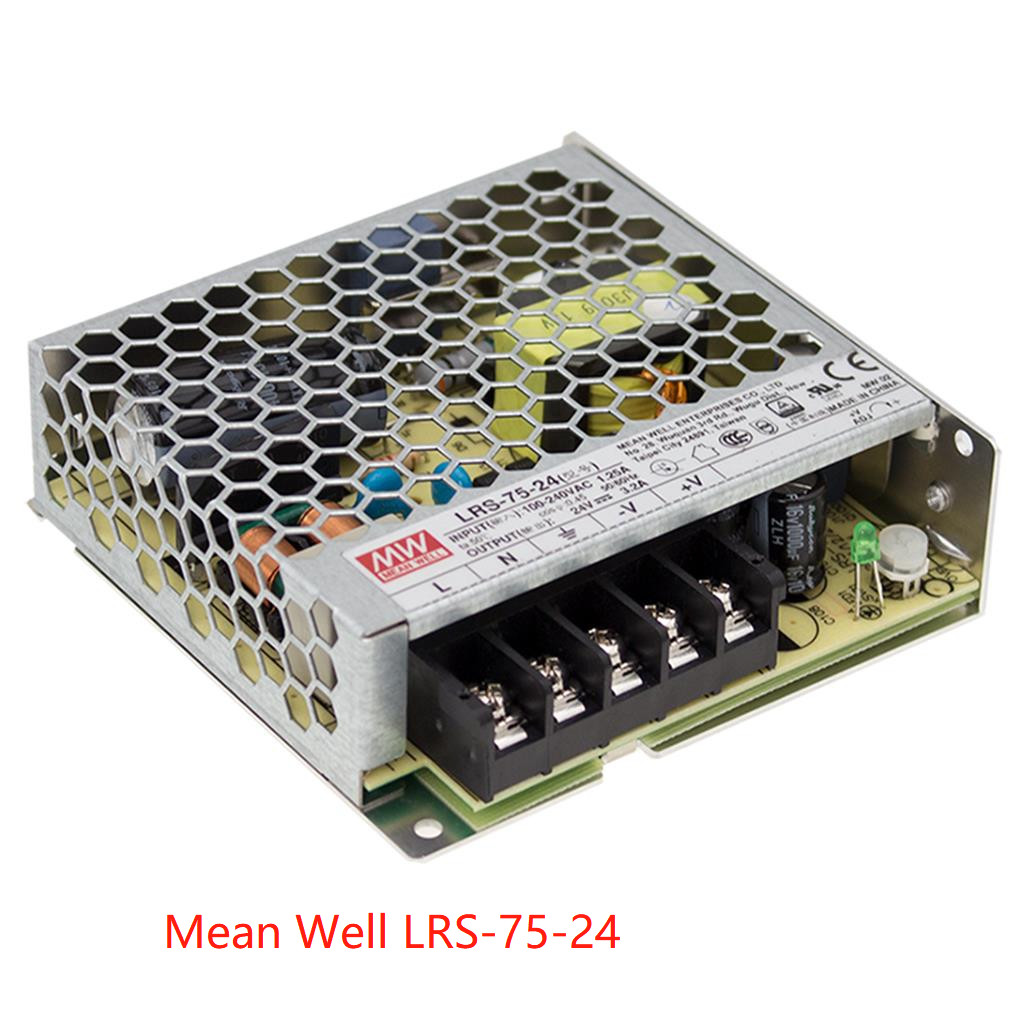

LRS-75 시리즈는 30mm 로우 프로파일 디자인의 75W 단일 출력 밀폐형 전원 공급 장치로, 전체 범위 85-264Vac 입력을 채택하여 전체 시리즈는 5V 12V.15V, 24V, 36V 및 48V의 출력 전압 라인을 제공합니다.
최대 91.5%의 고효율 외에도 금속 메쉬 케이스 디자인은 LRS-75의 방열을 향상시켜 전체 시리즈가 팬 없이 공기 대류 하에서 -30°에서 70°까지 작동합니다.
극도로 낮은 무부하 전력 소비(0.3W 미만)를 제공하여 최종 시스템이 전 세계 에너지 요구 사항을 쉽게 충족할 수 있도록 합니다.
LRS-75는 완전한 보호 기능과 5G 방진 기능을 갖추고 있습니다.
국제 안전 규정을 준수합니다.
LRS-75 시리즈는 다양한 산업 응용 분야에 대한 높은 가격 대비 성능 전원 공급 장치 솔루션으로 사용됩니다.
기술
| 모델 | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
출력 |
DC 전압 | 5V | 12V | 15V | 24V | 36V | 48V |
| 정격 전류 | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| 전류 범위 | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| 정격 전력 | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| 리플 & 노이즈 (최대)참고 2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 전압 조정 범위 | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| 전압공차 참고 3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 조정참고 4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조정참고 5 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 설정, 상승 시간 | 500ms, 30ms/230VAC 500ms, 30ms/115VAC (전체 부하) | ||||||
| 유지 시간(Typ.) | 60ms/230VAC 12ms/115VAC (전체 부하) | ||||||
|
입력 |
전압 범위 | 85 ~ 264VAC 120 ~ 373VDC | |||||
| 주파수 범위 | 47 ~ 63Hz | ||||||
| 효율(Typ.) | 86.5% | 89% | 89% | 90% | 91.5% | 91.5% | |
| AC 전류(Typ.) | 1.4A/115VAC 0.85A/230VAC | ||||||
| 돌입 전류(Typ.) | 콜드 스타트 65A/230VAC | ||||||
| 누설 전류 | <0.75mA / 240VAC | ||||||
|
보호 |
과부하 | 110 ~ 150% 정격 출력 전력 | |||||
| 보호 유형: 히컵 모드, 고장 조건 제거 후 자동 복구 | |||||||
| 과전압 | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| 보호 유형: 출력 전압 차단, 전원 재투입하여 복구 | |||||||
|
환경 |
작동 온도 | -30 ~ +70℃ ("감소 곡선" 참조) | |||||
| 작동 습도 | 20 ~ 90% RH 비응축 | ||||||
| 보관 온도, 습도 | -40 ~ +85℃, 10 ~ 95% RH 비응축 | ||||||
| 온도 계수 | ±0.03%/℃ (0 ~ 50℃) | ||||||
| 진동 | 10 ~ 500Hz, 5G 10분./1주기, X, Y, Z 축 각각 60분 | ||||||
| 과전압 범주 |
Ⅱ; BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 준수; 최대 2000미터 고도 |
||||||
|
안전 & EMC(참고 8) 안전 표준 |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368.1(CB), KC K60950-1(LRS-75-12/24에만 해당), BIS IS13252(Part1): |
2010/IEC 60950-1: 2005 승인 내전압 |
|||||
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | 절연 저항 | ||||||
| I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH | EMC 방출 | ||||||
| BS EN/EN55032(CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35(LRS-75-12/24에만 해당) 준수 | EMC 내성 | ||||||
| BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020, KC Kn32, KN35(LRS-75-12/24에만 해당) 준수 |
기타 MTBF |
||||||
|
3334.3K 시간 이상 Telcordia SR-332(Bellcore); 667.2K 시간 이상 MIL-HDBK-217F(25℃) |
치수 | 99*97*30mm (L*W*H) | |||||
| 포장 | 0.25Kg; 45개/12.25Kg/0.77CUFT | ||||||
| 참고 | 1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 25℃ 주변 온도에서 측정됩니다. | ||||||
| 2. 리플 및 노이즈는 0.1uf & 47uf 병렬 커패시터로 종단된 12" 꼬임 쌍선으로 20MHz 대역폭에서 측정됩니다. |
3. 공차: 설정 공차, 라인 조정 및 부하 조정을 포함합니다. 4. 라인 조정은 정격 부하에서 낮은 라인에서 높은 라인까지 측정됩니다. |
||||||
| 5. 부하 조정은 0%에서 100% 정격 부하까지 측정됩니다. | |||||||
| 6. 설정 시간 길이는 콜드 첫 번째 시작 시 측정됩니다. 전원 공급 장치를 매우 빠르게 켜고 끄면 설정 시간이 증가할 수 있습니다. | |||||||
| 7. 2000m(6500ft)보다 높은 작동 고도에는 5℃/1000m의 주변 온도 감소가 필요합니다. | |||||||
| 8. 전원 공급 장치는 최종 장비에 설치될 구성 요소로 간주됩니다. 모든 EMC 테스트는 1mm 두께의 360mm*360mm 금속판에 장치를 장착하여 실행되었습니다. 최종 장비는 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 이러한 EMC 테스트를 수행하는 방법에 대한 지침은 “구성 요소 전원 공급 장치의 EMI 테스트”를 참조하십시오. | |||||||
| (http://www.meanwell.com에서 사용 가능) | |||||||
| ※ 제품 책임 면책 조항: 자세한 내용은 https://를 참조하십시오. | |||||||
| www.meanwell.com/serviceDisclaimer.aspx | |||||||
