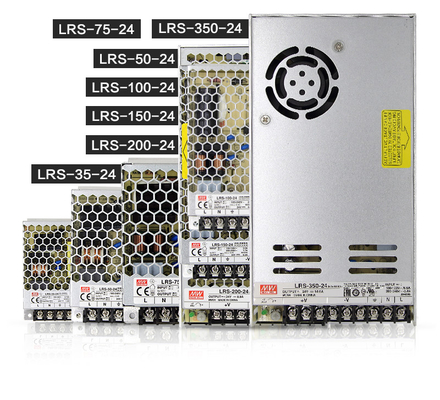

전원 공급기 LRS-50-5 LRS-50-12 LRS-50-24 LRS 시리즈를 35W- 350W에서 바꾸는 LRS 시리즈 정류기 50W 단일 출력을 잘 의미하세요
특징 :
애플리케이션 :
기술 :
LRS-50은 완전한 방지 기능과 5G 반대 진동 역량을 가지고 있습니다.
그것은 국제적 안전 규정으로 따릅니다.
LRS-50 시리즈는 다양한 산업 적용을 위한 성능 전원 보급액에 높은 가격의 역할을 합니다 . .
기술적입니다
| 모델 | LRS-50-3.3 | LRS-50-5 | LRS-50-12 | LRS-50-15 | LRS-50-24 | LRS-50-36 | LRS-50-48 | ||
|
출력 |
직류 전압 | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V | |
| 정격 전류 | 10A | 10A | 4.2A | 3.4A | 2.2A | 1.45A | 1.1A | ||
| 전류 범위 | 0 ~ 10A | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 3.4A | 0 ~ 2.2A | 0 ~ 1.45A | 0 ~ 1.1A | ||
| 정격 전력 | 33W | 50W | 50.4W | 51W | 52.8W | 52.2W | 52.8W | ||
| 잔물결과 소음 (최대.) Note.2 | 80mVp Ｐ | 80mVp Ｐ | 120mVp Ｐ | 120mVp Ｐ | 150mVp Ｐ | 200mVp Ｐ | 200mVp Ｐ | ||
| 전압 ADJ. 범위 | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | ||
| 전압 허용 오차 Note.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||
| 선로 전압 변동률 Note.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 부하 변동분 Note.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 상승 시간, 셋업합니다 | 전부하에 있는 1000 부인 콤마 30 ms/230VAC 2000 ms,30ms/115VAC | ||||||||
| 홀드 업 타임즈 지 (Typ.) | 전부하에 있는 30 ms/230VAC 12 ms/115VAC | ||||||||
|
입력 |
전압 범위 | 85 ~ 264VAC 120 ~ 373VDC | |||||||
| 주파수 범위 | 47 ~ 63Hz | ||||||||
| 효율 (Typ.) | 80% | 83% | 86% | 88% | 88% | 89% | 90% | ||
| AC 전류 (Typ.) | 0.95A/115VAC 0.56A/230VAC | ||||||||
| 유입 전류 (Typ.) | 저온 시동 45A/230VAC | ||||||||
| 누설 전류 | <0> | ||||||||
|
보호 |
과부하 | 110 ~ 150% 정격 출력 | |||||||
| 보호 유형 : 장애 상태가 제거되는 후에 방식을 딸꾹질을 하고 자동적으로 복구됩니다 | |||||||||
| 오버 전압 | 3.8 ~ 4.45V | 5.9~ 7.3V | 13.8 ~ 17.2V | 18.75 ~ 25.75V | 28.8 ~ 36.6V | 41.4 ~ 51.6V | 55.2 ~ 67.8V | ||
| 보호 유형 : 정지 o/p 전압이 복구되기 위해 계속 재동력 공급합니다 | |||||||||
|
환경 |
일하는 임시. | -30 ~ +70C는 (경감 곡선을 언급합니다) | |||||||
| 일하는 습도 | 20 ~ 90% RH 불응축 | ||||||||
| 저장 고층기상관측통보식, 습도 | -40 ~ +85C, 10 ~ 95% RH 불응축 | ||||||||
| 임시. 계수 | ±0.03%/C (0 ~ 50C) | ||||||||
| 진동 | 10 ~ 500Hz, 5G 10 분.60 분인 /1cycle. 각각 Ｘ, Ｙ, z축을 따라 | ||||||||
| 전압 범주 위에서 | 3세 ; BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN / EN62477-1에 대한 순응성 ; 2000 미터에 달하는 고도 | ||||||||
|
안전성 & EMC (기록 9) |
안전 기준 |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2- 16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS / NZS 60950.1 (CB에 의해), (단지 LRS-50-12/24를 위한) KC K60950-1, BIS IS13252(Part1) : 2010년 / 국제전기기술위원회 60950-1 : 2005년은 찬성했습니다 | |||||||
| 내전압 | I/P-O/P :4KVAC I/P-FG :2KVAC O/P-FG :1.25KVAC | ||||||||
| 격리 저항 | I/P-O/P, I/P-FG, O/P-FG :100M 오옴 / 500VDC / 25C/ 70% RH | ||||||||
| EMC 발행 | BS EN/EN55032 (CISPR32) 클래스 B에 대한 순응성, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, (단지 LRS-50-12/24를 위한) KN35 | ||||||||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN / EN50082-2), 중공업 수준, EAC TP TC 020, KC KN32,KN35에 대한 순응성 (단지 LRS-50-12/24를 위해) | ||||||||
|
다른 사람 |
MTBF | 3149.8K 하스 분. 텔코디아 SR-332 (벨코어) ; 561.6Khrs 분. MIL-HDBK-217F (25C) | |||||||
| 차원 | 99*82*30mm (L*W*H) | ||||||||
| 포장 | 0.23Kg ; 60 pcs/14.8Kg/0.88CUFT | ||||||||
| 기록 |
1. 특별히 언급된 모든 매개 변수 낫은 230VAC 입력, 정격 부하와 25C의 대기 온도에서 측정됩니다. 2. 잔물결 & 소음은 12가 " 0.1uf와 47uf 병렬 케페시터로 종결된 pair.wire를 구긴 사용하는 것에 의한 20MHz의 대역폭에서 측정됩니다. 3. 허용한도 : 설치 허용한도, 선로 전압 변동률과 부하 변동분을 포함합니다. 4. 선로 전압 변동률은 하부 라인에서 정격 부하에 있는 하이 라인까지 측정됩니다. 5. 부하 변동분은 0%에서부터 100% 정격 부하까지 측정됩니다. 6. 준비작업 시간의 길이는 추운 첫번째 시작에서 측정됩니다. 전원 공급기가 매우 빨리 준비작업 시간을 증가시키도록 유도할 수 있는 전환 oN/oFF. 7. 부하율 0~50%, 더 적은 스위칭 파워가 잔물결과 리플 잡음이 상술을 넘어서게 할 버스트 작동에 의해 감소되는 3.3V,5V. 8. 5C/1000m의 에워싼 고온 감소 정격은 2000m(6500ft)보다 더 큰 높이를 운영해서 필요합니다. 9. 전원 공급기는 마지막 장비 안으로 설치될 부품으로 간주됩니다. 모든 EMC 테스트는 있고 유닛프온을 탑재함으로써 실행됩니다 두께의 1 밀리미터와 360mmG360mm 금속판. 마지막 장비는 그것이 여전히 EMC 지시를 만나는 re.confirmed여야 합니다. 어떻게 작동하는지에 대한 유도를 위해 이러한 EMC 실험은 미안하지만, 성분 전원 공급기의 " ·EMl 실험을 언급합니다 (http://www.meanwell.com에 이용 가능한 것으로) ※ 생산물책임제도 거부자 : 자세한 정보를 원하면 미안하지만, https://www.meanwell.com/serviceDisclaimer.aspx를 언급하세요 |
||||||||
