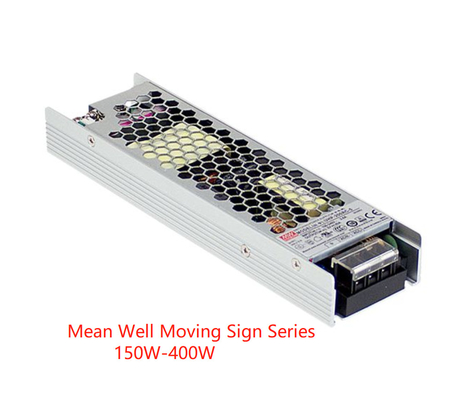

평균 우물 이동 신호 시리즈 150W- 400W PFC LSP-150 HSP-200 UHP-200A HSP-300과 단일 출력
평균 우물 이동 신호 시리즈 150W- 400W PFC LSP-150 HSP-200 UHP-200A HSP-300과 단일 출력
가벼운 무게와 낮은 프로필
고효율의 이동 신호 애플리케이션에 적합합니다
합성 코팅 (HSP, HDP, NEL, HSN 시리즈)
반 냄비 및 비 스프래치에 대한 설계 (ERP 시리즈)
매개 변수:
| 모델 | LSP-160-33 | LSP-160-42 | LSP-160 -5 | LSP-160-12 | LSP-160-24 | LSP-160-36 | LSP-160-48 | |
|
출력 |
DC 전압 | 3.3V | 4.2V | 5V | 12V | 24V | 36V | 48V |
| 가등급 전류 | 32A | 32A | 32A | 13.5A | 6.75A | 4.5A | 3.4A | |
| 등급 전력(공류) | 105.6W | 134.4W | 160W | 162W | 162W | 162W | 163.2W | |
| 리플 & 노이즈 (최다)참고해2 | 200mVp-p | 200mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | |
| 전압 ADJ 범위 | 3.2~3.5V | 4~4.5V | 4.7~5.3V | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
| 전압 용도참고해3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규정 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| 부하 규제 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| SETUP, RISE 시간 | 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC 완전 부하에서 | |||||||
| 시간 (형) | 10ms/230VAC 10ms/115VAC | |||||||
|
입력 |
전압 범위 참고해4 | 100 ~ 264VAC 141 ~ 370VDC | ||||||
| 주파수 범위 | 47~63Hz | |||||||
| 전력 요인 (형) | PF≥0.94/230VAC PF≥0.98/115VAC 완전 부하에서 | |||||||
| 효율성 (형) | 870.5% | 880.5% | 890.5% | 920.5% | 930.5% | 930.5% | 930.5% | |
| AC 전류 (형) | 2.2A/115VAC 1.1A/230VAC | |||||||
| 입력 전류 (형) | 냉동 시작 45A/115VAC 85A/230VAC | |||||||
| 누출 전류 | <0.75mA / 240VAC | |||||||
|
보호 |
단축 | 점프 보호,오차 상태 제거 후 자동으로 복구 | ||||||
| 과부하 | 110~140% 등급 출력 | |||||||
| 보호 유형: 일정한 전류 제한,부하의 지속적인 증가는 콧수염 보호, 오류 상태가 제거 된 후 자동으로 복구됩니다. | ||||||||
|
초전압 |
3.8~4.6V | 4.62 ~ 5.46V | 50.75 ~ 6.75V | 13.2 ~ 15.6V | 26.4 ~ 31.2V | 39.6 ~ 46.8V | 52.8 ~ 62.4V | |
| 보호 유형: O/O 전압을 끄고, 복구하기 위해 다시 켜 | ||||||||
| 과열 | O / P 전압을 끄고, 온도가 떨어지면 회복하기 위해 다시 전원을 | |||||||
|
기능 |
현재 분배 | 사용 설명서를 참조하십시오. | ||||||
| DC OK 신호 | 접촉 등급 (최대):15Vdc/10mA 저항 부하 | |||||||
|
환경 |
작업 시간 | -30 ~ +70°C ((저분화 곡선 참조) | ||||||
| 작업 습도 | 20 ~ 90% RH 응축되지 않는 | |||||||
| 보관 시간, 습도 | -40 ~ +85°C, 10 ~ 95% RH 응축되지 않습니다. | |||||||
| 시간 계수 | ±0.03%/°C (0 ~ 50°C) | |||||||
| 진동 | 10 ~ 500Hz, 5G 10분/1주기, X, Y, Z 축을 따라 각각 60분 | |||||||
|
안전 및 EMC (참고6) |
안전 표준 | UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 승인, 설계는 BS EN/EN60335-1을 참조하십시오. | ||||||
| 정전 전압 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| 격리 저항성 | I/P-O/P, I/P-FG, O/P-FG:100M 오름/500VDC/25°C/70%RH | |||||||
| EMC 방출 | BS EN/EN55032,GB9254,B 클래스,BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 | |||||||
| 전자 전기 면역 | BS EN/EN61000-4-2에 준하는 것3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), 중공업 수준, EAC TP TC 020 | |||||||
|
다른 것 |
MTBF | 2092.7K hrs min Telcordia TR/SR-332 (벨코어)282.7K hrs min. MIL-HDBK-217F (25°C) | ||||||
| 차원 | 194*55*20mm (L*W*H) | |||||||
| 포장 | 0.356kg; 30pcs/11.68kg/0.6CUFT | |||||||
|
참고: |
1특별히 언급되지 않은 모든 매개 변수는 230VAC 입력, 등급 부하 및 25 °C의 주변 온도에서 측정됩니다. 2. 리플 & 노이즈는 0.1uf & 47uf 평행 콘덴서로 끝나는 12 "틀린 쌍-선으로 대역폭의 20MHz에서 측정됩니다. 3허용: 설정 허용, 라인 조절 및 부하 조절을 포함합니다. 4. 낮은 입력 전압 하에서 감소가 필요할 수 있습니다. 더 자세한 내용은 감소 곡선을 확인하십시오. 5- 5°C/1000m의 주변 온도 감축은 2000m (6,500ft) 이상의 운영 고도에 필요합니다. 6전원 공급은 최종 장비에 설치 될 부품으로 간주됩니다. 최종 장비가 다시 확인되어야합니다. 이 EMC 테스트를 수행하는 방법에 대한 지침을 위해 부품 전원 공급 장치의 EMI 테스트를 참조하십시오. (이번 페이지에서 사용할 수 있습니다.http://www.meanwell.com) ※ 제품 책임 배제: 자세한 내용은 https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||
