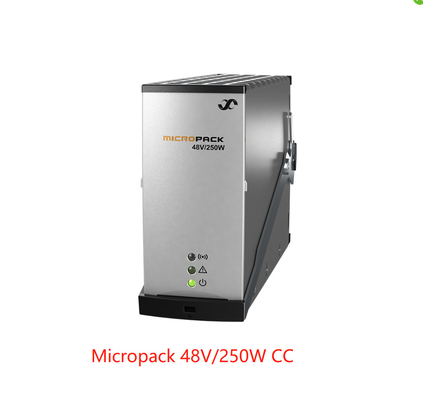

엘텍 마이크로팩 정류기 모듈 48V/250W (호기 부품 : 241120.100)
엘텍 마이크로팩 정류기 모듈 48V/250W (호기 부품 : 241120.100)
소형, 모두 갖춰진 딘 레일 전력 모듈
마이크로팩 전원 시스템은 당신의 네트워크 한 걸음 더를 확장합니다. 일반적으로 사이에 부하 범위로
120W와 1000W와 안에 12, 24와 48V 옵션, 시스템은 여러 가지의 적용을 위해 완벽합니다.
매개 변수 :
| 모델 | 12V / 120W | 24V / 240W | 48V / 250W |
| 부품번호 | 241120.300 | 241120.200 | 241120.100 |
| 입력 데이터 | |||
| 전압 범위 | 85 - 300 Ｖ AC/ DC 1) | ||
| (명목상인) 전압 범위 | 130 - 275 Ｖ AC/ DC | 185 - 275 Ｖ AC/ DC 1) | |
| 주파수 | 0 - 66 Hz 1) | ||
| 최대 전류, 230V 입력 / 전체적 (상승) | 0.6 / 2.0 A | 1.2 / 2.0 A | 1.2 / 1.9 A |
| 최대 접지 누설전류 | 2.0 마 (@ 250V AC/ 50Hz) | ||
| 역율 | 0.97 (@ 70 - 100 % 로드) | 0.98 (@ 55 - 100 % 로드) | 0.98 (@ 50 - 100 % 로드) |
| THD (@ 230 VAC) | < 5=""> | < 5=""> | < 5=""> |
| 보호 | 일시적인 보호를 위한 바리스터, 양쪽 라인 (2x 2.0 A)에서 퓨즈, 300 Ｖ AC/ DC 위의 중단 | ||
| 출력 데이터 | |||
| 디폴트 전압 | 13.6 Ｖ DC | 27.2 VDC | 53.5 VDC |
| 전압 범위 | 10.7 - 18.0 Ｖ DC | 21.5 - 36 VDC | 43.5 - 57.6 Ｖ DC |
| 제어기 없는 전압 범위 | 10.7 - 15.0 Ｖ DC | 21.5 - 30 VDC | 43.5 - 57.6 Ｖ DC |
| # Pb 셀은 (1.8 - 2.4개 Ｖ DC/ 셀)을 지원했습니다 | 6 - 7 | 12 - 15 | 24 |
| # 니켈-카드뮬 전지 셀은 (1.05 - 1.65개 Ｖ DC/ 셀)을 지원했습니다 | 10 - 11 2) | 20 - 222) | - |
| MAX 출력, 명목상 / 60s 상승 | 120 Ｗ / 160 Ｗ | 240 Ｗ / 315 Ｗ | 250 Ｗ / - |
| 최대 전류, @12/ 24/ 48V DC / 상승 / QT 3) | 10 / 15 / 55 A | 10 / 15 / 55 A | / 당 5 - / - |
| 현재 공유 | 10부터 100% 로드까지 최대 전류의 ±5% | ||
| 스태틱 전압 규정 ± | 0.5% 10% 에서 100% 까지의 로드와 명목상 입력 | ||
| 구동 전압 변동 규정 | ± 5 % < 10ms=""> | ||
| 홀드-업 타임, 디폴트 전압과 전체 출력 | 20 부인 콤마 Ｖ OUT > 10.7 VDC | 20 부인 콤마 VOUT > 21.5 VDC | 20 부인 콤마 VOUT > 43 VDC |
| 립펠과 소음, 30 마하즈 보세 창고. / 소포미터릭 | < 200="" mV="" PP=""> | < 200="" mV="" PP=""> | < 150="" mV="" PP=""> |
| 보호 | 과전압 셧다운, 단락 회로 증명, 고온, 핫 플러그 인 침입 전류 제한, 퓨즈 | ||
| 다른 규격 | |||
| 명목상 input/ 출력, peak/ 범위에 있는 효율성 | 89.5% / >88%, 50-100% 로드 | 93.0% / >92%, 50-100% 로드 | 93.6% / >93%, 50-100% 로드 |
| 차단 | 3.0 코프액 - 입출력, 1.5 kV AC - 입력 어스, 0.5 kV DC - 출력 지구 | ||
| 알람 : 빨강은 '계속 이르렀습니다 | 낮은 주요 부분 중단, 높고 낮온도 중단, 정류기 실패, 생산량 위의 과전압 셧다운, 팬 장애, 저전압 알람, 캔-버스 실패 | ||
| 경고 : 노랑색은 '계속' 이르렀습니다 | 권력이 있는 정류기는 방식, 활성화된 멀리 있는 배터리 전류 한계, 과전압에 번쩍거리는 사정 거리 밖에 입력 전압을 낮춥니다 | ||
| 정상적입니다 (모듈 운영) : 녹색 LED '에' | |||
| (고립된) 경보 출력부 | 부정 (+positive 단말기), COM (-부정적 단말기). 60 Ｖ / 100 마 최대 | ||
| MTBF (텔코디아 SR-332 쟁점 I 방법 3세 (a)) | >480 000h (@T AMBIENT= 25' Ｃ) | >480 000h (@T AMBIENT= 25' Ｃ) | >500 000h (@T AMBIENT= 25' Ｃ) |
| 작동 온도 (5 - 95% RH 비 냉각기.) 출력 전원은 그렇게 하기 위해 위에서 말한 임시 /를 낮춥니다 |
+70' Ｃ [-40에 대한 -40 - +158'F] +70' Ｃ에 있는 +55' Ｃ / 50W |
+60' Ｃ [+142' Ｆ에 대한 -40]에 대한 -40 +60' Ｃ에 있는 +45' Ｃ / 80W |
+75' Ｃ [+167' Ｆ에 대한 -40]에 대한 -40 +75' Ｃ에 있는 +55' Ｃ / 140W |
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 | ||
| Dimensions[WxHxD] / 중량 | 39.0 Ｘ 88.5 Ｘ 149 밀리미터 [1.54 Ｘ 3.48 Ｘ 5.87 "] / 0.5 킬로그램 [1.1 파운드] | ||
솔루션
우리는 사이트 조사를 포함하여 완벽한 해결 방안을 제공하고 기술 지원인 고객의 요청에 따르면 전문적 계획과 중국 내외의 통신회사를 위한 유지보수 서비스를 제안합니다. 우리는 전세계에 유능한 팀과 신뢰 파트너들의 네트워크를 있습니다.
FAQ :
1. 어떻게 당신이 품질을 제어합니까?
한 :선적 전에 모든 제품은 자극적 사용 시나리오, 하중과 전부하고 제품의 품질을 보증하기 위한 현재 공유 시험입니다.
2. 당신의 최소 명령량이 무엇입니까?
한 :어떤 최소 명령량이 없고 하나가 또한 행해질 수 있습니다. 유일한 차이는 가격과 일정입니다.
3. 당신의 회사를 소개하시겠습니까?
한 :나는 매우 이행됩니다. 나는 당신에게 당신에게 더 포괄적이 주기 위한 회사의 더 후에 도입 문서와 우리의 회사의 정보로의 직접 도입을 보낼 것입니다.
4. 당신의 회사의 우위가 무엇입니까?
한 :적당한 재고와 공급은 공급을 차후 갱신을 위해 보증합니다, 탄력적이 다른 솔루션 공급하는 고객들의 다른 필요에 대한 다르 따르면 공급했습니다.
5. 나는 샘플을 보낼 수 있습니까?가격과 함께 나에게 그것을 보고합니까?
한 :당신은 샘플을 보낼 수 있고, 샘플이 큰 자존심의 대상이고, 화물이 당신을 태어날 필요가 있습니다.
6. 어떻게 당신의 회사가 품질에 문제를 처리합니까?
한 :우리의 회사는 거의 10년 동안 이 산업을 했습니다. 그것은 이미 어떤 평판을 가졌습니다. 우리는 주의깊게 그것을 분석할 것입니다. 만약 그것이 사실상 우리의 품질 문제이면, 걱정, 우리의 서비스 팀이 당신을 서빙한 것에 행복할 후에 그것이 계약 합의에 따라 일할 것이고, 결코 당신이 누구를 가지고 있게 하지 않을 것이라고 당신이 확신하여 마음을 놓을 수 있습니다.
7 품질에 대하여 어떻게 생각하고 ?
한 :신 패키지와 100% 원형. 우리는 상등품과 각 항목을 확인하기 위해 발표되기 전에 각 항목을 시험할 것입니다.
8개 얼마나 많은 개런티를 위한 달 ?
한 : 1년 품질 보증
9 어떠한 하위 -품질 상품도 상대하는 방법 ?
한 : 상품은 어떠한 품질 좋은 제품이 안에 시간을 보증한다는 것을 나쁜 것에 대한 포스트 수수료의 우리의 요금으로 후기 의한 것일 수 있습니다.
