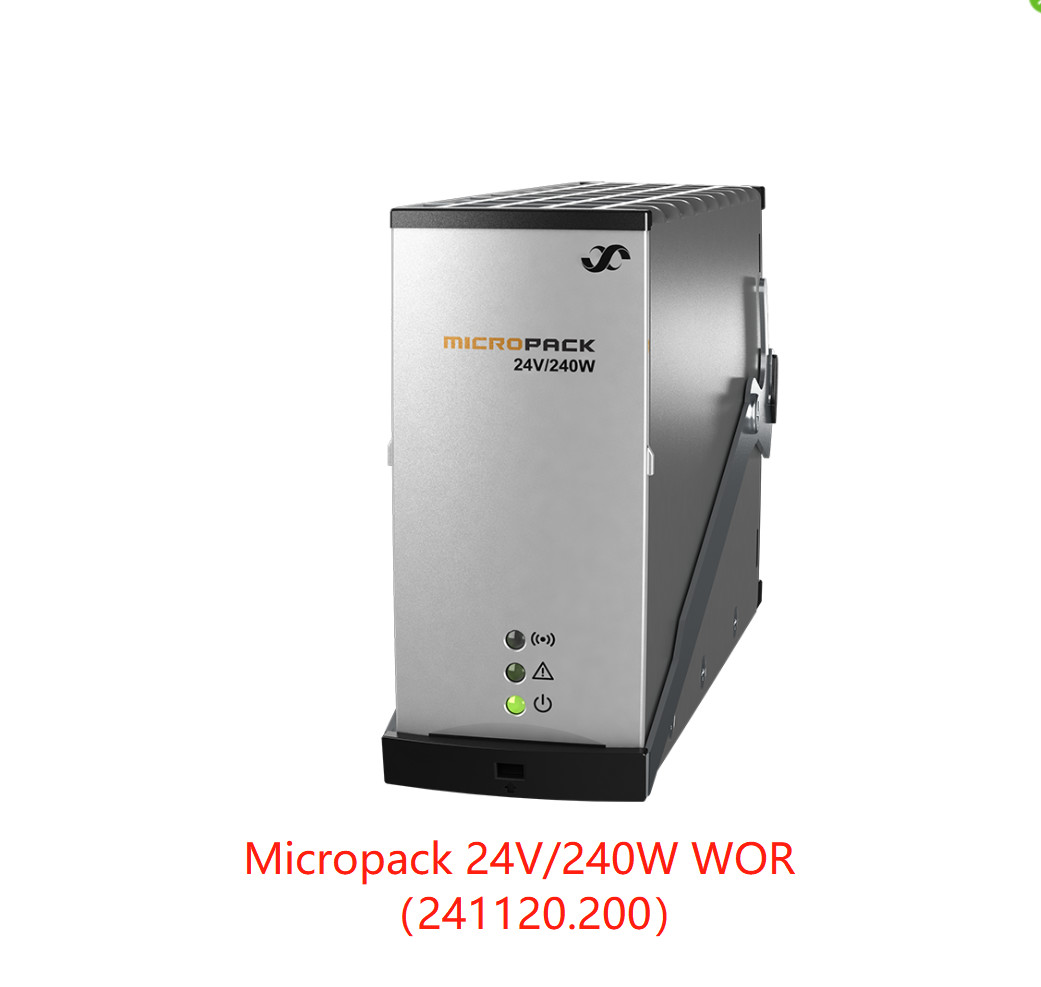

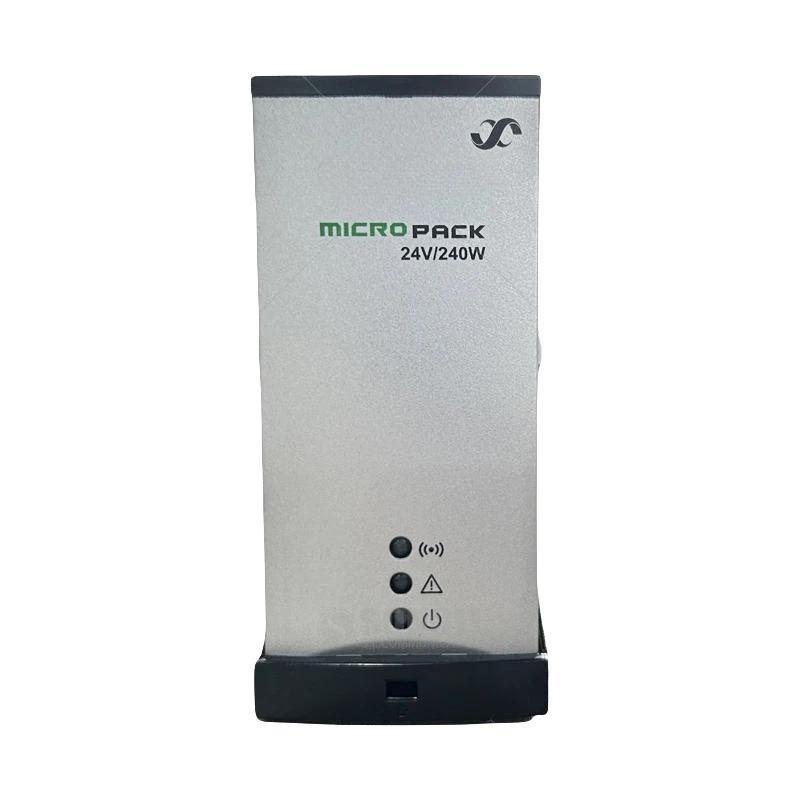

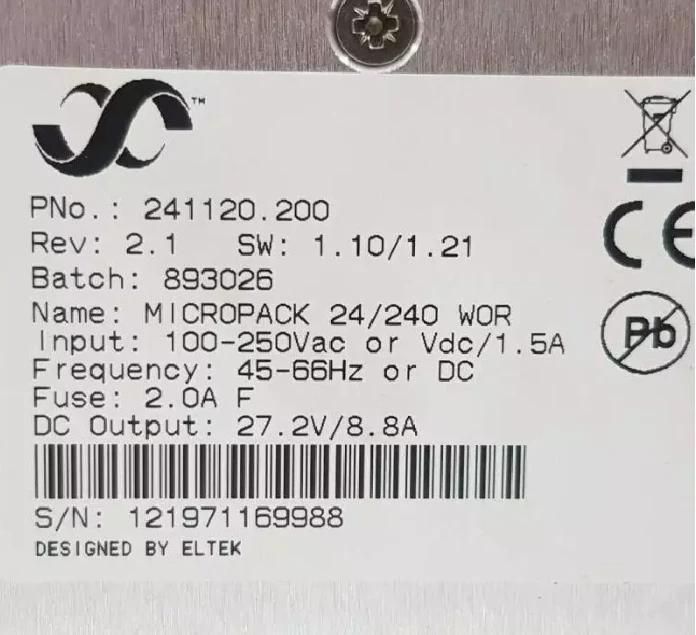

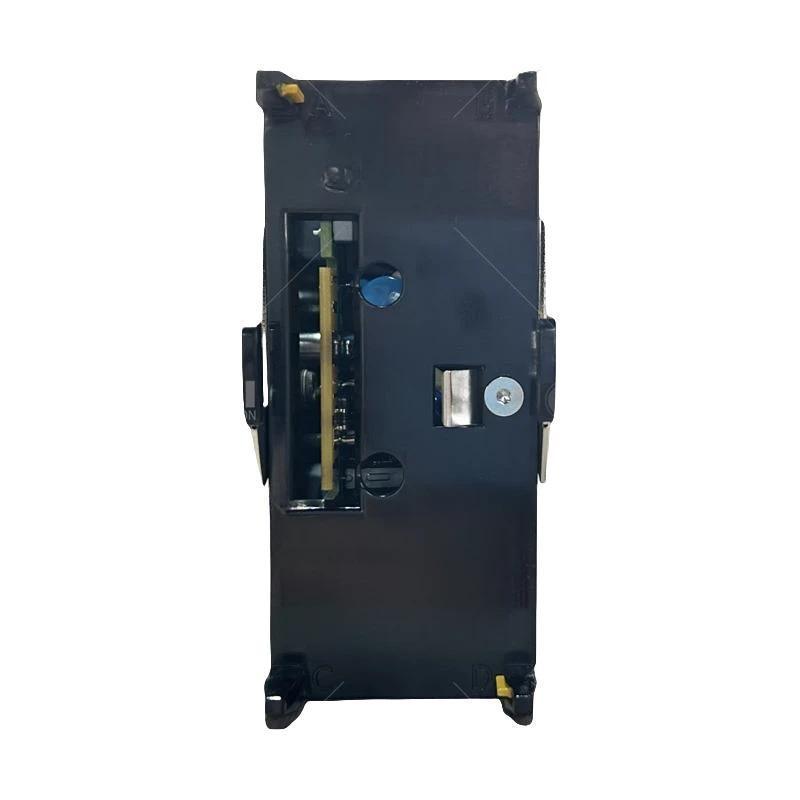

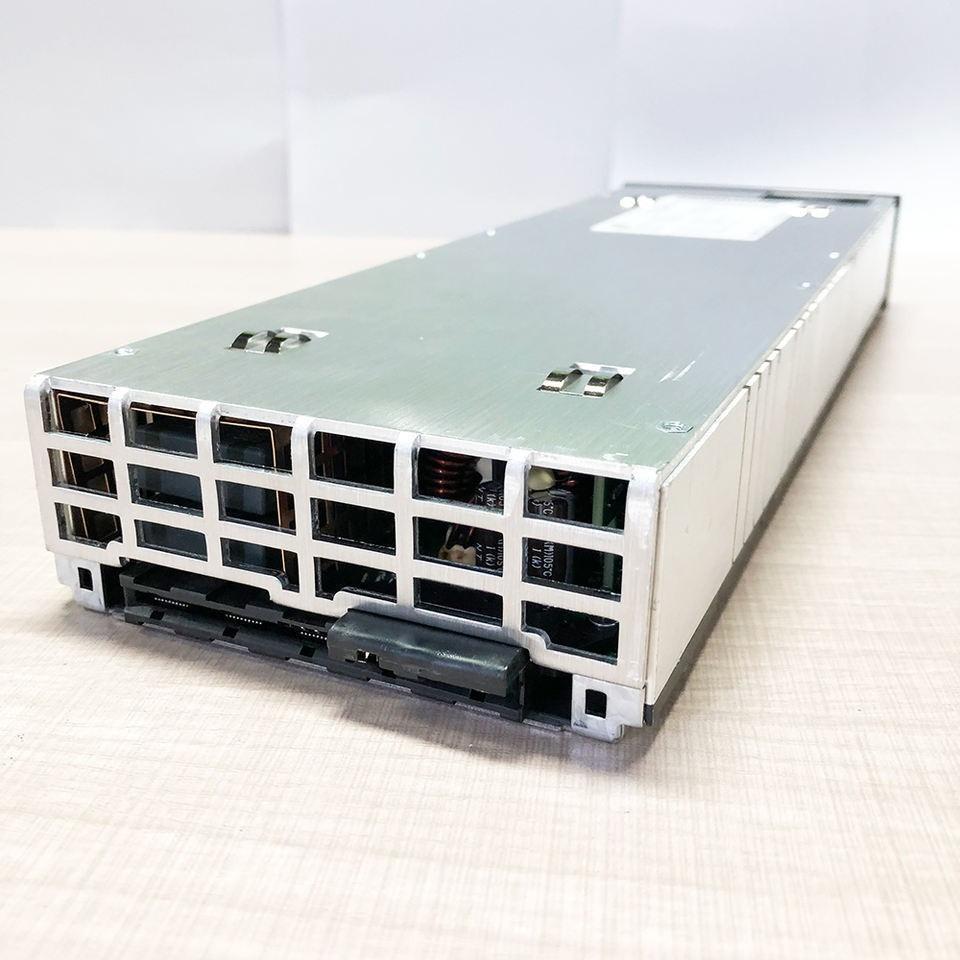

엘텍 마이크로 팩 수정 모듈 24V/240W (부품 번호: 241120.200)
미크로팩 시스템은 컨벡션 냉각으로 설계되었으며, 전력 소모가 적은 애플리케이션을 위해 설계되었지만 여전히 모든 요구 사항에 맞는 시스템 기능 옵션을 제공합니다.
독립적으로 사용하거나 유연한 선반에서 구성 가능한 시스템으로 사용하십시오.
마이크로팩 전력 시스템은 네트워크의 한 단계 더 확장합니다. 일반적으로 120W에서 1000W 사이의 부하 범위와 12, 24 및 48V 옵션으로,이 시스템은 매우 다양한 용도로 적합합니다..
파라미터:
| 모델 | 12V / 120W | 24V / 240W | 48V / 250W |
| 부문 번호 | 241120.300 | 241120.200 | 241120.100 |
| 입력 데이터 | |||
| 전압 범위 | 85 - 300V AC/DC 1) | ||
| 전압 범위 (명용) | 130~275V AC/DC | 185 - 275 V AC/ DC 1) | |
| 빈도 | 0~66 Hz 1) | ||
| 최대 전류, 230V 입력 / 전체 (부스) | 0.6A / 2.0A | 1.2A / 2.0A | 1.2A / 1.9A |
| 최대 토양 누출 전류 | 2.0 mA (@ 250V AC/ 50Hz) | ||
| 전력 요인 | 0.97 (@ 70 - 100% 부하) | 0.98 (@ 55 - 100% 부하) | 0.98 (@ 50 - 100% 부하) |
| THD (@ 230 VAC) | < 5 % (@ 80 - 100 % 부하) | < 5 % (@ 50 - 100 % 부하) | < 5 % (@ 50 - 100 % 부하) |
| 보호 | 일시 보호용 바리스토르, 양 라인 (2x 2.0 A) 에 피지, 300 V AC/ DC 이상 종료 | ||
| 출력 데이터 | |||
| 기본 전압 | 13.6V DC | 27.2 VDC | 53.5 VDC |
| 전압 범위 | 10.7 ~ 18.0V DC | 21.5~36 VDC | 43.5~57.6V DC |
| 제어 장치 없는 전압 범위 | 10.7 ~ 15.0V DC | 21.5 ~ 30 VDC | 43.5~57.6V DC |
| # Pb 셀 지원 (1.8 - 2.4 V DC/ 셀) | 6 - 7 | 12 - 15 | 24 |
| # NiCad 셀 지원 (1.05 - 1.65 V DC/ 셀) | 10 - 11 2) | 20 - 222) | - |
| 최대 전력, 명소 / 60s 부스 | 120W / 160W | 240W / 315W | 250W / - |
| 최대 전류, @12/ 24/ 48V DC / 부스트 / QT3) | 10A / 15A / 55A | 10A / 15A / 55A | 5A / - / - |
| 현재 공유 | 최대 전류의 ±5% 10~100% 부하에서 | ||
| 정적 전압 조절 ± | 00.5%에서 10%에서 100%의 부하 및 명소 입력 | ||
| 동적 전압 조절 | ± 5 % < 10ms, nominal output voltage에서 10% ~ 90% 또는 반대 부하 단계 | ||
| 대기 시간, 기본 전압 및 전력 | 20ms, V OUT > 10.7 VDC | 20ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| 파동 및 노이즈, 30MHz b.w/psophometric | < 200mV PP / 5mV RMS | < 200mV PP / 5mV RMS | < 150mV PP / 2mV RMS |
| 보호 | 초전압 차단, 단장 방지, 높은 온도, 뜨거운 플러그인 류 제한, 피지 | ||
| 다른 사양 | |||
| 효율성 @ 명목 입력/출력, 최고/범위 | 890.5% / > 88%, 50-100% 부하 | 930.0% / >92%, 50~100% 부하 | 930.6% / > 93%, 50-100% 부하 |
| 격리 | 3.0 kVAC ∙ 입력과 출력, 1.5 kV AC ∙ 입력 지구, 0.5 kV DC ∙ 출력 지구 | ||
| 경보: 적색 LED | 낮은 전원 종료, 높은 온도 및 낮은 온도 종료, 수정기 장애, 출력에서 과압 종료, 팬 장애, 저전압 경보, CAN 버스 장애 | ||
| 경고: 노란색 LED가 켜져 있습니다. | 전력 절감 모드에서 수정기, 원격 배터리 전류 제한 활성화, 입력 전압 범위 밖으로, 과전압에서 깜박이는 | ||
| 정상 (모듈 작동): 녹색 LED "켜져" | |||
| 경보 출력 (단독) | NO (+ 긍정적 단말), COM (- 부정적인 단말). 60 V / 100 mA 최대 | ||
| MTBF (Telcordia SR-332 Issue I 방법 III (a)) | > 480000h (@T AMBIENT= 25°C) | > 480000h (@T AMBIENT= 25°C) | > 500000h (@T AMBIENT= 25°C) |
| 작동 온도 (5 - 95% RH 비컨드) |
-40°C ~ +70°C [ -40°C ~ +158°F] +55°C / 50W @ +70°C |
-40°C ~ +60°C +45°C / 80W @ +60°C |
-40°C ~ +75°C +55°C / 140W @ +75°C |
| 저장 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 ~ 99% RH 응축되지 않습니다. | ||
| 크기[WxHxD] / 무게 | 390.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5kg [1.1파운드] | ||
| 설계 표준 | |||
| 전기 안전 | UL 60950-1, EN 60950-1, CSA 22.2 | ||
| EMC |
ETSI EN 300 386 V1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| 메인 하모닉 | EN 61000 -3-2 | ||
| 환경 |
ETSI EN 300 019: 2 -1 (클래스 1.2), 2-2 (클래스 2.3) & 2-3 (클래스 3.2) ETSI EN 300 132-2 2002/ 95/ EC (RoHS) 및 2002/ 96/ EC (WEEE) |
||
|
해양의 준수 (AC 필터와 함께 EMC 클래스 B) |
DnV 선박, 고속 및 가벼운 선박 분류 규칙 및 DnV 해상 표준 | ||
|
1) 241120.200의 DC 지원은 주요 FW 404088.009 (HW 개정 1.2에서) 및 HW 개정 2에서 241120.100 2) 최대 부스트 전압 1.636 V DC/ 셀 3) 빠른 트립 기능, 만약 V OUT = 5 VDC 35ms 전류 펄스가 생성되는 경우 짧은 회로 가닥에 피지 / MCB를 트립 돕는 4) 12V 및 24V 만 |
|||
