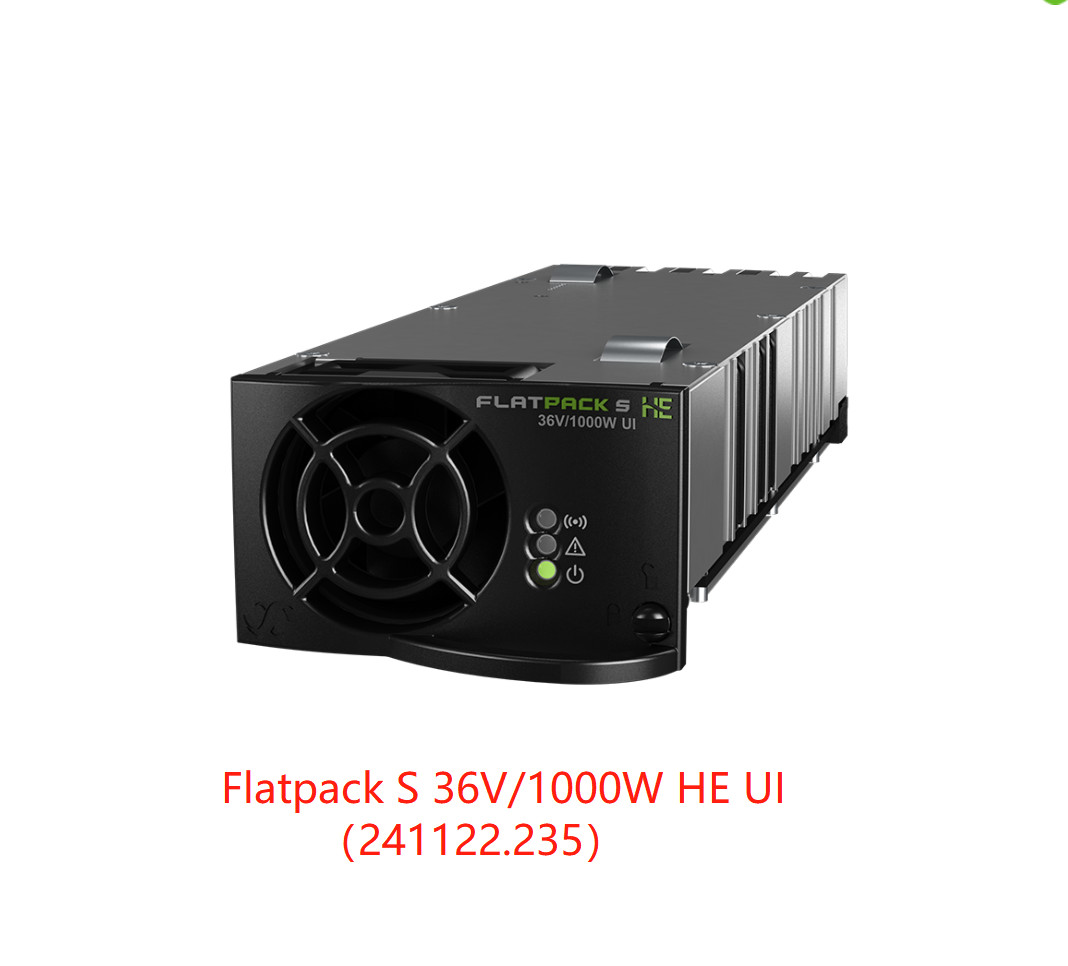

엘텍 플랫팩 Ｓ 36V/1000W HE UI 정류기 모듈 (호기 부품 : 241123.235)
이러한 시장에서 적용은 기술 수준, 믿을 만하고 안전한 DC 전원방식을 요구합니다. 플랫팩 Ｓ는 그것의 작은 217 밀리미터 깊이인 주택에서 전력 밀도를 그것의 부분, 많은 안전 기능, 넓은 작동 온도 범위와 뛰어난 신뢰성에서 이끄는 산업을 전달합니다.
스마트팩 Ｓ 제어기와의 3U 랙에서 사용되어 플랫팩 Ｓ 정류기는 공간과 18 이하 리터와 낮은 열 산재의 최저치를 사용하여 2 내지 8kW 적용을 커버합니다.
매개 변수 :
| 모델 | 36/1000 그 UI |
| 부품번호 | 241122.235 |
| 입력 데이터 | |
| (명목상인) 전압 | 185 - 400 VDC / 185 - 275 VAC |
| 전압 (동작 범위) | 85 - 400 VDC / 85 - 305 VAC |
| 주파수 | DC, 16 2/3 Hz, 45 - 66 Hz |
| 경향 (최대) | 5.9 ADC / 5.9 팔 |
| 보호 | 420 VDC / 305 VAC 위의 긍정적과 부정적, 역전 극성 무감각한, 중단에서 퓨즈 |
| 출력 데이터 | |
| 전압 | 40 VDC |
| 전압 (조정범위) | 331) - 45 VDC |
| 명목상 입력에 (최대)를 강화하세요 | 1000개 Ｗ / 450 Ｗ @16 2/3 Hz 입력 |
| 85 VDC / 85 VAC 입력에 (최대)를 강화하세요 | 440 Ｗ / 440 Ｗ |
| 명목상 입력에 있는 경향 (최대 내용) | (@VOUT< 36="" V=""> DC) 당 27.8 |
| 최대 출력 파워, 업 타임을 잡습니다 | >10ms ; voltage > 33 VDC를 출력하세요 |
| 현재 공유 (10 - 100% 로드) | 10부터 100% 로드까지 최대 전류의 ±5% |
| 스태틱 전압 규정 (10 - 100% 로드) | ±0.5% |
| 구동 전압 변동 규정 | 10-90% 또는 90-10% 부하 변화, 조절 시간 동안 ±5.0% < 50ms=""> |
| 잔물결 | < 150="" mV="">30개의 MHz 대역 폭인 PP |
| 오어링 FET 단락 회로 증명 전압 중단 에 고온 보호 |
| 다른 규격 | |
| 효율 | > 95 % |
| 4.2 코프디시 - 출력하기 위한 입력 2.25 코프디시 - 710 VDC - 지구에 대한 출력을 어스시키기 위한 입력 |
| 알람 : 적색 LED | 낮고 높은 입력 전압, 높고 낮온도 중단, 정류기 실패, 팬이 멈출 때, 저출력 전압은 경보한 생산량, 팬 장애 위의 과전압 셧다운, 캔-버스 실패 |
| 경고 : 노란색 엘이디 | 권력이 있는 정류기는 방식, 활성화된 멀리 있는 출력 전류 제한, 과전압, 제어기와의 캔 통신의 손실에 번쩍거리는 사정 거리 밖에 입력 전압을 낮춥니다 |
| 정상 작동 : 녹색 LED | |
| 알람은 중계방송합니다 (부정 - 비여기화될 때 열립니다) | 알람과 없는 입력 전압의 쪽으로 통합니다. |
| MTBF (텔코디아 문제 3과 방식 II가 L1을 케이스에 넣습니다) | >2 700 000 (@ 탐비엔트 : 25 'C) |
| 작동 온도 (5-95% RH n.cond 잡음.) 최대 출력 파워는 그렇게 하기 위해 위에서 말한 임시 /를 낮춥니다 | 85' Ｃ [185' Ｆ]에 있는 -40 내지 + 85' Ｃ [+185' Ｆ에 대한 -40] 45' Ｃ [140' Ｆ] / 400W |
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 |
| Dimensions[WxHxD] / 중량 | 72 Ｘ 40 Ｘ217mm2) (2.84 Ｘ 1.57 Ｘ 8.54 ") 2) / < 850="" g=""> |
| 설계 표준 | |
| 전기 안전 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1 :2010년, - 6-4:2007 + A1 :2010 EN 50121-1:2015, -2:2015, -4:2015, -5:2015 |
| ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3)와 2-3 (클래스 3.2) 순응한 로에스 (2011/65/EU)와 WEEE (2012/19/EU) |
1) 제한된 대기동작 /는 분 세트 전압에 도달하기 위해 약간의 로드를 필요로 합니다 2) 234 밀리미터 [9.21 ]와 높이 42 밀리미터 [1.65 ]가 핸들 깊이를 포함하여 있습니다 | |
