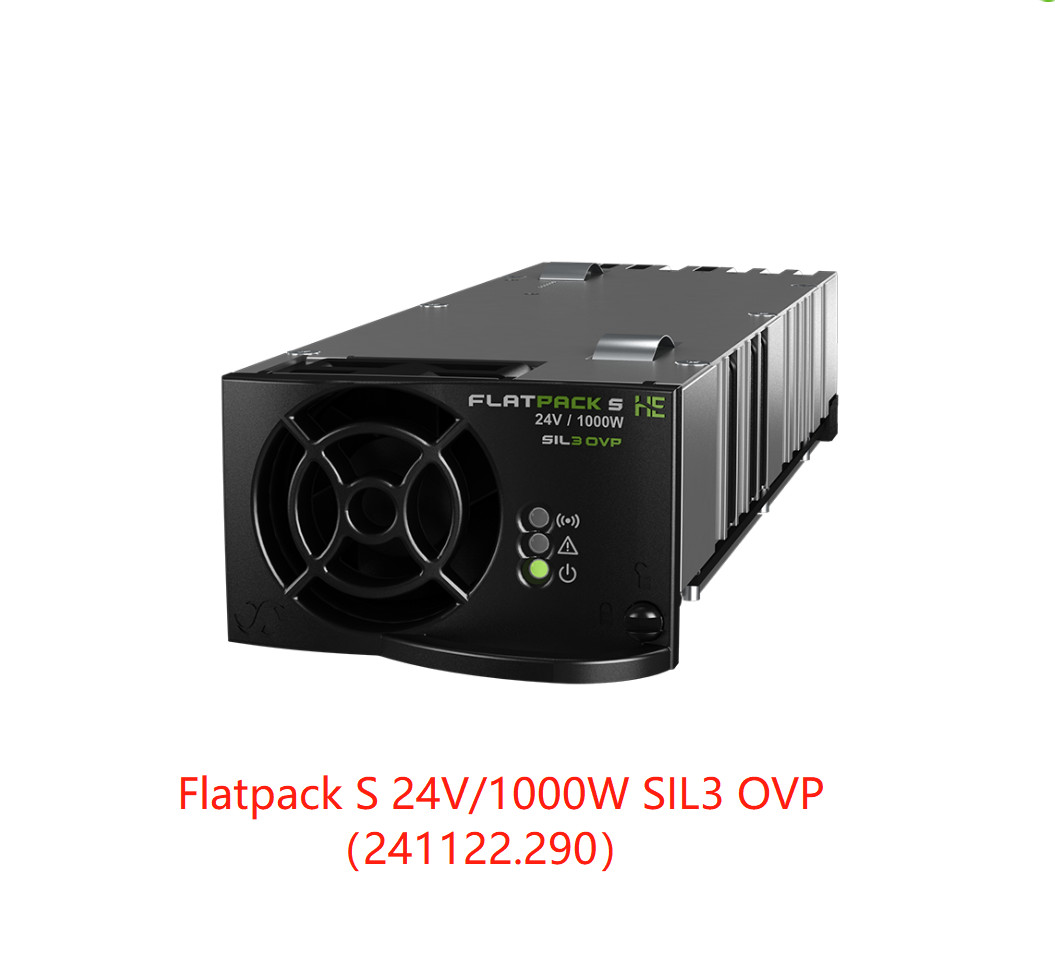

엘텍 정류기 모듈 플랫팩 Ｓ 24V/1000W SIL3 OVP (호기 부품 : 241122.209)
플랫팩 Ｓ는 그것의 작은 210 밀리미터 깊이인 주택에서 고출력 밀도, 넓은 온도 영역과 뛰어난 신뢰성을 전달합니다. Ｓ 24V/1000W SIL3 OVP가 인 플랫팩은 dc 출력 위의 SIL 평가된 과전압 보호를 요구하여 근해이고 공정 산업에서 안전과 자동화 시스템 (SAS)를 목표로 삼았습니다.
스마트팩 Ｓ 제어기와의 3U 랙에서 사용되어 플랫팩 Ｓ 정류기는 공간과 18 이하 리터와 낮은 열 산재의 최저치를 사용하여 2 내지 8kW 적용을 커버합니다.
매개 변수 :
| 모델 | 24/ 1000 SIL3 OVP |
| 부품번호 | 241122.290 |
| 입력 데이터 | |
| (명목상인) 전압 | 230 Ｖ AC/ DC |
| 전압 (전체 출력) | 185 - 275 Ｖ AC/ DC |
| 전압 (전체 출력, 감소된 전력 요인) | 275 - 305 Ｖ AC/ DC |
| 전압 (감소된 전력, 선 부담 경감) | 85 - 185 Ｖ AC/ DC |
| 주파수 (명사 상당어 / 범위) | 45 - 66 Hz / 0 Hz |
| 경향 (최대) | 5.9 RMS |
| 역율 | 50% 로드 또는 많 에 있는 > 0.99 |
| 보호 | 305 Ｖ AC / 300 Ｖ DC 위에 그리고 85V AC/ DC 아래에 퓨즈와 중단 |
| 출력 데이터 | |
| 전압 (채무 불이행) | 26.7 Ｖ DC |
| 전압 (조정범위) | 21.5 - 28 Ｖ DC |
| 명목상 입력에 (최대)를 강화하세요 | 1000 Ｗ |
| 85 VAC에 있는 전원 | 420 Ｗ |
| 명목상 입력에 있는 경향 (최대) | 한 41.7 (밖에 @V < 24="" VDC=""> |
| 현재 공유 (10 - 100% 로드) | 10부터 100% 로드까지 최대 전류의 ±5% |
| 스태틱 전압 규정 (10 - 100% 로드) | ±0.5% |
| 구동 전압 변동 규정 | 10-90% 또는 90-10% 부하 변화, 조절 시간 동안 ±5.0% < 50ms=""> |
| 업 타임을 잡으세요 | >20ms ; voltage > 41 Ｖ DC를 출력하세요 |
| 잔물결 | < 200="" mV="" peak="" to="" peak=""> |
| 보호 | 블로킹 OR-ING 다이오드가 증명과 고온 보호를 누전시킵니다 |
| 과전압 보호, SIL3 매개 변수 |
오우 보호 수준 : 30V 오우 PFD = TBS 차 오우 증명시험 : 15년 오우 SFF = TBS 오우 핸들 이중 요소 실패 |
| 다른 규격 | |
| 명목상 입력에 있는 효율 | 92.50 % |
| 차단 | 3.0 코프액 - 출력, 1.5 kV AC에 대한 입력은 - 지구와 0.5 kV DC로 입력됩니다 - 지구에 대한 출력 |
| 알람 : 적색 LED |
낮은 주요 부분 중단, 높고 낮온도 중단, 정류기 실패, 과전압 생산량, 팬 장애, 저전압 알람, 캔-버스 실패 위의 중단 |
| 경고 : 노란색 엘이디 |
권력이 있는 정류기는 활성화된 방식, 멀리 있는 배터리 전류 한계를 낮추고 전압을 입력합니다에서 과전압에 번쩍거리면서, 이르세요 |
| 정상 작동 : 녹색 LED | |
| 잠재적 경보 계전기 (비접점) |
때 로딩된 (1+1 시스템에서 과잉을 보증하 ) 경보, 주요 부분 정전과 >40%의 쪽으로 통합니다 제어기를 연결되지 않습니다 |
| 정상적입니다 (모듈 운영) : 녹색 LED '에' | |
| 음향 잡음 | < 46dBA="" at="" nominal="" input="" and="" full="" load=""> |
| MTBF (텔코디아 SR-332 쟁점 I 방법 3세 (a)) | >300 000 (@ 탐비엔트 : 25 'C) |
| 작동 온도 |
+85' Ｃ (+185' Ｆ에 대한 -40), 습도 5 - 95% RH 불응축에 대한 -40 출력 전원은 85' Ｃ (185' Ｆ)에 45' Ｃ (113' Ｆ)에 있는 1000W부터 400W까지 선형을 낮춥니다 |
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 |
| Dimensions[WxHxD] / 중량 | 72 Ｘ 41.5 Ｘ 210 밀리미터 (2.83 Ｘ 1.63 Ｘ 8.27 ") / < 1="" kg=""> |
| 설계 표준 | |
| 전기 안전 | UL 60950-1, EN 60950-1, 국제전기기술위원회 61508 |
| 선박 | DNV-OS-D202, Ch.2 Sec.4 (DNV2.4) : 온도 Cl.B, 습도 Cl.B, 진동 Cl.A, EMCCl.B1) IEC 60945-4번째 판 |
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 / -5 FCC 15 부 서브파트 109 |
| 환경 |
ETSI EN 300 019 : 2-1 (클래스 1.2), 2-2 (클래스 2.3)와 2-3 (클래스 3.2) 순응한 로에스 (2011/ 65/ EU)와 WEEE (2002/96/ EC) |
| 1) 클래스 B는 입력 (p/ n 241120.930) 위의 외부 필터를 요구합니다 | |
