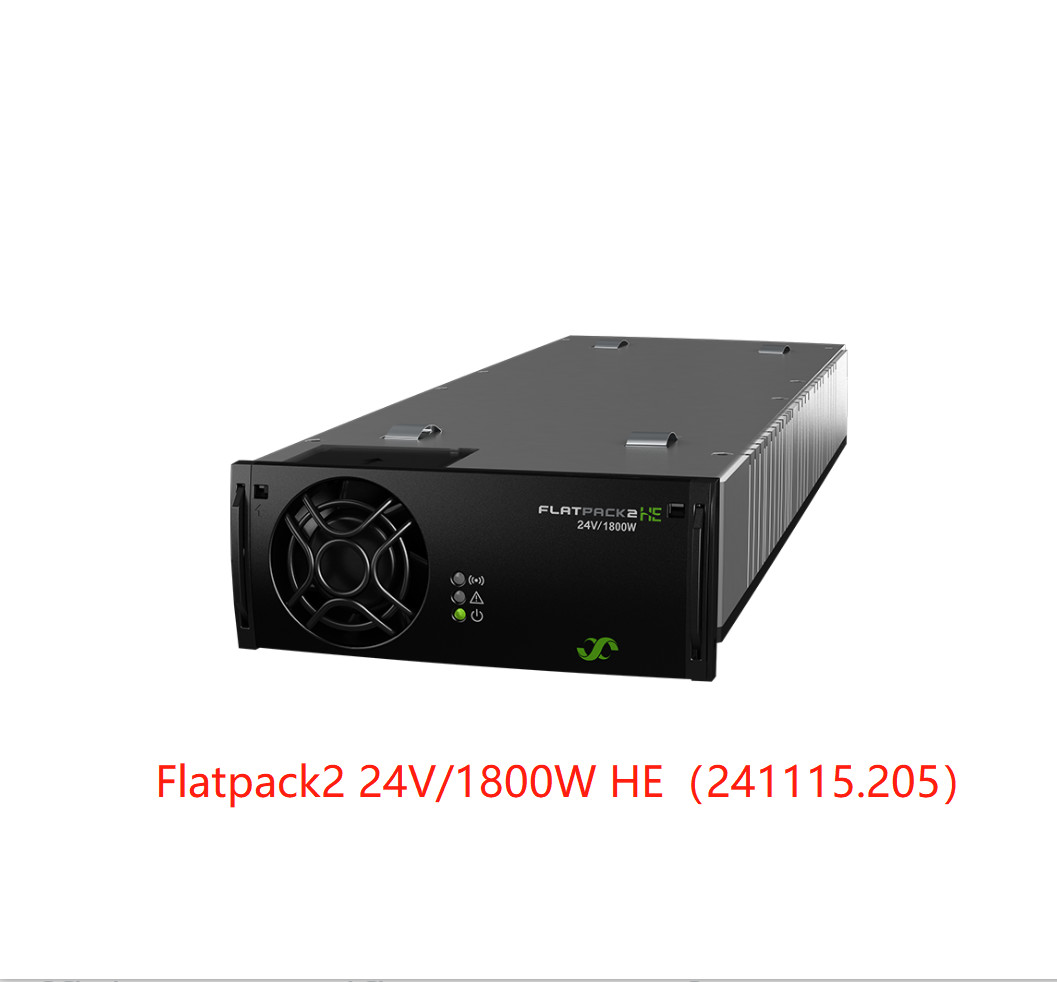

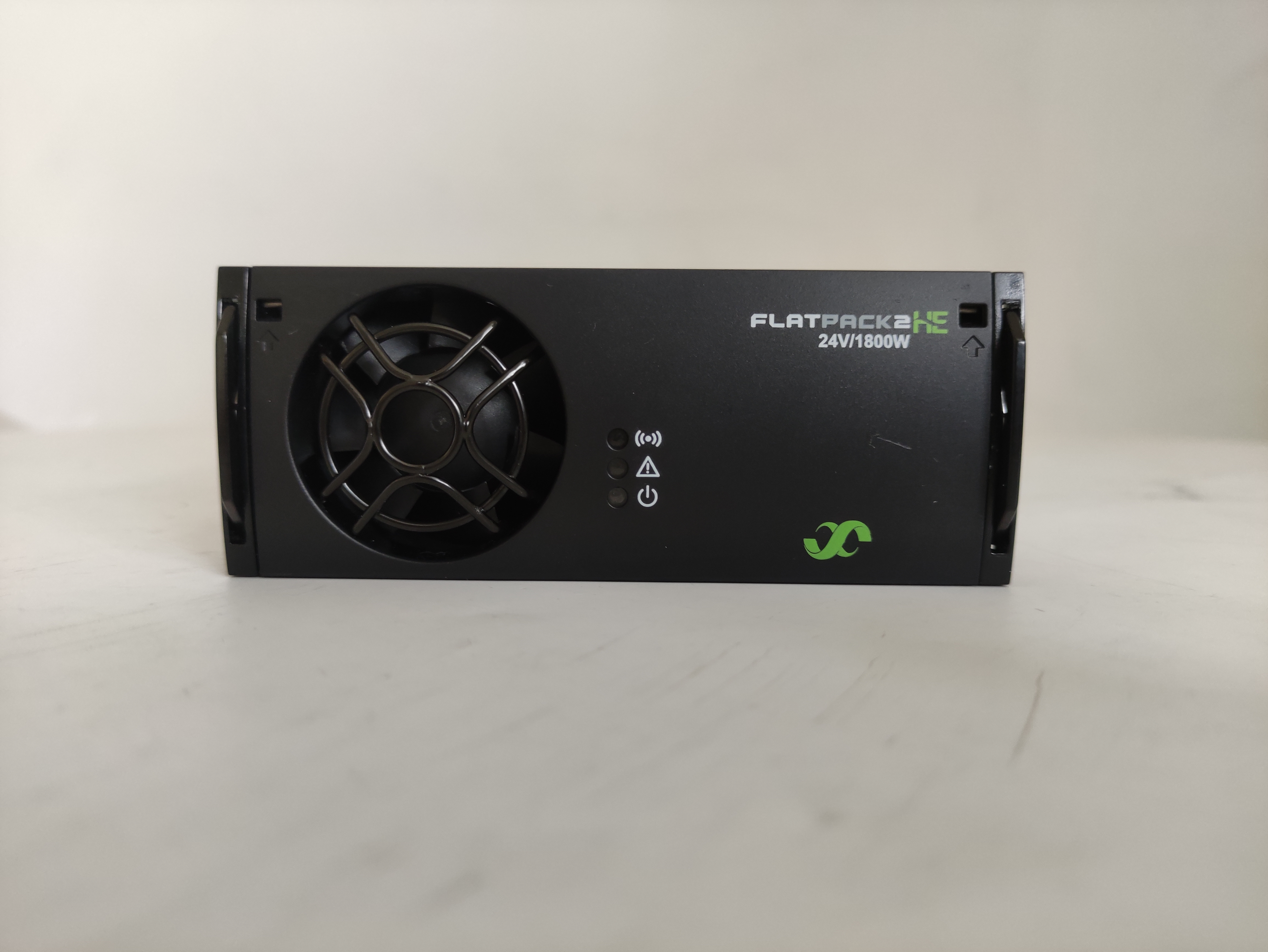

엘텍 수정 모듈 플래트팩2 24/1800 HE 24V 1800W 고효율 (241115.205)
혁신적인 디자인, 효율성 및 신뢰성의 조합은 Flatpack2 HE를 돋보이게합니다.
더 낮은 효율을 가진 오래된 기술에 비해 Flatpack2 HE 시스템에 대한 투자는 몇 년 만에 운영 비용 감소로 회수됩니다.
Flatpack2 모듈 개념은 산업의 전통적인 솔루션에 비해 많은 이점을 가지고 있습니다. 그것은 높은 효율을 가지고 있습니다.전체 크기와 캐비닛의 발자국은 티리스터 제어 크기의 50%입니다모듈형 핫 플러그인 구조는 부재, n+1, n+2 구성을 허용합니다.
MTTR < 5분으로 수리하기가 쉽습니다.매우 높은 MTBF > 350000시간, 넓은 입력 AC 전압 및 주파수 범위.DC/DC 변환기 및 하나의 컨트롤러로 제어되는 인버터.
파라미터:
| 모델 | 24/1800 HE |
| 부문 번호 | 241115.205 |
| 입력 데이터 | |
| 전압 (명) | 185~275VAC/ 185 ~ 300VDC |
| 전압 (범위) | 85~300VAC/ 85 - 300VDC |
| 빈도 | 45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| 전류 (최대) @ 명소 입력, 전체 부하 | 11.25ADC |
| 전력 요인 | 0.99 (@ 50-100% 부하) |
| THD (@ 230 V)AC) | < 4 % (@ 완전 부하) |
| 보호 | 두 선의 피지, 일시적인 보호를 위한 바리스토르, V 때 종료IN범위를 벗어났어요 |
| 출력 데이터 | |
| 전압 (디폴트) | 26.75VDC |
| 전압 (조정 범위) | 2175~28.8VDC |
| 최대 전력, 명소 입력 | 1800W |
| 최대 전력 @VIN= 85VDC | 750W |
| 최대 전류, @V아웃≤ 24VDC | 75A |
| 대기 시간, 기본 전압 및 1000W 부하 | 20ms, V아웃> 21VDC |
| 현재 공유 | 최대 전류의 ± 5% 10~100% 부하에서 |
| 정적 전압 조절 (10-100% 부하) | 10~100%의 부하에서 ±0.5% 및 PV 패널에 의해 제한되지 않는 공급 전력 |
| 동적 전압 조절 | ±5.0% 10-90% 또는 90-10% 부하 변동, 조절 시간 < 50ms |
| 리플 | < 250mVPP, 30MHz 대역폭 |
| 소소포메트릭 소음 | < 2mVRMS |
| 보호 | 과전압 종료, 단장 증명, 높은 온도, 뜨거운 플러그인 류 제한 |
| 다른 사양 | |
| 최고 효율성 | 95 % |
| 격리 | 3kVAC입력 및 출력, 1.5kVAC입력 지구, 0.5kVDC출력 지구 |
| 알람 (붉은 LED) | 낮은 전원 종료, 높은 온도 및 낮은 온도 종료, 수정 장치 고장, 출력에서 과압 종료, 팬 고장, 저전압 경보, CAN 버스 고장 |
| 경고 (노란 LED) | 전력 절감 모드에서 수정기, 원격 배터리 전류 한계 활성화, 입력 전압 범위 밖으로, 과전압에서 깜박이는 |
| 정상 (녹색 LED) | 입력과 출력 괜찮아요 |
| MTBF (Telcordia SR-332 Iss.I 방법 III (a)) | >300 000 (@ T환경: 25 °C) |
| 작동 온도 (5-95% RH 냉동 상태가 아닌 상태) | - 40 -75°C [-40 - 167°F] |
| 최대 출력 전력 감소율은 temp / to | 45°C [+113°F] / 1200W |
| 저장 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 ~ 99% RH 응축되지 않습니다. |
| 크기[WxHxD] / 무게 | 109 x 41.0 x 327mm [4.25 x 1.61 x 13] / 1.950kg [4.3lbs] |
| 설계 표준 | |
| 전기 안전 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007-6-2:2005-6-3:2007 + A1:2010-6-4:2007 + A1:2010 IEC 61000-6-5:2015, EN 300 386:v21.1FCC CFR 47 제15부2008 |
|
환경 |
ETSI EN 300 019: 2-1 (클래스 1.2) & 2-2 (클래스 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2- IEC 62040-5-3:2016 제4항에 따른 다른 작동 조건3, 고무해야 합니다 |
| 1) 최대 전력 1000W @ 230Vac & 16 2/3Hz 입력 | |
해결책
우리는 현장 조사를 포함하여 전체 솔루션을 제공합니다, 고객의 요청에 따라 전문 계획을 제안, 기술 지원,중국 내외의 통신사업자를 위한 서비스 및 유지보수우리는 전 세계에 있는 유능한 팀과 신뢰할 수 있는 파트너 네트워크를 가지고 있습니다.
FAQ:
1어떻게 품질을 조절할 수 있나요?
A: 모든 제품은 배송 전에 사용 시나리오를 시뮬레이션하고, 제품의 품질을 보장하기 위해 부하와 완전한 부하 및 전류 공유 테스트를 수행합니다.
2최소 주문량은 얼마인가요?
A: 최소 주문량은 없습니다. 또한 할 수 있습니다. 유일한 차이점은 가격과 일정입니다.
3회사 소개 좀 해주시겠어요?
답: 매우 영광입니다. 나중에 회사 소개 문서를 보내서 보다 포괄적이고 직접적인 회사 정보 소개를 제공합니다.
4당신 회사의 장점은 뭐죠?
A: 후속 공급을 갱신하기 위해 충분한 재고와 공급 보증, 다양한 고객의 필요에 따라 다양한 솔루션을 제공하는 유연성.
5샘플 보내면 되요? 가격과 함께 보고하세요?
A: 당신은 샘플을 보낼 수 있습니다, 샘플은 큰 자부심의 대상이 되고, 화물도 당신이 부담해야 합니다.
6어떻게 당신의 회사는 품질 문제를 처리합니까?
A: 우리 회사는 거의 10 년 동안이 산업을 해 왔습니다. 그것은 이미 특정 평판을 가지고 있습니다. 우리는 그것을 신중하게 분석 할 것입니다. 그것이 실제로 우리의 품질 문제라면,당신은 계약 계약에 따라 일을 할 것이라고 확신 할 수 있습니다 그리고 걱정 후 당신은 결코 할 수 없습니다, 우리의 서비스 팀은 기꺼이 당신을 봉사 할 것입니다.
7 W모자 a보품질은?
A:100% 새 패키지와 함께 원래. 우리는 좋은 품질의 각 항목을 확인하기 위해 게시하기 전에 각 항목을 테스트 할 것입니다.
8 H몇 달이나 보장받았나요?
A: 1년 품질 보증
9저질의 상품을 어떻게 처리해야 할까요?
A: 상품은 보증 기간 내에 나쁜 품질의 제품에 대한 우편 수수료로 우편으로 보낼 수 있습니다.
