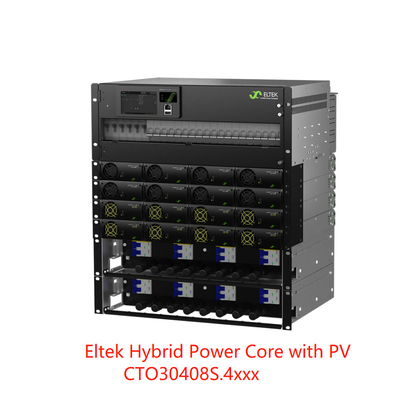

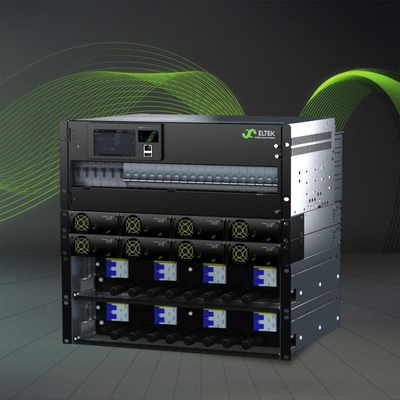

엘텍의 태양광 자율 전력 핵심은 하나의 스마트팩2 컨트롤러로 완전하고 유연한 솔루션에 완전히 통합된 플래트팩2 제품군에 기반합니다.
전력 코어는 배터리 분배, DC 로드 분배, PV 연결 패널과 함께 태양전지 충전기를 통합했습니다. 전력 코어는 유연하며 변화하는 요구를 충족시키기 위해 쉽게 업그레이드 할 수 있습니다.

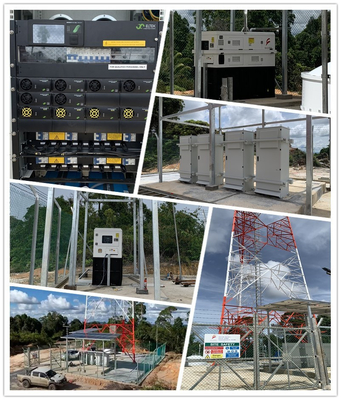

태양광 자율 시설은 PV 패널에서 전원을 공급하고 있으며 자전거 배터리 조합으로 하루 종일 필요한 모든 전력을 공급합니다.

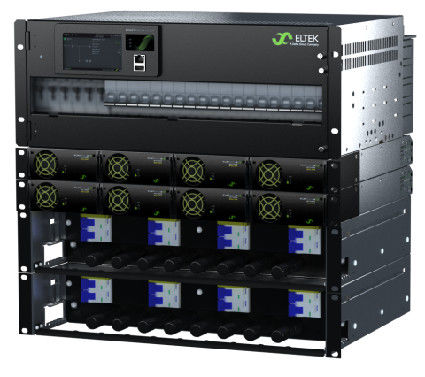

1전체 시스템
2스마트팩2 터치 컨트롤러
3이더넷 포트를 통해 고급 제어 및 모니터링
4. HE FP2 태양광 MPPT
5최대 PV 용량 24kw
6DC SPD와 PV 연결 패널 (선택)
7뜨거운 플러그인 모듈
819 ′′/4U 배급 체시
9배터리 차단기 위치 8배까지
10LVBD
11최대 18x 로드 브레이커 위치
12LVLD1
13LVLD2 (선택)
14전 세계 승인
| 모델 | 300A 배포 | 500A 배포 | |||||
| 부품 번호 (구성된 전력 시스템) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| 전원 모듈 | |||||||
| 플래트팩2 태양전지 충전기1) | 플래트팩2 48/3200 HE 태양광 | ||||||
| 입력 데이터 (태양 충전기) | |||||||
| 전압 (범위) | 85-420 VDC (운영 범위) 100-380 VDC (MPPT 범위) | ||||||
| 전압 (시작) | 150 VDC | ||||||
| 최대 전류 | 20 ADC | ||||||
| PV 연결 패널 | |||||||
| PV 배열의 서비스 스위치 | 4개 2극 | 8개 2극 | |||||
| DC SPD 타입 2 (선택) | 최대 4개 | 최대 8개 | |||||
| 출력 데이터 | |||||||
| 전압 | -48 VDC | -48 VDC | |||||
| 전류 (최대) | 300A | 500A | |||||
| 배터리 배포 | |||||||
| 차단기 위치 수 | 6x (일극) | 8x (일극) | |||||
| LVBD | 300A | 500A | |||||
| 배터리 차단기 유형 | 플러그인 타입 (D 프레임) | ||||||
| 부하 분배 | |||||||
| 부하 위치 수 | 최대 18x18mm | 최대 16x 18mm | |||||
| LVLD 1 |
300A (최다 12x 18mm 또는 4x 27mm + 6x 18mm) |
300A (최다 10x 18mm 또는 4x 27mm + 4x 18mm) |
|||||
| LVLD 2 (선택) |
150A (최장 6x 18mm 또는 4x 27mm) |
150A (최장 6x 18mm 또는 4x 27mm) |
|||||
| 로드 브레이커 타입 | DIN 레일 장착, 18mm, 27mm 너비 | ||||||
| 통제 및 감시 | |||||||
| 제어 및 모니터링 부대2) | 스마트팩2 터치 + 스마트팩2 기본 + I/O 모니터 타입2 | ||||||
| 장착 위치 | 문 패널 장착 | ||||||
| 지역 운영 | 터치 패드와 그래픽 컬러 디스플레이를 통해 메뉴 가이드 동작 | ||||||
| 원격 조작 | WEB 브라우저를 통한 원격/지역 모니터링 및 제어용 이더넷 | ||||||
| 다른 사양 | |||||||
| 작동 온도 | -40 °C ~ +70 °C [-40 °F ~ +158 °F]3) | ||||||
| 저장 온도 | -40 °C ~ +85 °C [-40 °F ~ +185 °F] | ||||||
| 크기 (W x D x H)5) |
482 x 384 x 311 (7U) mm [19 x 15.1 x 12.3 인치] |
482 x 384 x 445 (10U) mm [19 x 15.1 x 17.5 인치] |
|||||
| 무게 (모듈 제외) | 약 12 킬로그램 [26 파운드] | 약 19 킬로그램 | |||||
| 설계 표준 | |||||||
| 전기 안전 | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| EMC | ETSI EN 300 386 v13.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
| 환경 |
ETSI EN 300 019-2-1 v23.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v24.1:2015, ETSI EN 300 132-2 v2.6.1:2019 IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2- IEC 62040-5-3:2016 제4항에 따른 다른 작동 조건3, 고무해야 합니다 |
||||||
|
1) 자세한 사항은 Flatpack2 태양전지 충전기 데이터 시트를 참조하십시오. 2) 자세한 내용은 Smartpack2 터치 컨트롤러 데이터 시트를 참조하십시오. |
3) +45 °C ~ +70 °C [+113 °F ~ +158 °F] 4) 추천 된 최소 캐비닛 깊이 는 400mm [15.7 인치] |
||||||
