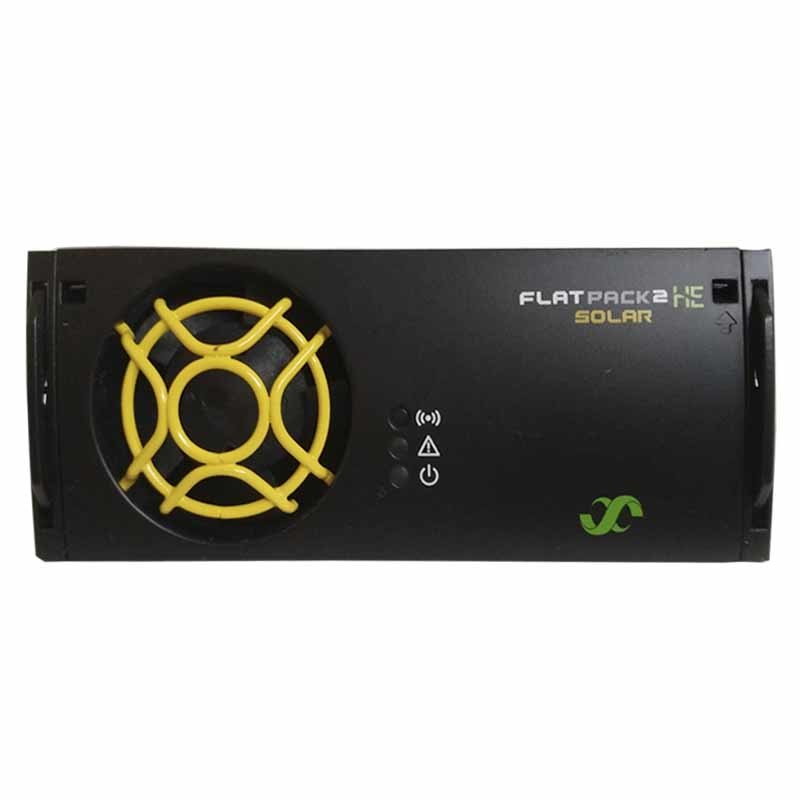

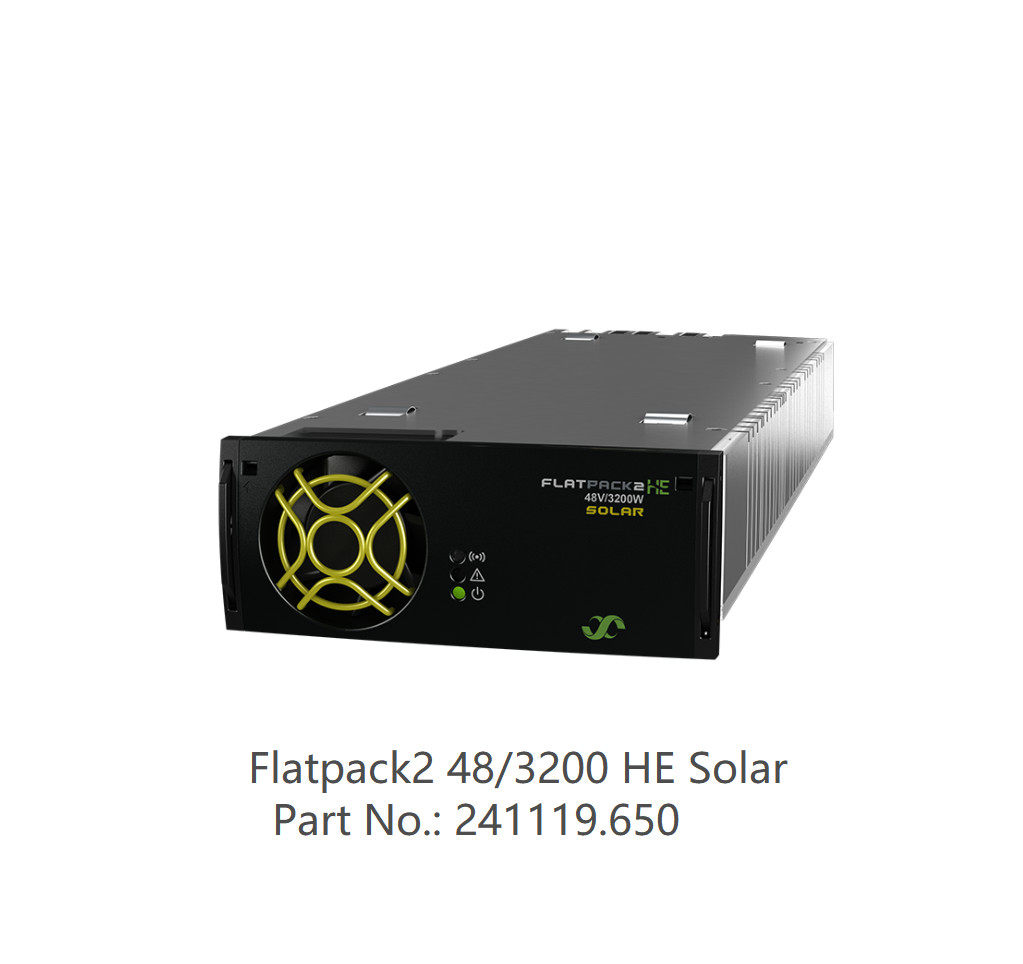

엘텍 태양광 충전기 Flatpack2 48/3200 HE Solar Flatpack2 HE 태양광 3200W Flatpack2 48V 태양광 충전기 (241119.650 )
Eltek 태양광 충전 확장 키트 2U/3U 선반(Flatpack2 48/3200HE Flatpack2 48/1500HE 포함) (CTZ00000.1358 )

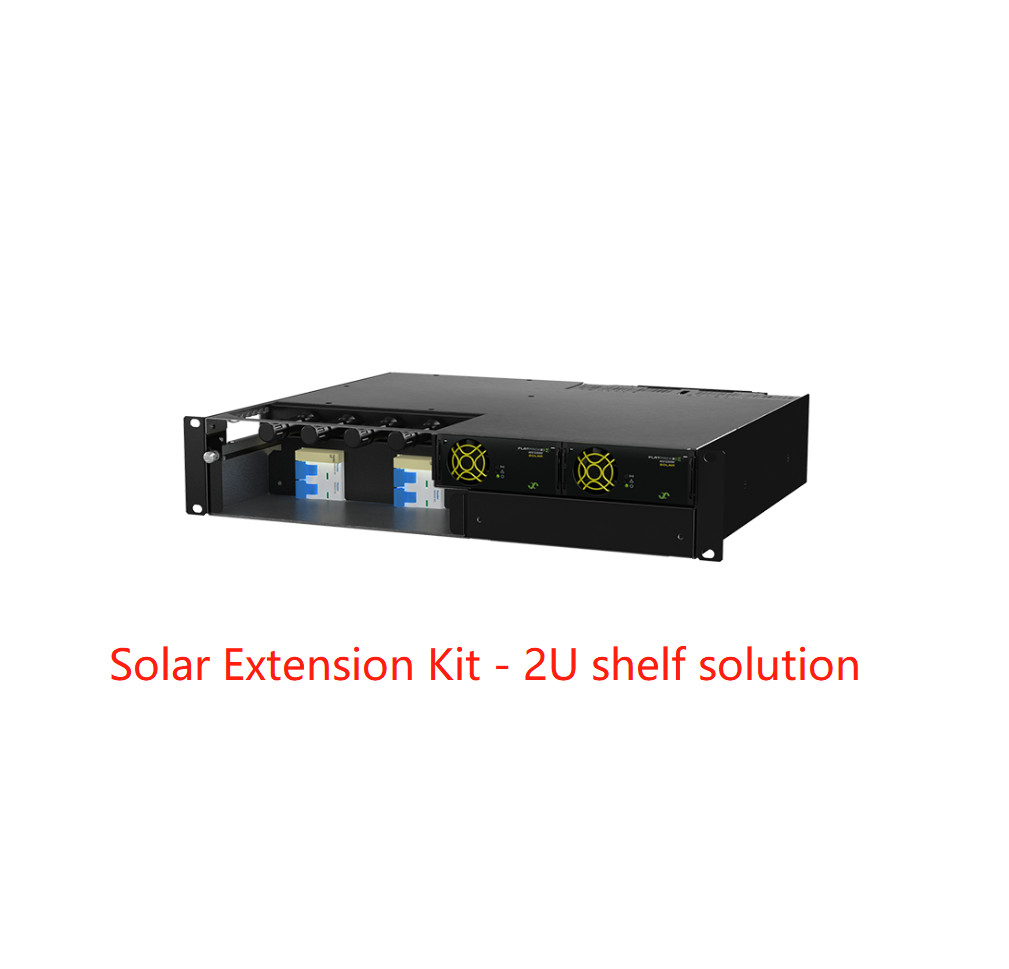

태양광 확장 키트 - 2U/3유선반 솔루션
PV 패널, 서비스 스위치 및 옵션 SPD의 케이블용 MC4 커넥터로 특별히 설계되었습니다. 전면 및 후면 MC4 연결 메커니즘을 사용하면 실외 및 실내 인클로저에 현장에서 쉽게 설치할 수 있습니다.
주요 기능
매개변수:
| 모델 | 2U 태양광 확장 전부 | 3U 태양광 확장 전부 | ||||
| 부품 번호 | CTZ00000.1358 | CTZ00000.1255 | ||||
| 전력 모듈 | ||||||
| Flatpack2 태양광 충전기 1) | Flatpack2 48/3200 HE 태양광 | |||||
| 최고 효율성 | 97% | |||||
| 최대 번호 모듈 수 | 최대 2개 | 최대 4개 | ||||
| 입력 데이터(태양광 충전기) | ||||||
| 전압(작동 범위) | 85-420VDC | |||||
| 전압(MPPT 범위) 2) | 100-380VDC | |||||
| 전압(시동) | 150VDC | |||||
| 최대 전류 | 20.3 ADC | |||||
| 보호 | 퓨즈, 과도 보호용 배리스터, 역극성, VIN이 너무 낮을 때 차단, 시동 중 접지 오류 확인 | |||||
| PV 연결 패널 | ||||||
| PV 어레이용 서비스 스위치 | 2개 2극 | 4개 2극 | ||||
| MC4 커넥터 | 4개(PV 어레이 1개당 2개) | ) 8개(PV 어레이 1개당 2개) | ||||
| DC SPD(옵션) | 최대 2개(유형 1+2) | 최대 4개(유형 2) | ||||
| 출력 데이터 | ||||||
| 전압(기본값) | 53.5VDC | |||||
| 전압(조정 가능 범위) | 423) - 57.6VDC | |||||
| 최대 전력, VIN ≥ 170VDC | 6400W | 12800W | ||||
| 최대 전류, @VOUT = 48VDC | 133A | 266A | ||||
| 보호 | 과전압 차단, 단락 방지, 고온, 핫 플러그인 돌입 전류 제한 | |||||
| 기타 사양 | ||||||
| 경보(빨간색 LED) | 고온 및 저온 차단, 컨버터 고장, 출력 과전압 차단, 팬 고장, 저전압 경보, CAN 버스 고장 | |||||
| 경고(노란색 LED) | 낮은 입력 전압, 전력 감소 모드의 컨버터, 원격 전류 제한 활성화, 입력 전압이 범위를 벗어남, 과전압 시 깜박임 | |||||
| 정상(녹색 LED) | 입력 및 출력이 정상입니다. | |||||
| 작동 온도 | -40 ~ +75°C[-40 ~ +167°F]3) | |||||
| 보관온도 | -40 ~ +85°C[-40 ~ +185°F | |||||
| 크기(W x D x H) 5) |
482 x 384 x 89(2U)mm [19 x 15.1 x 3.5인치] |
482 x 384 x 133(3U)mm [19 x 15.1 x 5.3인치] |
||||
| 무게(모듈 제외) | 약 7kg[15파운드] | 약 10kg[22파운드] | ||||
| 설계 표준 | ||||||
| 전기 안전 | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
|||||
| 환경 |
ETSI EN 300 019-2-1 v2.3.1:2017(클래스 1.2) ETSI EN 300 019-2-2 v2.4.1:2017(클래스 2.3) ETSI EN 300 019-2-3 v2.4.1:2015(클래스 3.2) ETSI EN 300 132-2 v2.6.1:2019 IEC 62040-5-3:2016 조항 4.2에 따른 정상적인 작동 조건. IEC 62040-5-3:2016 조항 4.3에 따른 기타 작동 조건을 알려야 합니다. |
|||||
|
1) 자세한 내용은 Flatpack2 태양광 충전기 데이터시트를 참조하세요. 2) 공칭 출력 전압에서. MPPT는 100V까지 작동하지만 최대 입력 전류 제한으로 인해 최대 출력 전력이 감소합니다. 3) 대기/테스트 작동(VOUT < 48 VDC)은 VIN > 250 VDC로 제한됩니다. 4) 정격 성능이 저하된 +45 ~ +75°C[+113 ~ +167°F] 5) 권장되는 최소 캐비닛 깊이는 400mm[15.7인치]입니다. |
||||||
