Flatpack2 48/1500HE 태양 (CTZ00000.1255)와 엘텍 태양 확장 키트 3U 선반 맥스 PV 능력 6.4KW 또는 12.8KW
애플리케이션 :
Ｌ FLATPACK2 HE 태양 에너지 WITH MPPT
Ｌ 가온 PLUGGABLE MODULES
Ｌ 지구 결함 탐지

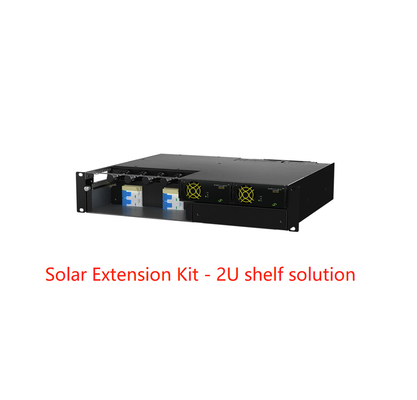

Ｌ 맥스 PV 능력 6.4KW (2U) OR 12.8KW (3U)
Ｌ PV 접속 패널
Ｌ MC4 CONNECTORS
Ｌ 서비스 SWITCHES

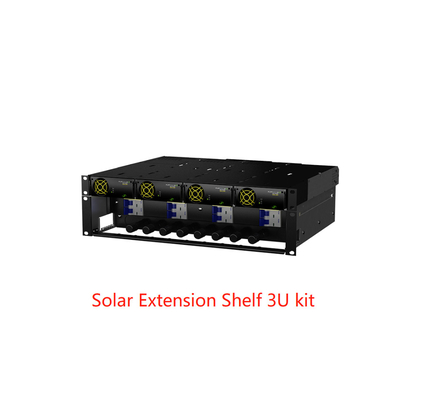

태양 확장 키트 - 3U 선반 솔루션
특별히 PV 패널, 서비스 스위치와 선택적 SPD로부터의 케이블을 위해 MC4 연결기로 설계됩니다. 전면과 후방 MC4 접속 부품은 양쪽 야외 옥내용 엔클로저 안으로 쉬운 현장 설치미술을 가능하게 합니다.
키특성 :
MPPT로 태양인 Flatpack2 HE
뜨거운 플러그로 접속 가능한 모듈
접지 고장 검출
맥스 PV capacity12.8kW
PV 접속 패널
MC4 연결기
서비스 스위치
DC SPD 유형 2 (선택)
매개 변수 :
| 모델 | 외부적인 태양인 2U. 장비 | 외부적인 태양인 3U. 장비 | ||||
| 부품번호 | CTZ00000.1358 | CTZ00000.1255 | ||||
| 전력 모듈 | ||||||
| Flatpack2 태양 충전기 1) | Flatpack2 48/3200 그 태양입니다 | |||||
| 최대 효율 | 97 % | |||||
| 모듈의 맥스 번호 | 최고 2까지 PC | 최고 4까지 PC | ||||
| 입력 데이터 (태양 충전기) | ||||||
| 전압 (동작 범위) | 85-420 VDC | |||||
| 전압 (MPPT 범위) 2) | 100-380 VDC | |||||
| 전압 (벤처 기업) | 150 VDC | |||||
| 최대 전류 | 20.3 ADC | |||||
| 보호 | 일시적인 보호, 역전 극성, 중단을 위해 VIN이 너무 낮을 때, 접지 고장은 벤처 기업 동안 확인한 퓨즈, 바리스터 | |||||
| PV 접속 패널 | ||||||
| PV 배열을 위한 서비스 스위치 | 2 PC 2는 막대기를 씁니다 | 4 PC 2는 막대기를 씁니다 | ||||
| MC4 연결기 | 한 PV 배열 당 4 PC (2 PC | ) 8 PC (한 PV 배열 당 2 PC) | ||||
| DC SPD (선택) | 최고 2까지 PC (타입 1+2) | 최고 4까지 PC (유형 2) | ||||
| 출력 데이터 | ||||||
| 전압 (채무 불이행) | 53.5 VDC | |||||
| 전압 (조정범위) | 42 3) - 57.6 VDC | |||||
| MAX 출력, VIN ≥ 170 VDC | 6400 Ｗ | 12800 Ｗ | ||||
| 최대 전류, @VOUT = 48 VDC | 133 A | 266 A | ||||
| 보호 | 과전압 셧다운, 단락 회로 증명, 고온, 핫 플러그 인 침입 전류 제한 | |||||
| 다른 규격 | ||||||
| 알람 (이끌린 빨강) | 높고 낮온도 중단, 컨버터 실패, 생산량 위의 과전압 셧다운, 팬 장애, 저전압 알람, 캔-버스 실패 | |||||
| 경고 (이끌린 노랑색) | 권력이 있는 저입력 전압, 컨버터는 방식, 활성화된 멀리 있는 전류 한계, 과전압에 번쩍거리는 사정 거리 밖에 입력 전압을 낮춥니다 | |||||
| 정상적입니다 (이끌린 그린) | 입력과 출력 승인 | |||||
| 작동 온도 | +75 'Ｃ [+167 'Ｆ에 대한 -40]에 대한 -40 3) | |||||
| 저장 온도 | +85 'Ｃ [-40에서 +185 'Ｆ에 대한 -40 | |||||
| 차원 (W x D x H) 5) |
482 Ｘ 384 Ｘ 89 (2U) 밀리미터 [19 Ｘ 15.1 Ｘ 3.5 인치] |
482 Ｘ 384 Ｘ 133 (3U) 밀리미터 [19 Ｘ 15.1 Ｘ 5.3 인치] |
||||
| 중량 (배제 모듈) | 대략 7 킬로그램 [15 파운드] | 대략 10 킬로그램 [22 파운드] | ||||
| 설계 표준 | ||||||
| 전기 안전 | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC :2012년, EN 61000-6-4:2019 |
|||||
| 환경 |
ETSI EN 0 v2.3.1 :2017년 (클래스 1.2) ETSI EN 0 v2.4.1 :2017년 (클래스 2.3) ETSI EN 0 v2.4.1 :2015년 (클래스 3.2) ETSI EN 300 132-2 v2.6.1 :2019 IEC 62040-5-3:2016 조항 4.2에 따라서 정상 운전 상태. IEC 62040-5-3:2016 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 |
|||||
|
1) 자세한 사항은 Flatpack2 태양이 충전기 데이터 시트를 참조하세요 2) 명목상의 출력 전압에. MPPT는 100V아래로 작동할 것이지만, 그러나 최대 투입 전기 제한이 최대 출력 파워를 낮출 것입니다 3) 스탠바이 / 테스트 동작 (출력전압 < 48="" VDC=""> 250 VDC 4) 정격출력이 감소된 성능과 +45 내지 +75 'Ｃ [+113 내지 +167 'Ｆ] 5) 권고된 최소치 캐비넷 뎁스는 400 밀리미터 [15.7 인치] 입니다 |
||||||
