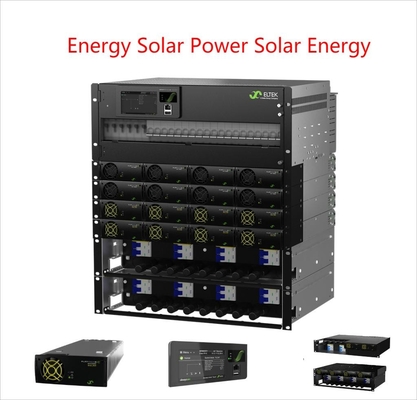

-48Vdc 엘텍 자율 전력 코어 태양 전력 하이브리드 시스템
모듈형 + 하이브리드 시리즈는 Enetek의 고효율 스위치 모드 직렬기를 사용하여 설계되었습니다
모듈과 태양광 변환 모듈, 네트워크/전자세트 입력과 PV 입력 모두를 허용합니다.
지능형 컨트롤러와 결합, 솔루션은 각 부하와 함께 완성
그리고 배터리 배포, AC와 DC 입수, 그리고 각자의 초상압 보호.
이 솔루션은 특정 요구 사항에 따라 맞춤화 될 수 있습니다.
전형적인 사용
- 원격 사이트
- 매크로 BTS
- 마이크로 웨이브
- LTE/Wimax
특징
- 콤팩트하고 효율적
- 모듈형, 확장 가능한 디자인
- 설치가 용이하기 위해 전면 접근
- 매우 효율적이고 신뢰할 수 있습니다
파라미터:
| 모델 | 300A 분포 | 500A 분포 |
| 부문 번호 | CTO30408S.4XXX | CTO3080XXS.4XXX |
| 전원 모듈 | ||

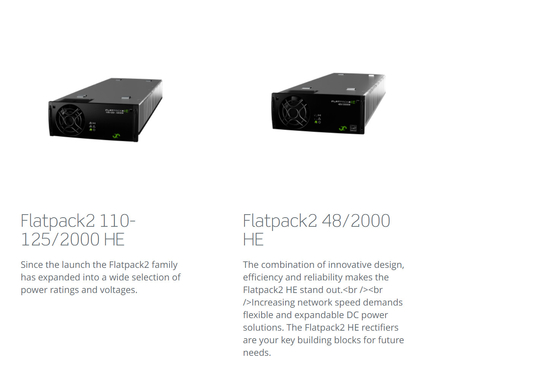

| 플래트팩2 수정기 | FP2 48/3000HE 또는 SHE | |
| 플래트팩2 태양전지 충전기 | 플래트팩2 48/3200HE 태양 | |
| 입력 데이터 (조정기) | ||
| 전압 범위 | 85-300vAC (HE 모델) 85-264Vac (SHE 태양광) | |
| 빈도 | 45~66Hz | |
| 메인 구성 | 3*1p 230Vac | 2*3 P 400Vac |
| 1*3P 230Vac | 듀얼 메인 | |
| 연결 | 터미널 블록, 최대 10mm2 | |
| 입력 데이터 (태양 충전기) | ||
| 전압 범위 | 85-420Vdc (운동 범위) / 100-380Vdc (MPPT 범위) | |
| 전압 시작 | 100Vdc | |
| 최대 전류 | 20Adc | |
| PV 연결 패널 | ||
| PV 배열의 서비스 스위치 | 4개 2개 | 4개 또는 8개 2개 막대 |
| DC SPD 타입 2 (선택) | 최대 4개 | 최대 8개 |
| 출력 데이터 | ||
| 전압 | -48 Vdc | -48Vdc |
| 전류 (최대) | 300A | 500A |
| 배터리 분배 | ||
| 차단기 위치 수 | 6개 단극 | 8개의 단일 폴 |
| LVBD | 300A | 500A |
| 배터리 차단기 유형 | 플러그인 타입 | |
| 부하 분배 | ||
| 부하 위치 수 | 최대 18*18mm | 최대 16*18mm |
| LVLD1 | 300A | 300A |
| LVLD2 (선택) | 150A | 150A |
| 로드 브레이커 타입 | DN 레일 설치 | |
| 통제 및 모니터링 | ||
| 제어 및 모니터링 단위 | 스마트팩2 터치 + 스마트팩2 기본 + I/Q 모니터 타입 | |
| 장착 위치 | 문 패널 장착 | |
| 지역 운영 | 사용 설명서 | |
| 원격 조작 | 웹을 통한 원격 / 지역 모니터링 및 제어에 대한 이더넷 | |
| 다른 스펙 | ||
| 임시 작전 | -40에서 +70 | -40에서 +70 |
| 저장장. | -40에서 +70 | -40에서 +70 |
