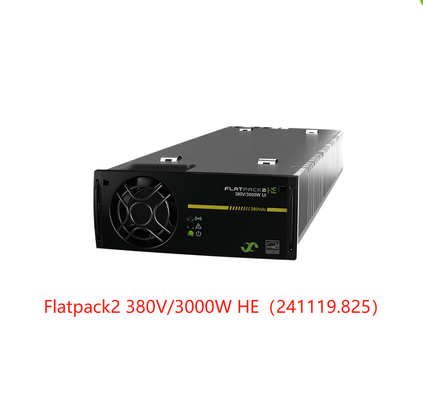

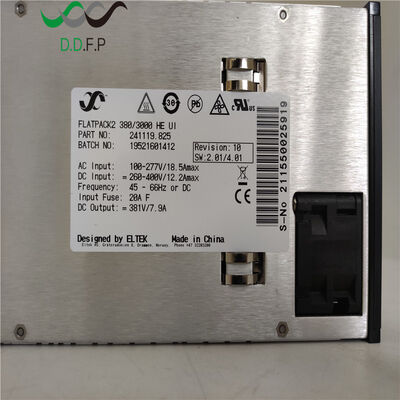

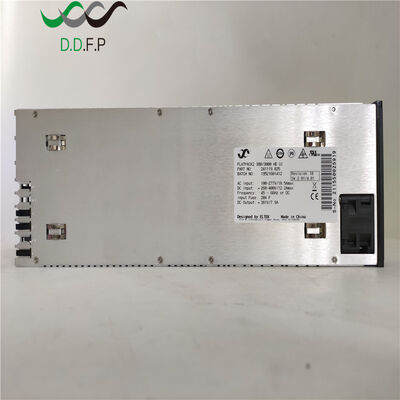

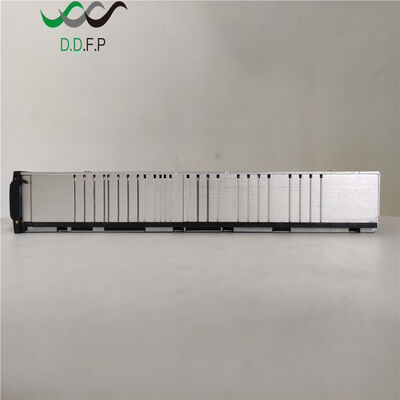

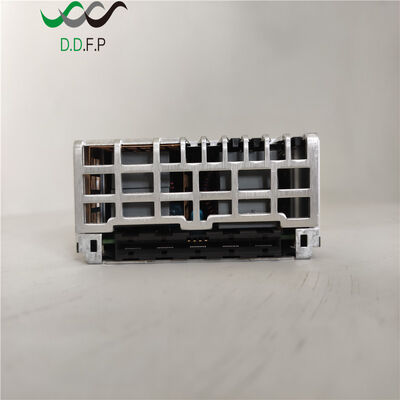

엘텍 정류기 모듈 Flatpack2 380/3000 380Vdc 3000W 고효율 (241119.825 번 부품)
Flatpack2 380V/3000W HE 정류기는 생산과 높은 출력 전원에 고효율, OR-잉 보호를 갖. 최소한의 손실로! 순수한 전지 백업 직류전압을 분배하세요. 중심 백업 전력 시스템에서 낮은 신뢰도 DC-AC 단계를 제거하고 그것의 신뢰성과 효율을 극대화하세요.
큰 파워 시스템을 구축하기 위한 최고 72까지 정류기와 스택 내각은 Smartpack2 제어기에 의해 모니터링했습니다.
매개 변수 :
| 모델 | Flatpack2 380/3000 그 (UI) |
| 부품번호 | 241119.825 |
| 입력 데이터 | |
| (명목상인) 전압 |
176 - 277 VAC / 260 - 400 VD 1) Ｃ |
| 전압 (범위) |
85 - 305 VAC / 260 - 410 VD 1) Ｃ |
| 주파수 | 45 - 66 Hz/ 15 - 18.5 Hz2) / DC1) |
| 명목상 입력, 전부하에 있는 경향 (최대) | 18.2 팔 |
| 역율 | 50% 로드 또는 많 에 있는 > 0.99 |
|
보호 |
Ｌ와 엔 바리스터에서 녹으세요 VIN이 사정 거리 밖에 있을 때 떨어지세요 |
| 출력 데이터 | |
| 전압 (채무 불이행) | 381 VDC |
| 전압 (조정범위) | 300 - 400 VDC |
| # Pb 셀은 지원했습니다 | 156 - 168 3) |
| 연속적인 (최대인) 전원 | 3000 Ｗ |
| 85 VAC / 85 VDC에 있는 전원 | 1200 Ｗ |
| 현재 연속적인 (최대) | (@VOUT< 336="" V=""> DC) 당 9 (@ 당 / 7.9 VOUT = 381 VDC) |
| 현재 공유 (10 - 100% 로드) | 10부터 100% 로드까지 최대 전류의 ±5% |
| 스태틱 전압 규정 (10 - 100% 로드) | ±0.5% |
| 구동 전압 변동 규정 | 10-90% 또는 90-10% 부하 변화, 조절 시간 동안 ±2.0% < 10="" ms=""> 5) |
| 업 타임을 잡으세요 | > 20 부인 세미콜론 1500 Ｗ 로드에 voltage > 300 VDC를 출력하세요 |
| 잔물결 | < 1000="" mV="">30개의 MHz 대역 폭인 P-P |
| 보호 | 과전압 셧다운, 핫 플러그 인 - 침입 전류 제한, 오링 다이오드,Fuse5), 단락 회로 증명, 고온 보호, 과부담shutdown4) |
| 다른 규격 | |
| 230 VAC / 380VDC 입력에 있는 효율 | 96.2% / 96.6% |
| 차단 |
3.0 코프액 - 출력, 1.5 코프액에 대한 입력은 - 지구, 1.5 코프디시로 입력되었습니다 - 지구에 대한 출력, 3.0 코프액 - 일차, 3.0 코프액에 대한 깡통 - 2차에 대한 깡통 |
| 알람 (이끌린 빨강) | 낮은 주요 부분 중단, 높고 낮온도 중단, 정류기 실패, 생산량 위의 과전압 셧다운, 팬 장애, 저전압 알람, 캔-버스 실패 |
| 경고 (이끌린 노랑색) | 권력이 있는 정류기는 방식, 활성화된 멀리 있는 배터리 전류 한계, 과전압에 번쩍거리는 사정 거리 밖에 입력 전압을 낮춥니다 |
| 정상적입니다 (이끌린 그린) | 입력과 출력 승인 |
| 명목상 입력과 전부하에, 음향 잡음 | < 40dBA="">ambientambient> 40'< 25=""> Ｃ |
| MTBF (텔코디아 SR-232 Iss.3 메틸. II 경우L1) | 2 291 210h (@ Tambient = 25 'Ｃ) |
| 작동 온도 |
+75' Ｃ (+167' Ｆ에 대한 -40), 습도 5 - 95% RH 불응축에 대한 -40 출력 전원은 75' Ｃ (167' Ｆ)에 50' Ｃ (122' Ｆ)에 있는 3000W부터 980W까지 선형을 낮춥니다 |
| 저장 온도 | +85' Ｃ (+185' Ｆ에 대한 -40), 습도 0 - 99% RH 불응축에 대한 -40 |
| Dimensions[WxHxD] / 중량 | 109 Ｘ 41.5 Ｘ 327 밀리미터 (4.25 Ｘ 1.69 Ｘ 13 ") / < 1=""> |
| 설계 표준 | |
| 전기 안전 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, 국제전기기술위원회 60950-1:2013, UL 60950-1:2014, CSA C22.2 60950-1-07 번 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1 :2010년, -6-4:2007 + A1 :2010, IEC61000-6-5 : 2015년, EN 300 386 :FCC CFR 47 15:2013 부분인 v1.6.1 |
|
환경 |
다음에 따라 시험됩니다 : ETSI EN 300 019 : 2-1 (클래스 1.2)와 2-2 (클래스 2.3) IEC 62040-5-3:2016 조항 4.2에 따라서 정상 운전 상태. IEC 62040-5-3:2016 조항 4.3에 따라서 다른 운영 상태가 충고받아야 합니다 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
|
1) 개정 7으로부터의 DC 입력 지원은 pn 241119.825IA를 통해 단계적으로 늘렸습니다. 청구하는 대로 더 낮은 직류전압을 지원하세요 2) 단지 16 2/3 Hz 주파수 범위는 230 VAC +/-15%를 지원했습니다. 1000 Ｗ에 낮춰지게 된 최대 사용 가능한 전력 3) 156개 셀을 위해 최소 시험 전압은 1.923 V/cell입니다. 2.38 V/cell이 168 셀 최대 증압 전압을 위해 있습니다 4) 과부화되거나 부하 결점이 10대가 (출력전압 < 200="" V="">DC로 규정된) 후에 통과되지 않았으면 그것은 영구히 (리셋에 대한 발전 주기)를 차단할 것입니다 5) 개정 9로부터 pn 241119.825IA를 통해 단계적으로 늘렸습니다 |
|
