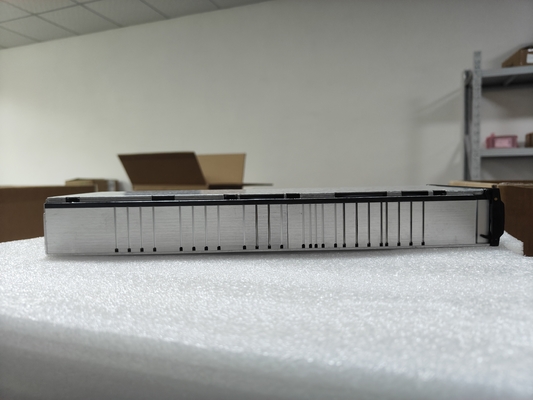

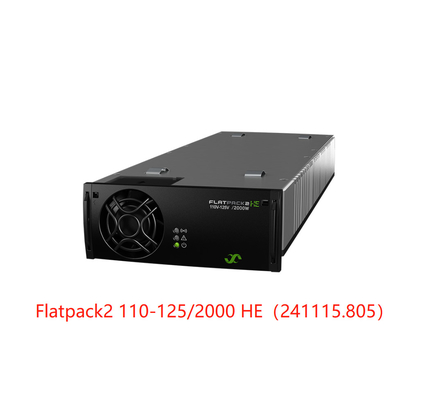

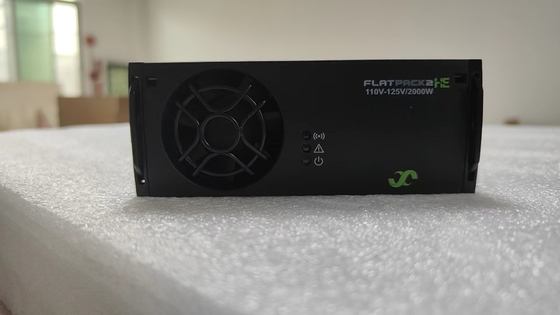

Eltek 정류기 모듈 FLATPACK2 110 / 2000 HE WOR 고효율 모듈(부품 번호 241115.805)
Flatpack2 110V 2000W HE 정류기 / 컨버터
Flatpack2 110-120V/20A HE
Flatpack2 제품군은 출시 이후 다양한 전력 정격 및 전압으로 확장되었습니다.
산업용 애플리케이션을 위한 안정적인 고효율 정류기
매개변수 :
| 모델 | 110 / 2000 HE WOR | 110-120 / 20A HE |
| 부품 번호 | 241115.805 | 241119.805 |
| 입력 데이터 | ||
| 전압 범위(공칭) | 185 - 275 V AC/ DC | 176 - 277 V AC 1) |
| 전압 범위 | 85 - 300 V AC/ DC |
85 - 305 V A 1) C |
| 주파수 | 0 - 66 Hz | 45 - 66 Hz |
| 최대 전류 | 11.9 A RMS | 18.64 ARMS |
| 역률 | 0.99 (@ 50-100 % 부하) | 0.99 (@ 50-100 % 부하) |
| THD (@ 230 VAC) | < 5 % (@ 최대 부하) | < 4 % (@ 최대 부하) |
| 보호 | 과도 보호용 바리스터, 두 라인 모두 퓨즈, 300/305 V 초과 시 셧다운 | |
| 출력 데이터 | ||
| 기본 전압 | 122.5 VDC | |
| 전압 범위 | 89.22) - 171.6 VDC |
90.02) - 151.25 VD 1) C |
| # Pb 셀 지원(1.8 - 2.4 V DC/ 셀) | 54 - 71 | 54 -60 |
| # NiCad 셀 지원(1.05 - 1.65 V DC/ 셀) | 85 - 104 | 86 - 91 |
| 최대 전력, 공칭 입력 | 2000 W | 3025 W1) |
| 최대 전력, 85V 입력 | 850 W | 1280 W |
| 최대 전류 | 16.7 A | 20 A |
| 홀드업 시간, 기본 전압 및 1500 W 부하 | 20 ms, VOUT > 99.7 VDC | 10 ms, VOUT > 99.7 VDC |
| 전류 공유 | 최대 전류의 ±5% (10~100% 부하) | |
| 정적 전압 조정 | 10%에서 100% 부하 및 공칭 입력에서 ±0.5% | |
| 동적 전압 조정 | 10-80% 또는 80-10% 부하 변동에 대해 ±5.0%, 조정 시간< 50ms | |
| 리플 및 노이즈, 30 MHz 대역폭 | < 500 mV PP | |
| 보호 | 과전압 셧다운, 단락 회로 방지, 고온, 핫 플러그인 돌입 전류 제한, ORing 다이오드 | |
| 기타 사양 | ||
| 효율 | > 94% | > 94% |
| 절연 | 3.0 kVAC – 입력 및 출력, 1.5 kV AC – 입력 접지, 1.5 kV DC – 출력 접지 3 kVAC CAN – 입력, 3kVAC CAN – 출력 | |
| 알람(빨간색 LED) | 저전압 셧다운, 고온 및 저온 셧다운, 정류기 고장, 출력 과전압 셧다운, 팬 고장, 저전압 알람, CAN 버스 고장 | |
| 경고(노란색 LED) | 정류기 전력 감소 모드, 원격 배터리 전류 제한 활성화, 입력 전압 범위 초과, 과전압 시 깜박임 | |
| 정상(녹색 LED) | 입력 및 출력 OK | |
| MTBF (Telcordia SR-332 Issue I method III (a)) | >391 000h (@T AMBIENT= 25°C) | >400 000h (@T AMBIENT= 25°C) |
| 작동 온도(5 - 95% RH 비응축) 출력 전력 감소는 온도/로 상승 |
-40 ~ +75°C [ -40 ~ +167°F] +55°C / 1350W @ +75°C |
-40 ~ +75°C [ -40 ~ +167°F] +50°C / 1150 W @ +75°C |
| 보관 온도 | -40 ~ +85°C (-40 ~ +185°F), 습도 0 - 99% RH 비응축 | |
| 크기[WxHxD] / 무게 | 109 x 41.5 x 327mm (WxHxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] | |
| 설계 표준 | ||
| 전기 안전 | UL 60950 -1, EN 60950 -1, CSA 22.2 | |
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| 전원 고조파 | EN 61000 -3-2 | |
| 환경 |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE) |
|
|
해양 규정 준수 (AC 필터 포함 EMC 클래스 B) |
DnV 선박 분류 규칙, 고속 및 경량 선박 및 DnV 해상 표준 |
- |
|
1) HW 버전 2 이상에 유효한 사양입니다. 이전 개정판은 DS:24111x.805.DS3 ver1을 참조하십시오. 2) 경부하에서 출력 전압이 증가합니다(< 1.6A) |
||
