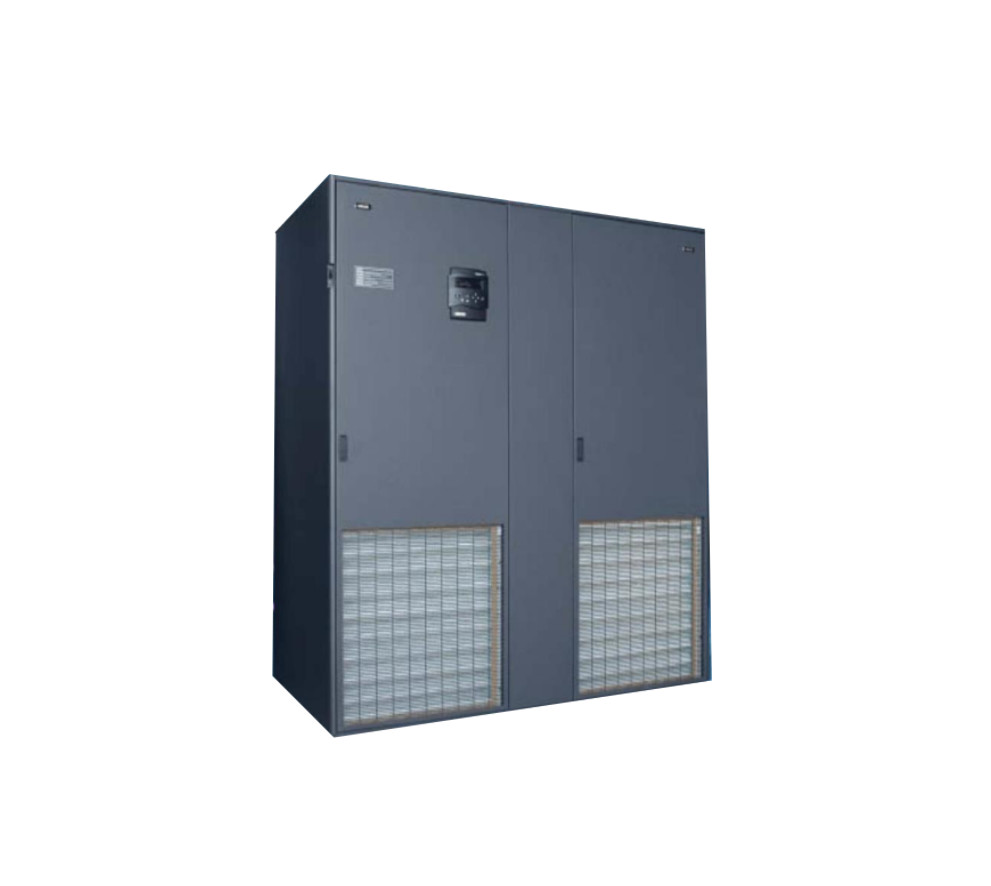

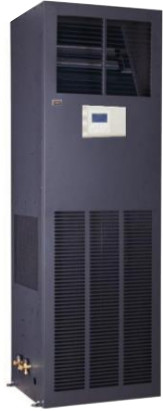

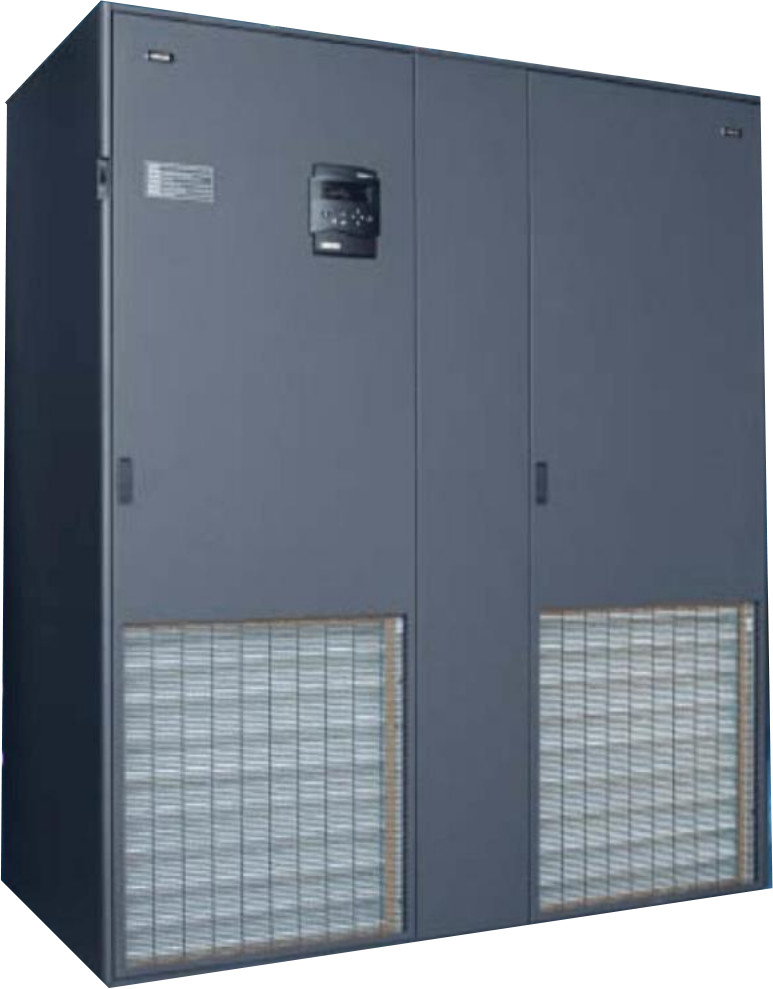

Hiross HIMOD 시리즈 정밀 에어컨 직접 팽창 공기 냉각
HIMOD 시리즈는 균일한 외관의 모듈형으로 설계되었으며 모듈 조합도 지원합니다.
고객은 다양한 모델을 선택할 수 있으며 다양한 조건에 적합합니다.
다양한 환경 요구 사항에 적응하기 위해 광범위한 옵션 액세서리가 사용됩니다.
각 장치에는 가변 속도 팬이 있으며 압력 문제를 고려하지 않고 조합을 사용합니다.
고효율 팬
정압이 20Pa에서 450Pa 사이인 새로운 임펠러 속도 고효율 팬은
특수 설계된 고압 챔버와 결합됩니다. HIMOD 시리즈는 저소음을 달성할 수 있습니다.
에너지 절약
고효율 팬과 스크롤 압축기를 사용하기 때문에,
HIMOD 시리즈의 전력 소비는 크게 감소합니다(기존 모델보다 35% 낮음).
운전 및 수리 비용이 저렴합니다.
HIMOD 시리즈는 또한 다양한 유형의 냉매(R22/R407c/R410a/R134a)를 지원합니다.
| 직접 팽창 공기 냉각/수냉식-AW(직접 팽창 풍냉, 수냉식-A/W) | |||||||
| 기류: 아래, 위(송풍 방식: 하부 송풍, 상부 송풍) | |||||||
| 모델(형식) | M25 | M29 | M32 | M34 | M35 | M41 | |
| 특성(성능) | |||||||
| 총 냉각 용량(총 냉매) | kW | 26.5 | 30.7 | 33.3 | 36.2 | 37.0 | 41.8 |
| 습도 용량(습냉량) | kW | 24.2 | 29.3 | 32.5 | 34.1 | 35.1 | 40.4 |
| 습도 열비(습열비) | 0.91 | 0.92 | 0.97 | 0.94 | 0.95 | 0.95 | |
| EER(효율비) | 3.58 | 3.35 | 3.51 | 3.62 | 3.58 | 3.52 | |
| 압축기 Q.(압축기 수량) | n | 1 | 1 | 1 | 2 | 1 | 1 |
| 압축기 전력(압축기 출력) | kW | 5.89 | 6.96 | 6.94 | 2x3.82 | 7.96 | 10.0 |
| 팬 Q.(팬 수량) | n | 1 | 2 | 2 | 2 | 2 | |
| 팬 입력 전력(팬 입력 출력) | kW | 1.52 | 1.90 | 1.99 | 2.38 | 2.38 | 2x1.51 |
| 풍량(풍량) | m³/h | 7100 | 7880 | 10040 | 11140 | 11220 | 12470 |
| 최대 압력(최대 풍압-상/하풍송) | Pa | 380 | 280 | 420 | 350 | 340 | 380 |
| 소음(소음-하부 송풍) | dB(A) | 53 | 55 | 58 | 61 | 61 | 58 |
| 습도(가습량) | kg/h | 9 | 9 | 13 | 13 | 13 | 13 |
| 가습 전력(가습 출력) | kW | 5.8 | 5.8 | 9 | 9 | 9 | 9 |
| 난방 전력(가열 출력) | kW | 7.5 | 7.5 | 15 | 15 | 15 | 15 |
| 튜브(기체/액체 관경) | mm | 22/18 | 22/18 | 22/18 | 16/16 | 28/22 | 28/22 |
| 표준 수냉식-W(입수 온도 30℃, 출수 온도 45℃) standard water-cooling type -W (inlet water temperature of30 outlet water temperature of 45 ℃) |
|||||||
| 수류(수류량) | 1/s | 0.64 | 0.71 | 0.74 | 2x0.43 | 0.87 | 1.08 |
| 압력(수단 압력 강하) | kPa | 19 | 12 | 13 | 12 | 13 | 12 |
| 파이프(수관 관경) | inch | 1” | 1” | 11/4” | 2x3/4” | 11/4” | 11/4” |
| 최대 전력 소비량(최대 소비 전력) | kW | 14.9 | 16.3 | 23.0 | 21.2 | 25 | 28 |
| 길이(길이) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1500 |
| 너비(너비) | mm | 800 | 800 | 800 | 800 | 800 | 800 |
| 높이(높이) | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
| 무게(순중량) | kg | 425 | 430 | 575 | 590 | 580 | 600 |
| 모델(형식) | M42 | M47 | M50 | M58 M66 | L83U | L99U | ||
| 특성(성능) | ||||||||
| 총 냉각 용량(총 냉매) | kW | 42.8 | 53.7 | 54.9 | 60.1 70.3 | 86.3 | 104.6 | |
| 습도 용량(습냉량 | kW | 41.5 | 49.0 | 52.2 | 58.3 68.9 | 79.5 | 95.2 | |
| 습도 열비(습열비) | 0.97 | 0.91 | 0.95 | 0.97 0.98 | 0.92 | 0.92 | ||
| EER(효율비) | 3.63 | 3.45 | 3.59 | 3.40 3.49 | 3.31 | 3.68 | ||
| 압축기 Q.(압축기 수량) | n | 2 | 1 | 2 | 2 2 | 2 | 2 | |
| 압축기 전력(압축기 출력) | kW | 2x4.39 | 12.1 | 2x5.9 | 2x6.962x7.98 | 2x9.0 | 2x11.2 | |
| 팬 Q.(팬 수량) | n | 2 | 2 | 2 | 2 2 | 2 | ||
| 팬 입력 전력(팬 입력 출력) 풍량(풍량) |
kW m³/h |
2x1.51 12530 |
2x1.74 13550 |
2x1.74 13540 |
2x1.89 2x2.09 14580 15470 |
2x2.8 21520 |
2x3.0 24000 |
|
| 최대 압력(최대 풍압-상/하 풍송) |
Pa | 390 | 300 | 300 | 250 180 | 200 | 120 | |
| 소음(소음-하부 송풍) | dB(A) | 58 | 60 | 59 | 61 63 | 64.9 | 66.3 | |
| 습도(가습량) | kg/h | 13 | 13 | 13 | 13 13 | 13 | 13 | |
| 가습 전력(가습 출력) | kW | 9 | 9 | 9 | 9 9 | 9 | 9 | |
| 난방 전력(가열 출력) | kW | 15 | 15 | 15 | 15 15 | 22.5 | 22.5 | |
| 튜브(기체/액체 관경) | mm | 22/18 | 28/22 | 22/18 | 22/18 28/22 | 28/22 | 28/22 | |
| 표준 수냉식-W(입수 온도 30℃, 출수 온도 45℃)standard water-cooling type -W(inlet water temperature of 30 ℃,outlet water temperature of 45 ℃) |
||||||||
| 수류(수류량) | l/s | 2x0.51 | 1.28 | 2x0.66 | 2x0.72 2x0.84 | 2x1.12 | 2x1.35 | |
| 압력(수단 압력 강하) | kPa | 12 | 13 | 20 | 12 12 | 10 | 11 | |
| 파이프(수관 관경) | inch | 23/4” | 11/4” | 21/4” | 21/4” 21/4” | 21/4” | 21/4” | |
최대 전력 소비량(최대 전력) |
kW | 22.4 | 30.5 | 24.4 | 25.8 27.2 | 37 | 39.7 | |
| 길이(길이) | mm | 1500 | 1850 | 1850 | 1850 1900 | 2150 | 2300 | |
| 너비(너비) | mm | 800 | 850 | 850 | 850 950 | 1000 | 1080 | |
| 높이(높이) | mm | 1800 | 1800 | 1800 | 1800 1800 | 1800 | 1800 | |
| 무게(순중량) | Kg | 600 | 620 | 635 | 650 670 | 950 | 1000 | |
