왜 LTE/5G 라디오 사이트 / 작은 데이터 센터에서 CTOR0201.001 3KVA Rectiver 시스템을 사용하는가?
전통적인 사이트는 AC 로드 (WiFi, 광섬유 노드) 와 DC (48V 라디오) 를 위한 분리 UPS 및 직렬 장치가 필요합니다.48VDC 배터리 뱅크는 3kVA 인버터와 DC 로드를 동시에 통해 AC 로드를 공급합니다.핫 플러그 가능한 설계 및 150% 과부하 (15초) 능력은 독립적인 인버터 셸프를 추가하지 않고 분산 안테나 시스템 (DAS) 및 광대역 장비에 대한 중요한 가동 시간을 보장합니다.
" 리렉티버터 CTOR0201.001 대 표준 인버터 + 리렉티버터 "의 장점은 무엇입니까?

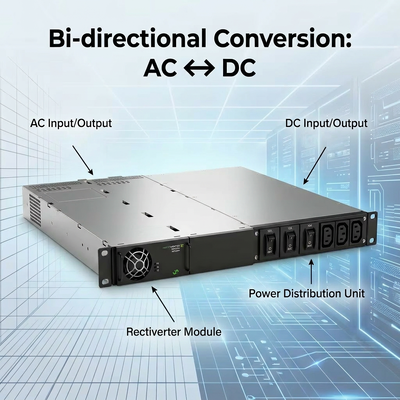

표준 백업 설정은직렬기 (AC-DC)+인버터 (DC-AC)+ 전송 스위치 = 2U ~ 3U 공간.CTOR0201.001 회전기한 개의 단위로 대체1U 모듈양방향 전력 처리 (AC?? DC). 그것은 엘텍 DC 시스템과 동일한 컨트롤러 아키텍처를 공유하고 지원합니다.평행 작동 Flatpack2 직렬기결과: 50% 더 적은 래크 공간, 더 적은 고장점, SCADA 및 철도 신호 캐비닛에 대한 간소화 된 케이블.
1U 3kVA 회전기를 선택하는 방법: CTOR0201.001 (230V) 대 CTOR0201.004 (115V)?
올바른 회전기를 선택하는 것은 지역 AC 표준에 달려 있습니다.
CTOR0201001:기본값230VAC(200-240V adj), 3kVA, 2400W DC, 유럽/아시아/중동 통신에 적합합니다.
CTOR0201004:기본값115VAC(100-127V adj), 1.5kVA, 1200W DC, 북미에 적합합니다.
둘 다48VDC (40-58V) 입력 범위그리고1U 482x395x44mm 형식 요소전면 IEC 소켓과 로드 브레이커와 함께 48V 배터리 은행의 명소 전압이 43-58V 조절 DC 출력 범위 내에서 53.5V (일반) 에 있는지 확인
CTOR0201를 설치하는 방법001: 로드 브레이커, IEC 소켓 & DC M6 볼트 연결?
의CTOR0201001시스템 (구성 241123.102 동등)미리 설치된 로드 브레이커 (2극, 10A)그리고3개의 앞 IEC320-C13 소켓.
DC 입력:대용량 연결M6 볼트(연속 64A, 90A 과부하 15s까지 지원합니다.)
AC 입력/출력:L,N,PE를 위한 6mm2의 스크루 단말기.
핫 플러그:전력 상태에서 (주의를 기울여야 한다) 전기 랙에 삽입/제거할 수 있다.
기본 전송에는 컨트롤러가 필요하지 않지만 나중에 필요한 경우 스마트팩 통합을 위해 RJ45 포트가 제공됩니다.
매개 변수
2U 6KVA 회전 시스템 선택 가능
FAQ:
엘텍 CTOR0201.001 3kVA 회전 시스템에 대한 질문
Q1: CTOR0201.001은 배터리를 충전합니까?- 네
A: 네, 네트워크 모드에서는 배터리 충전 및 DC 로드를 위해 DC 출력 (43-58V) 을 관리합니다. 인버터 모드에서는 배터리에서 끌어옵니다.
Q2: 4kW 등급은 동시에?- 네
A: 전체 AC+DC는최대 4kWAC 최대 3kVA (2400W), DC 최대 2.4kW. AC 부하는 일부 구성에서 우선 순위를 가지고 있습니다.
Q3: 컨트롤러 없이 평행할 수 있나요?- 네
A: Flatpack2 직렬기와 평행할 수 있지만 동기화 된 Rectiverter 평행에 대한 컨트롤러 (Smartpack2) 는 권장됩니다.
Q4: 이송 전에 지연 시간은 얼마입니까?- 네
A:5ms배터리/인버터 모드로 전환하기 전에
Q5: 241123.102는 유효한 구성인가요?- 네
A: 네, CTOR0201.001 기본과 비슷한로드 브레이커 및 IEC 소켓, 컨트롤러가 없습니다..
