CE+T 36KVA AC DC 인버터 캐비닛 BRAVO 25 48/2303PH 36KVA 24KVA 12KVA 시스템 캐비닛
CE+T 파워의 BRAVO 25 시리즈 모듈형 인버터 시스템을 기반으로 매우 신뢰할 수 있고 유연하게
확장 가능한 산업용 전원 공급 솔루션. 모듈형 디자인을 채택하여 시스템은 전력 확장을 지원합니다.
3KVA에서 36KVA까지, 48V DC 입력과 230V AC 출력과 호환됩니다.
특히 통신 기지국, 데이터 센터 및 새로운 에너지 에너지 저장소와 같은 시나리오를 위해 설계되었습니다.
이러한 애플리케이션에서 높은 안정성과 확장성을 위한 전력 요구 사항을 충족합니다.
AC 및 DC 로딩을 안전하게;
많은 혁신적인 응용 프로그램;
Inview S와 호환됩니다.
모듈성: 2.7kW에서 2MW
작은 시스템부터 큰 시스템까지

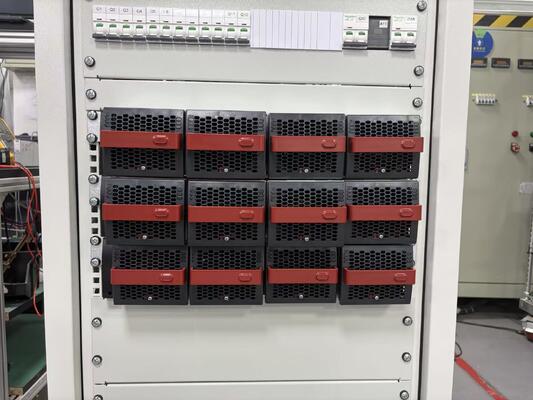

1인버터 모듈: BRAVO 25-MOD-48V-277/230VAC
모델: T621D30201
입력/출력: 48V DC / 230V AC
용량: 3KVA (2.4KW)
특징:
고밀도 모듈형 설계 및 핫스?? 핑 유지보수 지원
3단계 시스템에서 병렬 확장과 호환되며, 각 캐비닛에 12개의 모듈까지 병렬로 지원합니다.
효율성> 96% 산업환경 (-40°C~+70°C) 의 넓은 온도 작동에 적합

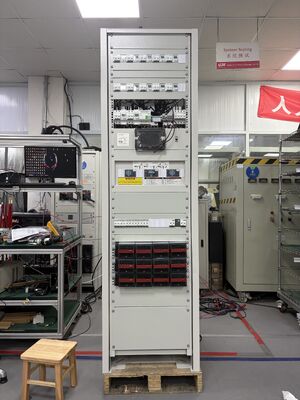

2시스템 캐비닛: BRAVO 25 48/230 3PH 36KVA
기계적 차원: 600×600×2100mm (표준 19인치 캐비닛)
입력/출력 구성
DC 입력: 48VDC (공동 DC 버스바 또는 독립 모듈 입력 지원)
AC 입력: 3×400VAC (삼相 4선)
AC 출력: 3×400VAC, 최대 출력 전력: 36KVA
주요 특징

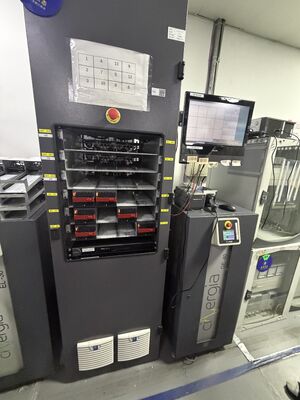

지능형 모니터링 유닛: INVIEW X 모니터링 시스템과 통합되어 있으며 7인치 터치 화면으로 장착되어 전압, 전류,모듈 상태 및 에너지 효율성 데이터.

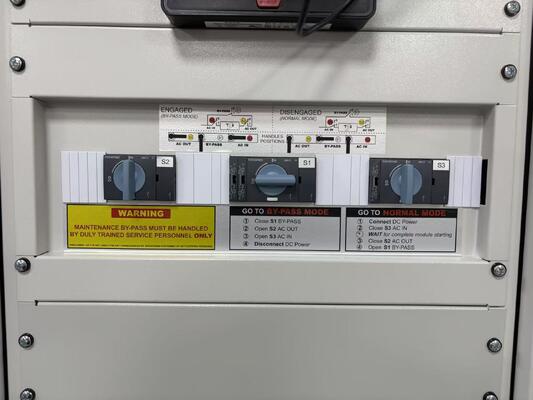

수동 우회 (Manual Bypass, MBP): 끊김 없는 유지보수 및 비상 전환을 지원합니다.
전기 보호:
DC 입력: 각 독립 모듈에 대한 1P 63A 소형 단속기 (MCB)
AC 입력: 4P 63A 주전 단속기
AC 출력: 2P 63A 차단기의 12개의 채널 (각기 보조 콘택트)
에너지 계측: RS485 통신 지원으로 통합된 슈나이더 iEM2455 에너지 계측기 (100A 클래스 1, MID 인증)
사물인터넷 연결: 내장된 슈나이더 PAS700 사물인터넷 게이트웨이, 원격 운영 및 유지보수, 클라우드 플랫폼 관리 등을 지원합니다.
