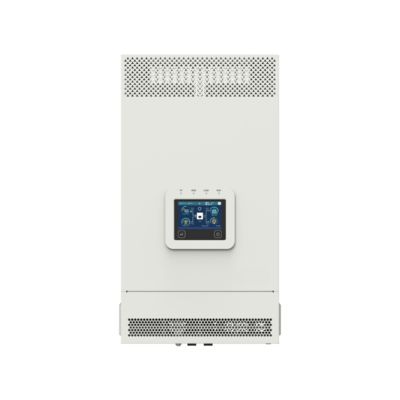

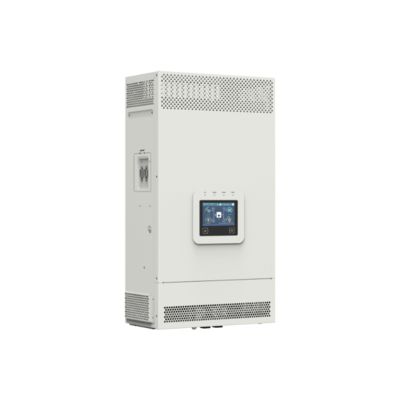

KR 시리즈 3500-6000W 인버터 / 충전기 태양 인버터 KR3542-0650P20/C

모델

KR3542-0650P20/C

유틸리티 입력

유틸리티 입력 전압

176VAC ~ 264VAC (기본값), 90VAC ~ 285VAC (구성 가능)

유틸리티 입력 주파수

45Hz ~ 65Hz

최대 유틸리티 충전 전류

60A

스위치 응답 시간

스위치 응답 시간 – 인버터에서 유틸리티로: 10ms
스위치 응답 시간 – 유틸리티에서 인버터로 (부하 전력이 100W보다 높을 때): 20ms

인버터 출력

인버터 정격 전력 (@30°C)

3500W

3초간 과도 서지 출력 전력

7000W

인버터 출력 전압

220/230VAC ± 3%

인버터 주파수

50/60Hz ± 0.2%

출력 전압 파형

순수 사인파

부하 역률

0.2–1 (VA ≤ 정격 출력 전력)

THDu (총 고조파 전압 왜곡률)

≤ 3% (48V 저항 부하)

최대 부하 효율

0.92

최대 인버터 효율

0.94

최대 주 부하

3500W

최대 보조 부하

3500W

주 출력 차단 전압

“UVW (저전압 경고 전압)”과 동일

보조 출력 차단 전압

“LVD (저전압 차단 전압)”과 동일

듀얼 출력 복구 전압

“LVR (저전압 재연결 전압)”과 동일

태양광 컨트롤러

PV 최대 개방 회로 전압

500V (최소 작동 환경 온도에서);
440V (25°C에서)

MPPT 전압 범위

85V ~ 450V

MPPT 수

1

PV 최대 입력 전류

단방향, 16A/방향

PV 최대 단락 전류

단방향, 18A/방향

PV 최대 입력 전력

4200W

PV 최대 충전 전류

60A

MPPT 최대 효율

≥ 99.5%

배터리

배터리 정격 전압

48VDC

배터리 작동 전압 범위

40.8VDC ~ 64.0VDC

배터리 최대 충전 전류

60A

기타

무부하 손실

≤ 0.8A

테스트 조건: 유틸리티, PV 및 부하가 분리되고 AC 출력이 켜져 있으며 팬이 멈춘 상태, @48V 입력

대기 전류

≤ 0.6A

테스트 조건: 유틸리티, PV 및 부하가 분리되고 AC 출력이 꺼져 있으며 팬이 멈춘 상태, @48V 입력

BMS와의 통신

RS485

포털과의 통신

RS485

병렬 기능

예, 표준 12대, 최대 16대

작동 온도 범위

-20°C ~ +50°C (환경 온도가 30°C를 초과하면 실제 출력 전력이 적절히 감소합니다)

보관 온도 범위

-25°C ~ +60°C

인클로저

IP20 (방진 키트 포함)

상대 습도

< 95% (비응축)

고도

<4000M (고도가 2000미터를 초과하면 실제 출력 전력이 적절히 감소합니다)

인증 및 표준

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

기계적 매개변수

치수 (길이 x 너비 x 높이)

534mm × 300mm × 163mm

장착 크기 (길이 x 너비)

512mm × 245mm

장착 구멍 크기

Φ9mm/Φ10mm

순중량

12.7Kg
