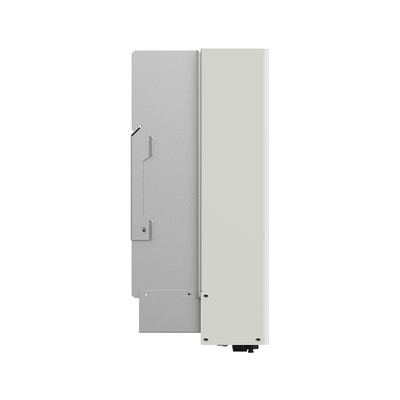

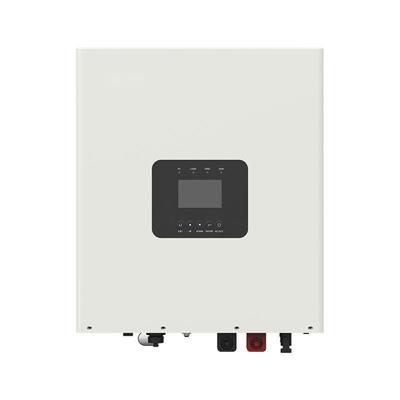

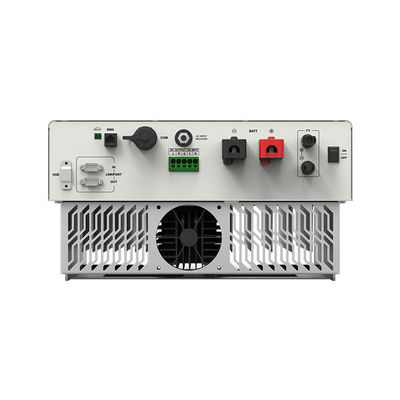

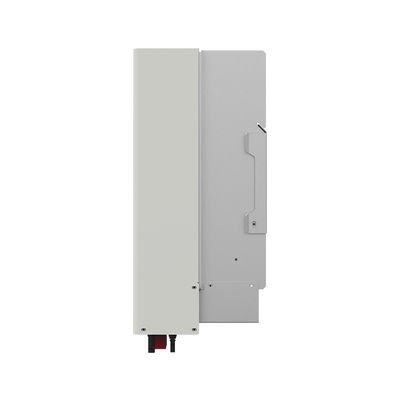

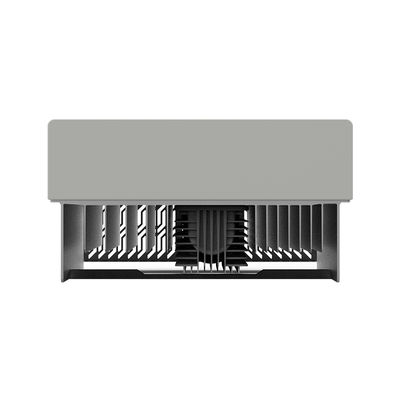

HP-AHP30 시리즈는 태양광 충전, 그리드 바이패스 전원 공급 장치, 인버터 출력 및 에너지 관리를 통합하는 고주파 인버터 충전기입니다. AC 출력은 단상 또는 삼상 설정에서 쉬운 병렬 작동을 가능하게 합니다. 이 시리즈는 고급 DSP 제어 기술을 채택하여 고품질, 안정성 및 신뢰성을 보장합니다. 이 제품은 태양광 발전 시스템, 그리드/오일 발전기 하이브리드에 적합합니다.
|
모델 |
HP3522-AH1250P30A |
HP3542-AH0650P30A |
HP5542-AH1050P30A |
|
유틸리티 입력 |
|||
|
유틸리티 입력 전압 |
176VAC~264VAC (기본값), 90VAC~280VAC (구성 가능) |
176VAC~264VAC (기본값), 90VAC~280VAC (구성 가능) |
|
|
유틸리티 입력 주파수 |
45Hz~65Hz |
45Hz~65Hz |
|
|
최대 유틸리티 충전 전류 |
110A |
60A |
100A |
|
스위치 응답 시간 |
스위치 응답 시간 – 인버터에서 유틸리티로: 10ms |
스위치 응답 시간 – 인버터에서 유틸리티로: 10ms |
|
|
인버터 출력 |
|||
|
인버터 정격 전력 (@30℃) |
3500W |
3500W |
5500W |
|
3초 과도 서지 출력 전력 |
7000W |
7000W |
8500W |
|
인버터 출력 전압 |
220/230VAC±3% |
220/230VAC±3% |
|
|
인버터 주파수 |
50/60Hz±0.2% |
50/60Hz±0.2% |
|
|
출력 전압 파형 |
순수 정현파 |
순수 정현파 |
|
|
부하 역률 |
0.2~1(VA ≤ 정격 출력 전력) |
0.2~1(VA ≤ 정격 출력 전력) |
|
|
THDu (총 고조파 전압 왜곡) |
≤3% (24V 저항 부하) |
≤3% (48V 저항 부하) |
|
|
최대 부하 효율 |
89% |
92% |
91% |
|
최대 인버터 효율 |
93% |
94% |
94% |
|
태양광 컨트롤러 |
|||
|
PV 최대 개방 회로 전압 |
500V (최소 작동 환경 온도에서) |
500V (최소 작동 환경 온도에서) |
|
|
MPPT 전압 범위 |
85~400V |
85~400V |
|
|
MPPT 수 |
1 |
1 |
2 |
|
PV 최대 입력 전류 |
단방향, 20A/방향 |
단방향, 20A/방향 |
양방향, 2x15A |
|
PV 최대 입력 전력 |
4000W |
4000W |
2×3000W |
|
PV 최대 충전 전류 |
120A |
60A |
100A |
|
MPPT 최대 효율 |
≥99.0% |
≥99.5% |
|
|
배터리 |
|||
|
배터리 정격 전압 |
24VDC |
48VDC |
|
|
배터리 작동 전압 범위 |
21.6VDC~32.0VDC |
43.2VDC~64VDC |
|
|
배터리 최대 충전 전류 |
120A |
60A |
100A |
|
기타 |
|||
|
무부하 손실 |
<1.3A |
<0.6A |
<1.0 A |
|
테스트 조건: 유틸리티, PV 및 부하가 연결 해제됨, AC 출력이 켜짐, 팬 정지, @24V 입력 |
테스트 조건: 유틸리티, PV 및 부하가 연결 해제됨, AC 출력이 켜짐, 팬 정지, @48V 입력 |
||
|
대기 전류 |
<0.3A 테스트 조건: 유틸리티, PV 및 부하가 연결 해제됨, AC 출력이 꺼짐, 팬 정지, @24V 입력 |
<0.15A 테스트 조건: 유틸리티, PV 및 부하가 연결 해제됨, AC 출력이 꺼짐, 팬 정지, @48V 입력 |
|
|
작동 온도 범위 |
-20℃~+55℃ (환경 온도가 35℃를 초과하면 실제 출력 전력이 적절하게 감소) |
-20℃~+55℃ |
|
|
보관 온도 범위 |
-25℃~+60℃ |
-25℃~+60℃ |
|
|
인클로저 |
IP30 |
IP30 |
|
|
상대 습도 |
< 95% (N.C.) |
< 95% (N.C.) |
|
|
고도 |
<4000M (고도가 2000미터를 초과하면 실제 출력 전력이 적절하게 감소) |
<4000M (고도가 2000미터를 초과하면 실제 출력 전력이 적절하게 감소) |
|
|
기계적 매개변수 |
|||
|
치수 (길이 x 너비 x 높이) |
541mm × 414mm × 228mm |
513mm × 414mm × 224mm |
541mm × 414mm × 228mm |
|
장착 크기 (길이 x 너비) |
340mm x 130mm |
340mm x 130mm |
340mm x 130mm |
|
장착 구멍 크기 |
Φ10mm |
Φ10mm |
Φ10mm |
|
순 무게 |
23.2kg |
20.4kg |
24.4kg |
