엘텍 마이크로팩 베이스 배트 2+ LVBD 24/48V 컴팩트 컨트롤러 242100915

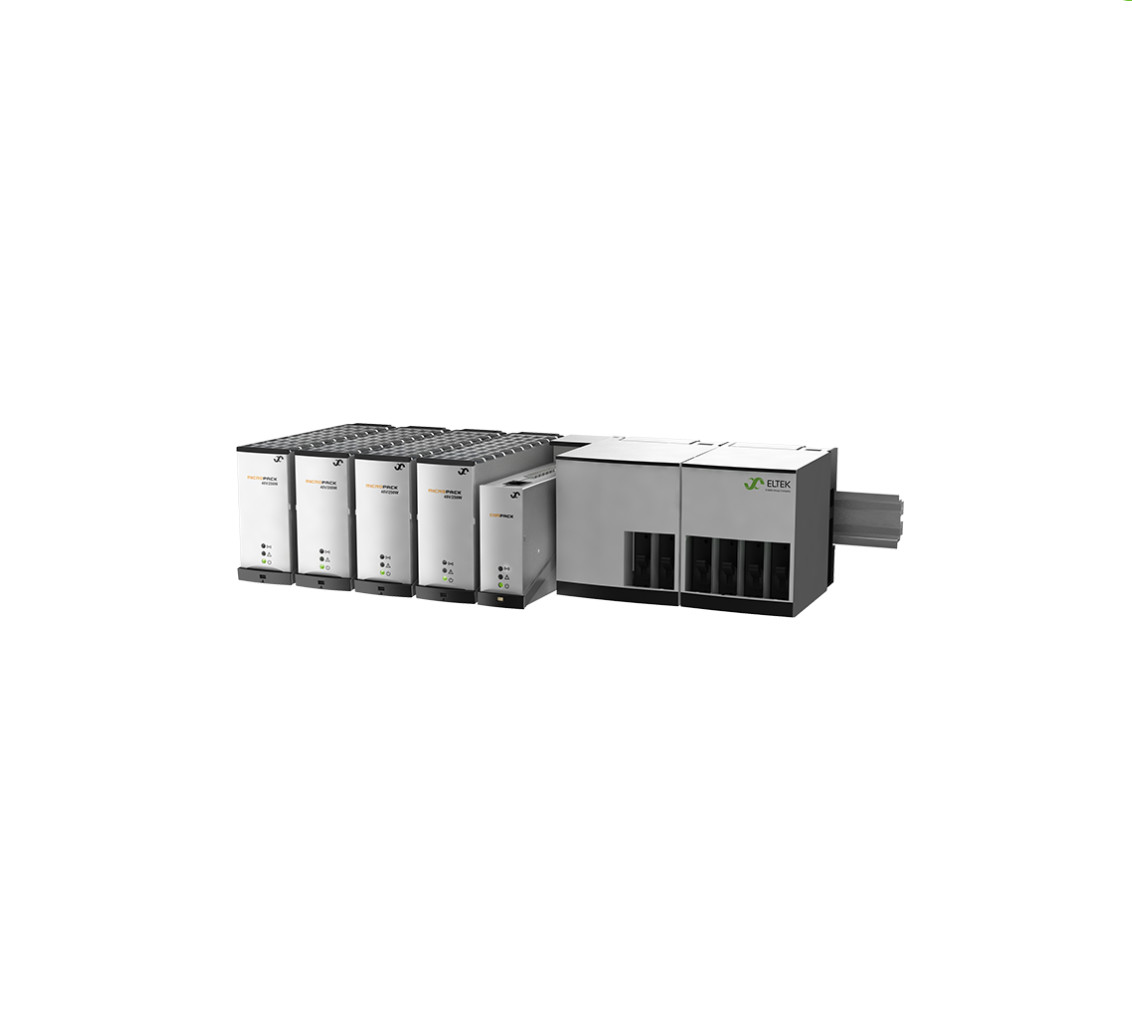

미크로팩 시스템은 컨벡션 냉각으로 설계되었으며, 전력 소모가 적은 애플리케이션을 위해 설계되었지만 여전히 모든 요구 사항에 맞는 시스템 기능 옵션을 제공합니다.독립적으로 사용하거나 유연한 선반에서 구성 가능한 시스템으로 사용.

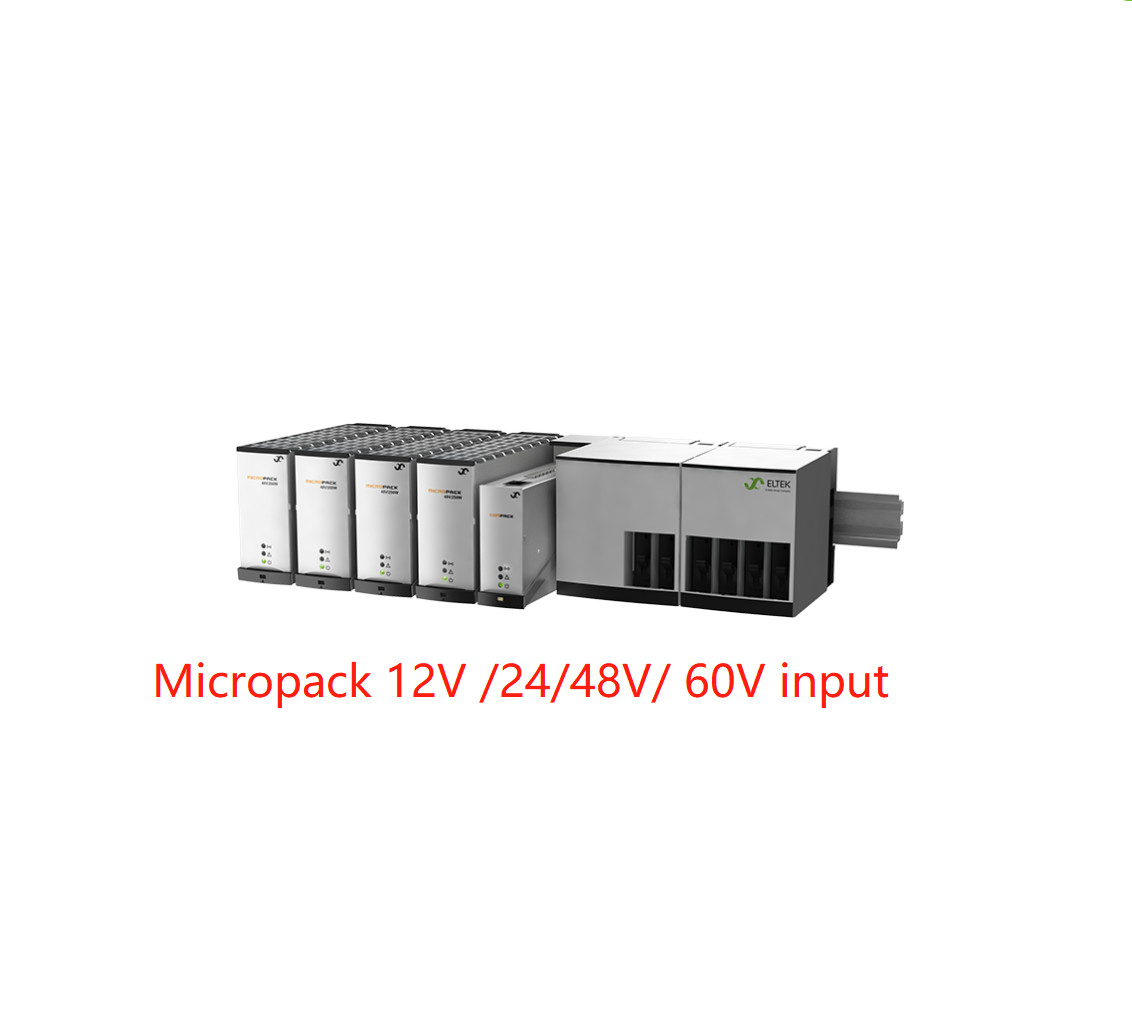

마이크로팩 전력 시스템은 네트워크를 한 단계 더 확장합니다. 일반적으로 120W에서 1000W 사이의 부하 범위와 12, 24 및 48V 옵션으로이 시스템은 매우 다양한 용도로 적합합니다..
파라미터:
| 모델 | 배터리 디스트. | 무량식품 | 소량식품 LVD | 로드 디스트 |
| 부문 번호 | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| 출력 데이터 | ||||
|
시스템 전압 지원 보호되지 않은 대량 출력 연결 보호된 부하 출력 연결 (부착 가능한 단극 MCB 음수) 로드 디스트 (241120.920) 에 연결 보호되지 않은 배터리 출력 연결 (선트 및 LVBD) 보호된 배터리 출력 연결 (일극 MCB, 션트 및 LVBD 음) 직렬기/변환기의 출력 보호 |
-24V ~ -48VDC±12 V ±48 VDC+12 / +24 ∙ +48 VDC-12 V -48 VDC - 1 (최다 10mm)21 (최다 10mm)2- - - - - 4x2 - 15A 최대 4mm2) • • • - - 12 - 최대 10mm 2 x 최대 30A 최대 10mm2- - 차단 OR FET 또는 피지, 단회로 방지 및 고온 보호 |
|||
| 다른 사양 | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x 피지 고장 1 x 전류 션트 26 mm [1.0 ̊] 110g [0.24파운드] |
CAN (1 x RJ45) 1 x LVD 2x 피지 고장 1x 지구 고장 66 mm [2.6 ̊] 250g [0.6파운드] |
-
73mm [2.9 ̊] 165g [0.3파운드] |
|
| 제어 시스템 연결 단말기 | ||||
|
확장 너비 |
66 mm [2.6 ̊] |
|||
| 무게 | 270 그램 [0.6 파운드] | |||
| 모델 | 혼자 서 2-포스 4-포스 DC/DC 1-포스 |
| 부문 번호 | 241120.900 241120.901 241120.902 241120.905 |
| 입력 데이터 | |
| 최대 전압 | 300VAC/DC 72VDC |
| 최대 전류 | 2 A 7 A 7 A 15 A |
| 연결, 스크루 단말기 최대 2.5mm2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| 보호 | 미크로팩 전원 모듈의 개별 피지 |
| 코딩 (출력 전압의 혼합을 방지) | 네, 그리고 Y에 맞는 직렬기, DC/DC에 맞는 |
| 출력 데이터 | |
| 전압 | 12VDC, 24VDC30VDC& 48VDC |
| 최대 전류 | 10 A 20 A 40 A 12 A |
| 연결, 스크루 단말기 최대 2.5mm2 | 2 x VOUT+ / VOUT?? - - 2 x VOUT+ / VOUT?? |
| 241120.91x 베이스에 연결 | - • • - |
| 직렬기에서의 출력 보호 | 차단 OR FET 또는 피지, 단회로 방지 및 고온 보호 |
| 다른 사양 | |
| 모듈 경보 릴레이 출력, 최대 1mm2 | • - - • |
| CAN 연결 |
- / • 3 핀)1)2개의 와이어 2개의 와이어 3개의 핀1) ) ) |
| 너비 | 44 mm [1.7 ̊] 142 mm [5.6 ̊] 231 mm [6.1 ̊] 44 mm [1.7 ̊] |
| 무게 | 70g [0.2파운드] 160g [0.4파운드] 250g [0.6파운드] |
| 모델 | DIN 철도 해상 필터 |
| 부문 번호 | 241120.930 |
| 다른 사양 | |
| 메인 등급 / 연결 | 85~300VAC/DC0 - 12.5 A / L- N (DC+/-) + PE: 2.5mm2스크루 터미널 |
| 크기 / 무게 | 35 x 99 x 114.5 mm [1.4 x 4.1 x 4.7] / 328 g [0.72 lbs] |
| 모든 모델 | |
| 다른 사양 | |
| 커버 재료 | V0 등급 플라스틱과 알루미늄 |
| 온도 | 작동: -40 ~ + 65 °C (-40 ~ + 149 °F), 저장: -40 ~ + 85 °C (-40 ~ + 185 °F) |
| 장착 | 35mm DIN 레일 |
| 크기 (H x D) | 89mm (2U)2)x 최대 150mm (DIN 레일 포함) mm [3.5 x 5.9 ′′] |
| 설계 표준 | |
| 전기 안전 | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 부분 15B 섹션 109: 2010, ETSI EN 300 386 v2.1.12016년 |
| 메인 하모닉 | EN 61000-3-2:2019 |
|
환경 |
ETSI EN 300 019: 2-1 (클래스 1.2) & 2-2 (클래스 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 제4항에 따른 정상적인 작동 조건2- IEC 62040-5-3:2016 제4항에 따른 다른 작동 조건3, 고무해야 합니다 |
| 해양기 (EMC 클래스 B) | DNVGL-CG-0339:2015 |
|
1) HW 회전 ≥ 2에서 사용할 수 있는 CAN 커넥터 2) 공기 흐름을 보장하기 위해 아래와 위의 최소 1U를 허용 |
|

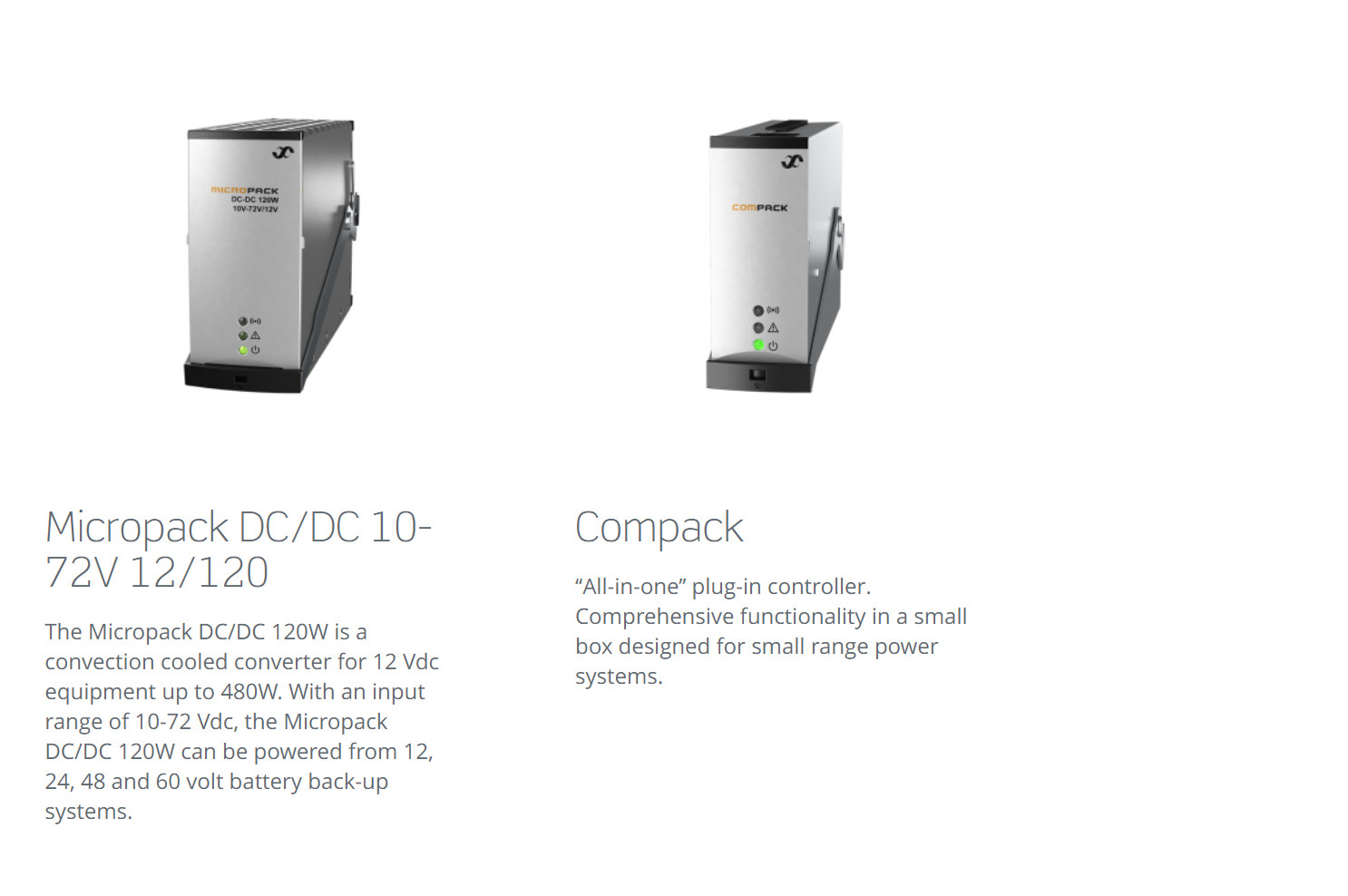

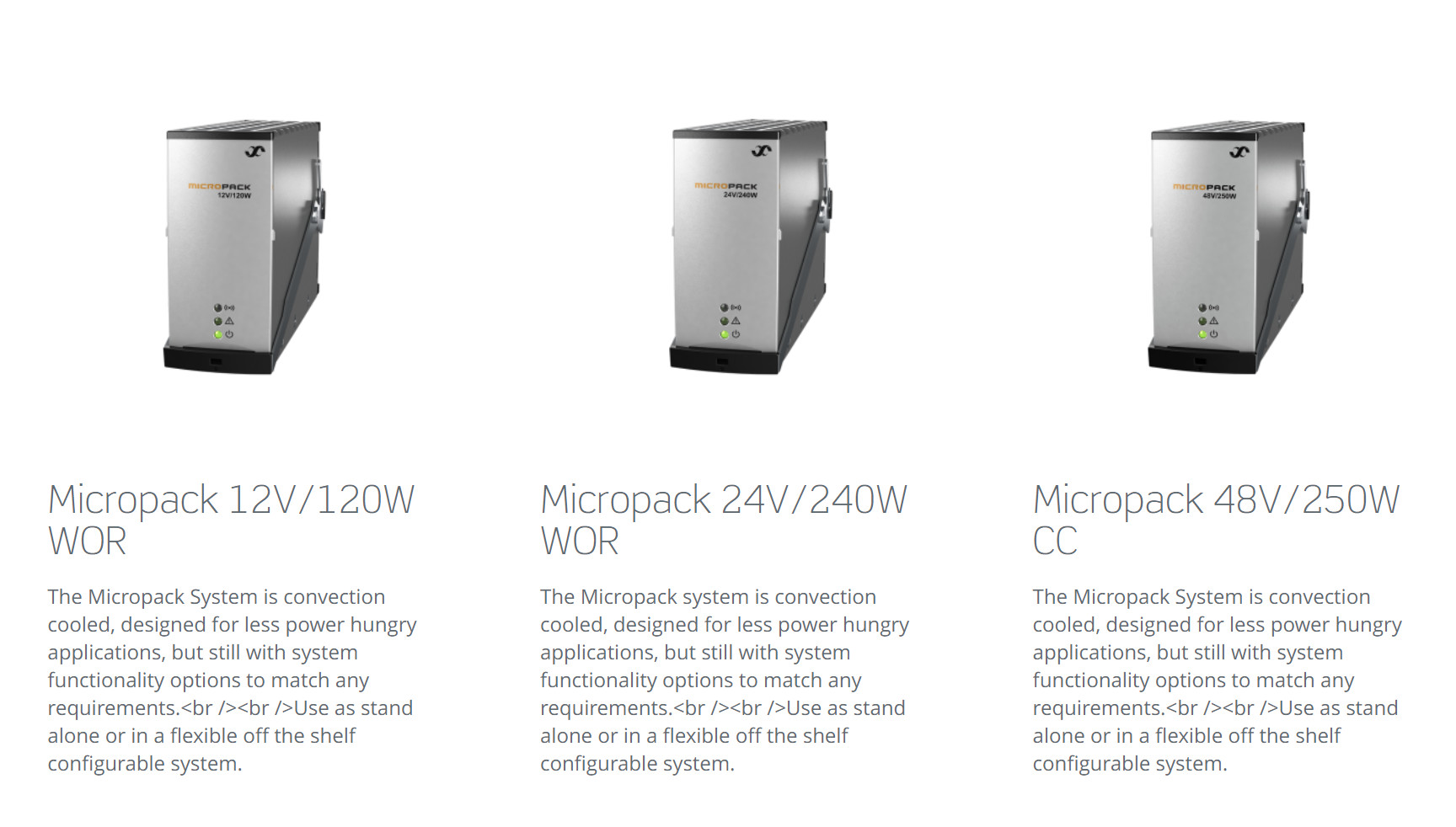

관련 제품:
해결책
우리는 현장 조사를 포함하여 전체 솔루션을 제공합니다, 고객의 요청에 따라 전문 계획을 제안, 기술 지원,중국 내외의 통신사업자를 위한 서비스 및 유지보수우리는 전 세계에 있는 유능한 팀과 신뢰할 수 있는 파트너 네트워크를 가지고 있습니다.
FAQ:
1어떻게 품질을 조절할 수 있나요?
A: 모든 제품은 운송 전에 사용 시나리오를 시뮬레이션하고, 제품의 품질을 보장하기 위해 부하와 완전한 부하 및 전류 공유 테스트를 수행합니다.
2최소 주문량은 얼마인가요?
A: 최소 주문량은 없습니다. 또한 할 수 있습니다. 유일한 차이점은 가격과 일정입니다.
3회사 소개 좀 해주시겠어요?
답: 매우 영광입니다. 나중에 회사 소개 문서를 보내서 보다 포괄적이고 직접적인 회사 정보 소개를 제공합니다.
4당신 회사의 장점은 뭐죠?
A: 후속 공급을 갱신하기 위해 충분한 재고와 공급 보증, 다양한 고객의 필요에 따라 다양한 솔루션을 제공하는 유연성.
5샘플 보내면 되요? 가격과 함께 보고하세요?
A: 당신은 샘플을 보낼 수 있습니다, 샘플은 큰 자부심의 대상이 되고, 화물도 당신이 부담해야 합니다.
6어떻게 당신의 회사는 품질 문제를 처리합니까?
A: 우리 회사는 거의 10 년 동안이 산업을 해 왔습니다. 그것은 이미 특정 평판을 가지고 있습니다. 우리는 그것을 신중하게 분석 할 것입니다. 그것이 실제로 우리의 품질 문제라면,당신은 계약 계약에 따라 일을 할 것이라고 확신 할 수 있습니다 그리고 걱정 후 당신은 결코 할 수 없습니다, 우리의 서비스 팀은 기꺼이 당신을 봉사 할 것입니다.
7 W모자 a보품질은?
A:100% 새 패키지와 함께 원래. 우리는 좋은 품질의 각 항목을 확인하기 위해 게시하기 전에 각 항목을 테스트 할 것입니다.
8 H몇 달이나 보장받았나요?
A: 1년 품질 보증
9저질의 상품을 어떻게 처리해야 할까요?
A: 상품은 보증 기간 내에 나쁜 품질의 제품에 대한 우편 수수료로 우편으로 보낼 수 있습니다.
