주요 특징:
| 기술 자료 | |
| 모델 | TF12/220-31000MW |
| 입력 | |
| AC 입력 전압 | 170~270VAC (220V)노름) |
| AC 차단기 | 13.63A MCB |
| 배터리 입력 전압 | 12Vdc |
| 배터리 전압 범위 | 10-15Vdc |
| 배터리 입력 차단기 | 250@MCB |
| 냉각 | 힘 냉각 |
| DC 입력 전류 | 최대 300A |
| 출력 주파수 | 50Hz±0.1% |
| 출력 | |
| 가등식 생산량 | 3000W |
| 가등식 출력 전압 | 220VAC (이버터 모드) |
| 가등식 출력 전류 | 13.63A |
| 출력 전압 범위 | 220Vac ((보통성 ±5% @인버터 모드) |
| AC 출력 소켓 | NEMA L5-30R*2 |
| 생산 효율성 | 85~90% (인버터 모드) |
| 출력 주파수 | 50Hz |
| 주파수 범위 | 47~53Hz |
| 출력파 | 순수한 시노스 파동 |
| THD | ≤3% (선부하) |
| 스위치 시간 (이버터 모드로 넘어가면) | ≤6ms (부하와 함께) |
| 보호 기능 | |
| 전압 스위치 보호 아래 AC | ≤170Vac (반응 전압≥10Vac) |
| AC 전압 스위치 보호 | ≥ 280AC |
| 과열 | 네 (자동 전환) |
| 전압 보호점 아래의 배터리 | ≤ 85 |
| 배터리 저전압 경보 | 120.6±0.5 |
| 오전류 보호 이상 출력 | |
| 과부하 용량 | 계속 작동 30s @ 과부하 110% ~ 120% |
| 과부하 용량 | 계속 작동 300ms @ 160% 과부하 |
| 초온도 보호 | 네 |
| 단회로 보호 | 네 (AC 연결에서 테스트하지 마십시오) |
| 역 연결 보호 | 네 |
| 출력 OVP | ≥140VAC ((인버터 모드) |
| 출력 저전압 경보 | ≤ 85VAC (인베터 모드) |
| 안전 및 전자 전기 | |
| 다이렉트릭 강도 (AC 체시) | 3500Vdc/10mA//1min. 플래시 오버, 고장, 아크가 없습니다. |
| 다이렉트릭 강도 (DC 체시) |
750Vdc/10mA/1min 플래시가 없거나 고장이 없거나
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 및 IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| 환경 테스트 성능 | |
| 환경 온도 | 0~+40°C |
| 고온 작동 | 40±2°C (명용 부하 24시간) |
| 낮은 온도 작동 | 0±2°C (명용 부하 24시간) |
| 고온 보관 | 50±2 °C, 24H |
| 낮은 온도 저장 | -150±2°C, 24시간 |
| 습도 | 0~90%, 수분 응축이 없습니다. |
| 운영 고도 (m) | 고도 최대 2000m까지 전력 -2% / 100m, 최대 고도 5000m |
| 통신 | |
| 232원 | 네 |
| LCD 디스플레이 | |
|
LCD 상태
|
입력 및 출력 전압, 주파수, 출력 전류, 시간, 부하율 등
|
|
인버터 상태
|
정상 메인, 정상 인버터, 배터리 저전압 및 출력 과부하 등
|

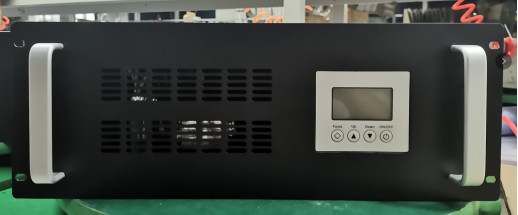

(특별 제작, 1KW/2KW/3KW, 배터리 입력 12Vdc 출력 220Vac 색상은 회색 또는 검은색이 될 수 있습니다)
