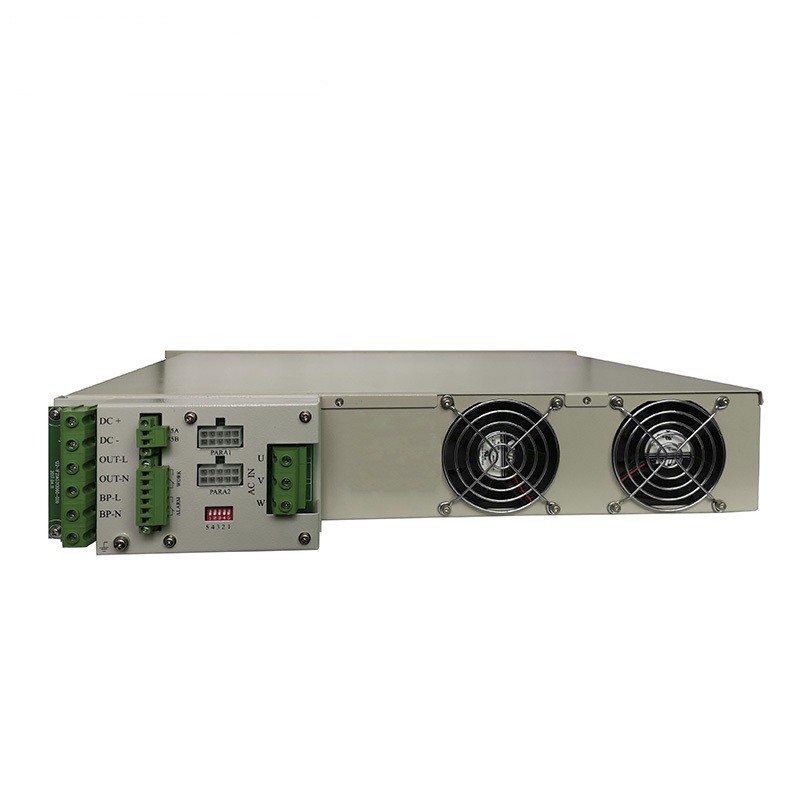

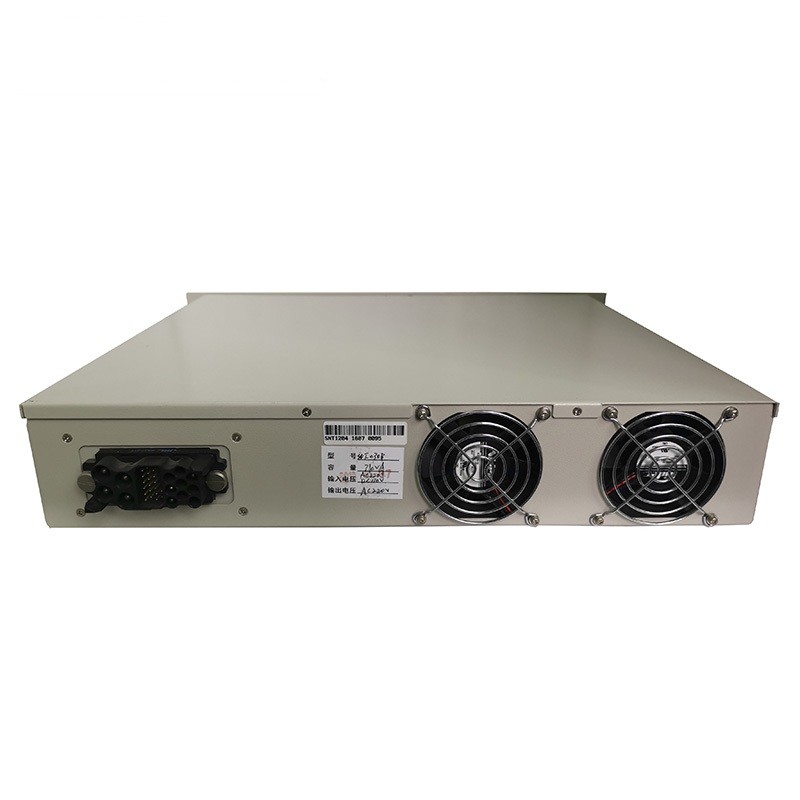

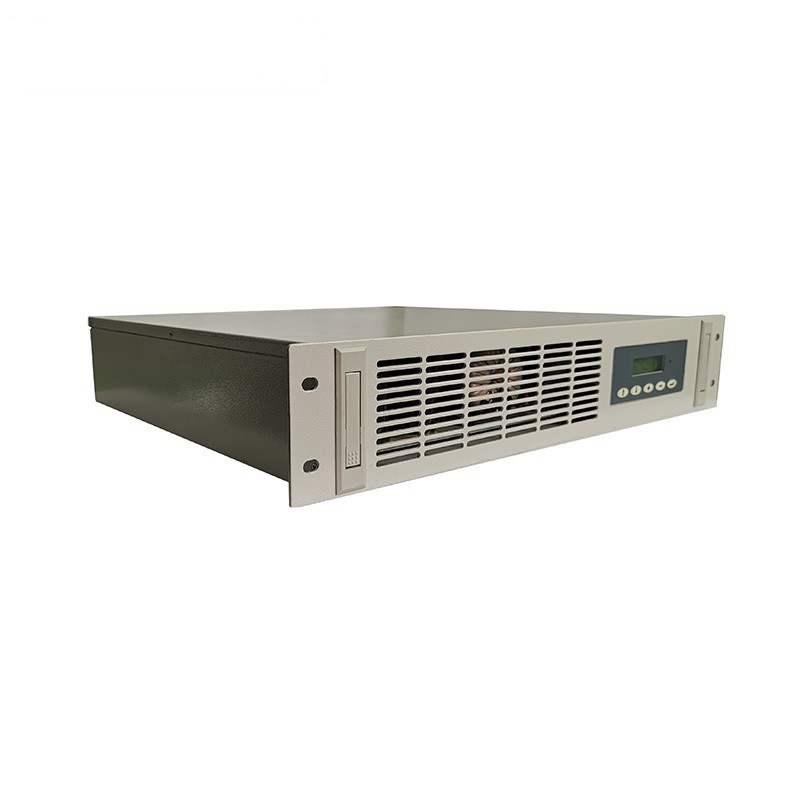

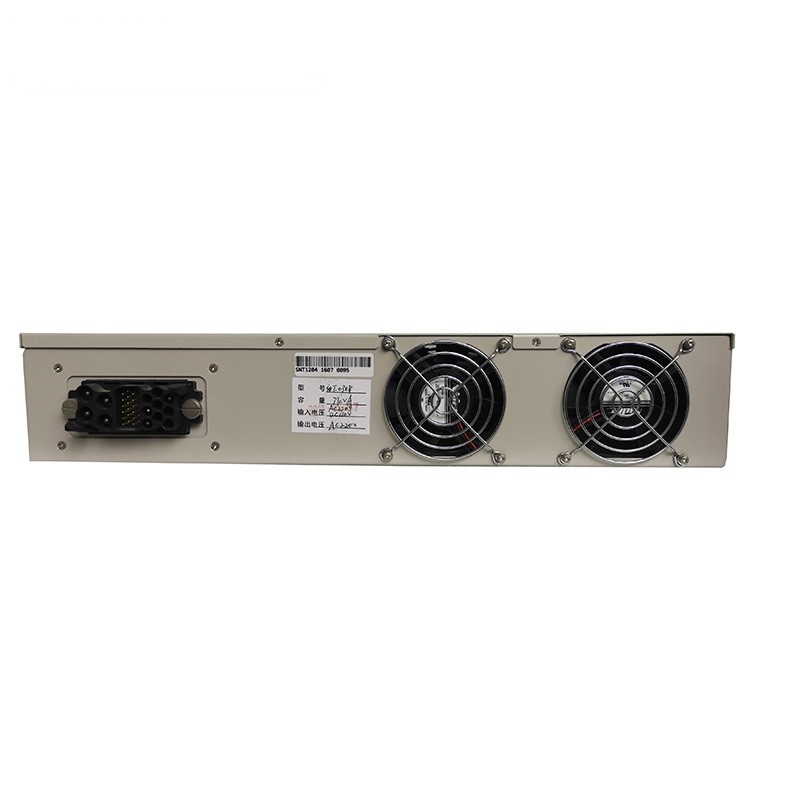

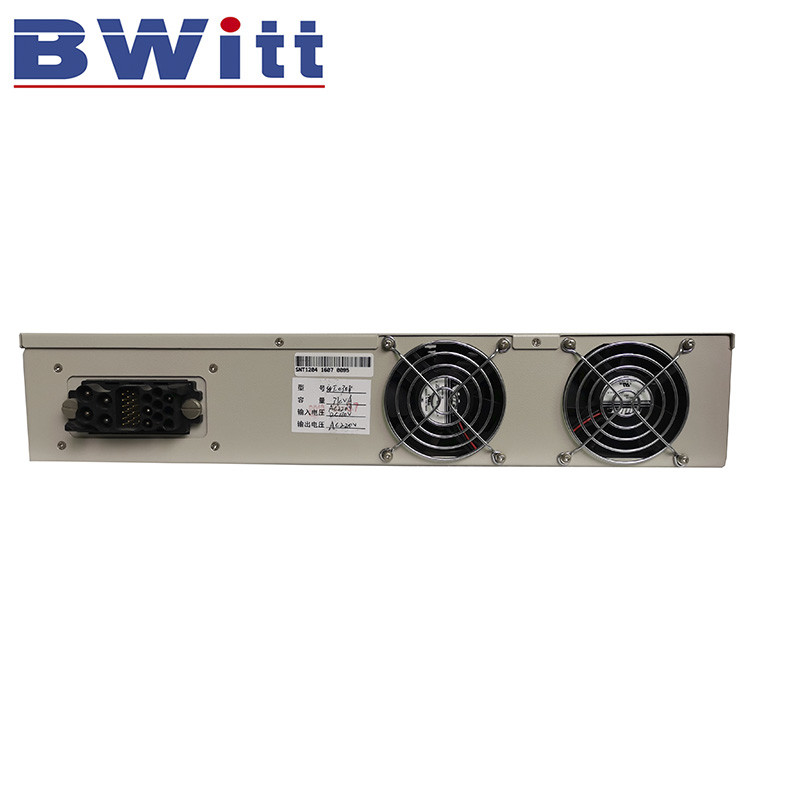

BWT-DT2000 병렬 인버터는 안정성, 비용 효율성 및 높은 안전성을 요구하는 전원 공급 장치에 특별히 설계되었습니다. 완전 (전기적) 절연 인버터 기술을 사용하여 직류를 고품질의 순수 정현파 교류 (AC)로 변환하며, 랙 마운트 타입으로 캐비닛에 쉽게 설치할 수 있습니다.
간편한 작동, 저소음, 무공해, 실시간 데이터 수집 및 원격 통신의 장점을 가지고 있어 시스템 사용자가 네트워크 관리 및 원격 모니터링을 구현하는 데 편리함을 제공합니다. 이 인버터는 전력 및 통신 분야뿐만 아니라 고품질 전원 공급 장치가 필요한 다른 장소에도 적합합니다.
BWT-DT2000 시리즈 병렬 인버터는 지능형 인버터입니다. 32비트 DSP 디지털 제어 기술은 외부 환경의 변화에 간단하고 안정적이며 빠르게 대응하는 라인 제어를 달성합니다.
BWT-DT2000 시리즈 병렬 인버터는 SPWM 펄스 폭 변조 기술을 채택하고 안정적인 주파수, 안정적인 전압, 노이즈 필터링 및 낮은 왜곡을 갖는 순수 정현파를 출력합니다.
BWT-DT2000 시리즈 병렬 인버터는 강력한 부하 용량과 내장된 바이패스 스위치를 갖추고 있어 인버터의 전원 공급 연속성 및 안정성을 향상시킵니다.
BWT-DT2000 시리즈 병렬 인버터는 DC 입력에서 고급 역주입 노이즈 억제 기술을 채택하여 DC 전원 공급 장치를 공유하는 다른 통신 장치에 간섭하지 않습니다. AC 입력은 여러 필터링을 채택하여 전력망의 간섭을 제거하고 응용 시스템의 주 AC 전원 공급 장치 요구 사항을 충족합니다.
BWT-DT2000 시리즈 병렬 인버터는 AC 주 전원 및 DC 주 전원 (LCD 화면 현장 설정)으로 유연하게 설정할 수 있습니다.
BWT-DT2000 시리즈 병렬 인버터 전원 공급 장치는 고장 시 부저 알람이 울리며, 음소거 키로 끌 수 있습니다.
BWT-DT2000 시리즈 병렬 인버터 전원 공급 장치 설계는 완벽하며, 시작 상태에서 DC를 차단하고 자동으로 전원 바이패스로 전환하여 전원 공급 장치의 부하에 영향을 미치지 않으며 배터리 유지 보수 및 교체가 편리합니다.
통신 모드 RS485, MODBUS 프로토콜.
| 제품 형태 | 정격 전력 | 1KVA | 2KVA | 3KVA | 5KVA | 6KVA | 8KVA | 10KVA |
| 치수(폭×높이×깊이)(mm) | 19"2U | 19"2U | 19"3U | |||||
| 490×88×385 | 490×88×392 | 540×132×405 | ||||||
| 입력 매개변수 | DC 입력 전압 | 220VDC | ||||||
| DC 입력 범위 | 92~142VDC/185~285VDC | |||||||
| AC 입력 전류 | 4.55A | 9.1A | 13.6A | 22.7A | 27.3A | 36.3A | 45.5A | |
| 바이패스 입력 범위 | 176~264VAC | |||||||
| 바이패스 전환 시간 |
전자식<5ms(외부) 기계식<20ms |
전자식<5ms(외부)기계식<30ms | ||||||
| AC 출력 | 정격 출력 전압 | 220VAC | ||||||
| 정격 출력 주파수 | 50Hz | |||||||
| 부하 조정 | <1% | |||||||
| 주파수 정확도 | <0.1% | |||||||
| 피크 팩터 | 3:1 | |||||||
| 파형 왜곡 | 저항 부하<3%,비선형 부하<5% | |||||||
| 동적 응답 | 전압 과도 범위<3%,과도 응답 복구 시간 ≤60ms(부하 0에서 100) | |||||||
| 병렬 불균형 전류 | <3% 정격 전류 RMS | |||||||
| 과부하 용량 |
부하 전류<105%, 연속 작업 부하 전류 105~125%, 연속 작업 10분 정지 부하 전류 125~150%,1분 후 연속 작업 정지 부하 전류>150%,20ms 후 정지 |
|||||||
| 보호 기능 | 입력 연결 보호, 입력 저전압 및 과전압 보호, 출력 과부하 보호, 출력 단락 보호, 과온 보호 | |||||||
| 통신 | 통신 인터페이스 | RS485 | ||||||
| 작업 환경 | 절연 강도 | 2KVac,1분 | ||||||
| 소음 (1 m) | <45dB | |||||||
| 작동 주변 온도 | −10~50℃ | |||||||
| 운송 및 보관 온도 | −40~70℃ | |||||||
| 상대 습도 | 0~90%, 비응축 | |||||||
| 상대 고도 (M) | ≤3000m,1500~3000m, 100m 증가당 출력 1% 감소 | |||||||
