BWT1500 직렬 220Vdc & 220Vdc 모듈형 병렬 연결 인버터는 통신 DC 전원 공급 장치에서 공급되는 220V dc/220Vdc 전력을 220V/50Hz 정현파 AC 전력으로 변환하는 변환 장치입니다. 입력 DC 전력 변환을 통해 순수 정현파 인버터는 사용자에게 안정적이고 왜곡되지 않은 AC 전력을 제공합니다. 비즈니스 장소에서 정전이 발생할 경우 주요 장치에 유연한 출력 전압 및 주파수의 전력을 제공합니다.
디지털 제어: 강력한 간섭 방지 능력, 빠른 계산 속도, 높은 지능, 정확한 제어 정밀도 및 순수한 출력 파형을 특징으로 하는 32비트 DSP 완전 디지털 및 고주파 SPWM 기술을 채택합니다.
N+1 병렬 중복 설계: N+1 병렬 중복 전원 공급 시스템을 형성할 수 있습니다. 모듈은 서로 백업되며 높은 신뢰성과 유연한 구성을 갖습니다. 대형 128*64 디지털 LCD 디스플레이 데이터 정보, 4개의 LED 디스플레이 작동;
마스터-슬레이브 병렬 기술 없음: 각 모듈의 작동 및 병렬 연결은 내장 DSP에 의해 독립적으로 제어되며 단일 고장 지점이 없고 모듈 간 독립적인 흐름이 있습니다.

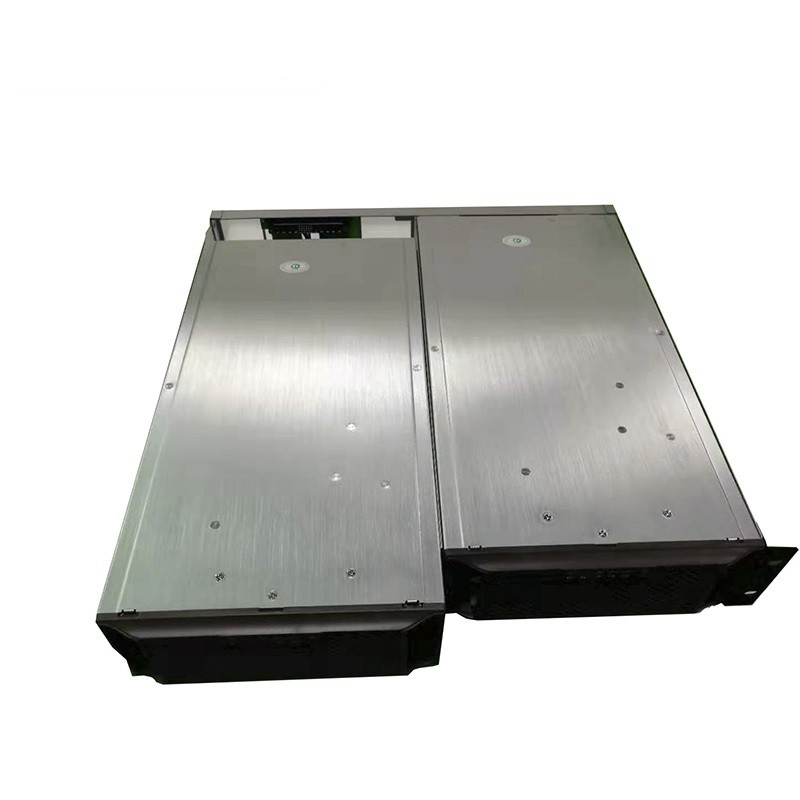

핫 플러깅 포함: 매개변수 설정 및 작동이 필요 없으며 플러그 앤 플레이, 모듈이 자동으로 정상 작동 상태로 들어가 유지 관리 및 교체가 간단하고 빠릅니다.
모듈 내장 바이패스: 사용자는 인버터 우선 순위 또는 바이패스 우선 순위를 선택할 수 있습니다.

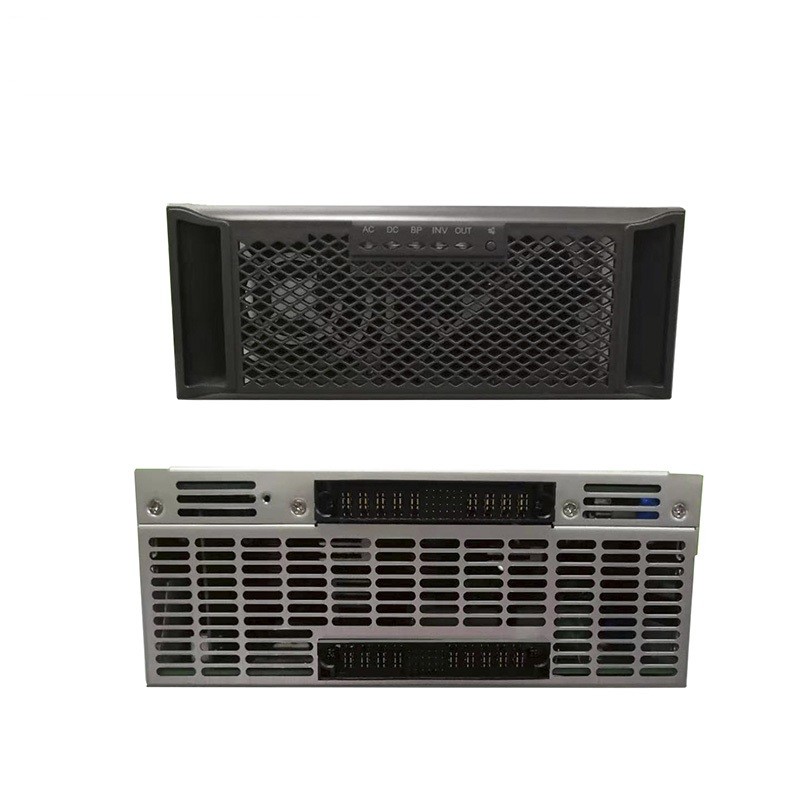

모니터링 관리: 표시기 패널, 고장 사운드 및 라이트 알람, RS485 통신 인터페이스 및 고장 드라이 접점.
보호 기능: 입력 과전압, 출력 과전압, 과온도, 단락 등의 기능을 갖습니다.

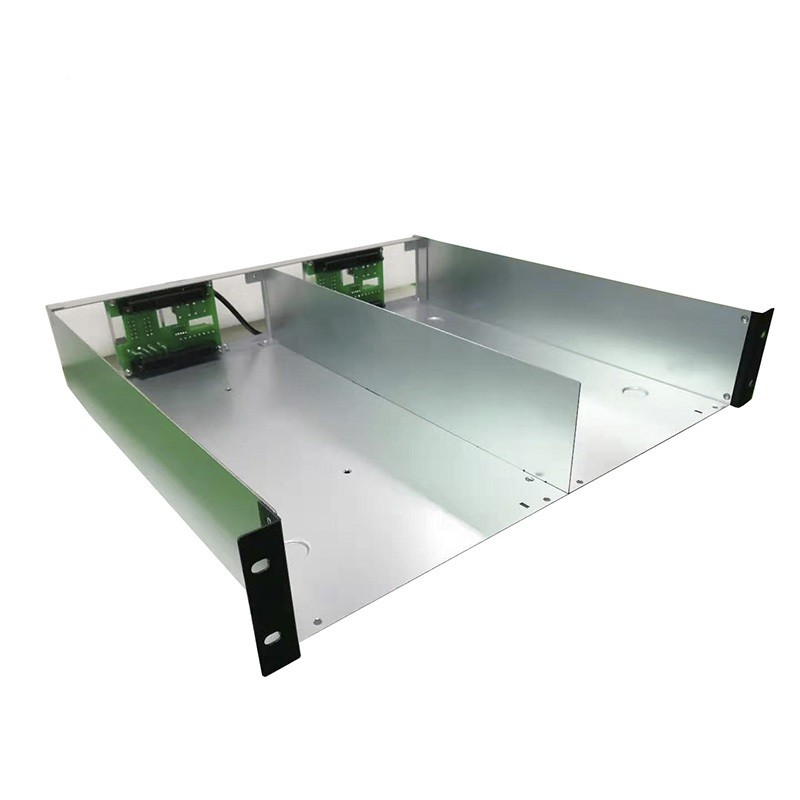

고전력 밀도: 1/2 19〞 너비 설계, 볼륨은 기존 인버터 너비의 절반에 불과하여 공간을 절약하고 병렬 연결이 편리합니다.
| 기술 데이터 | |

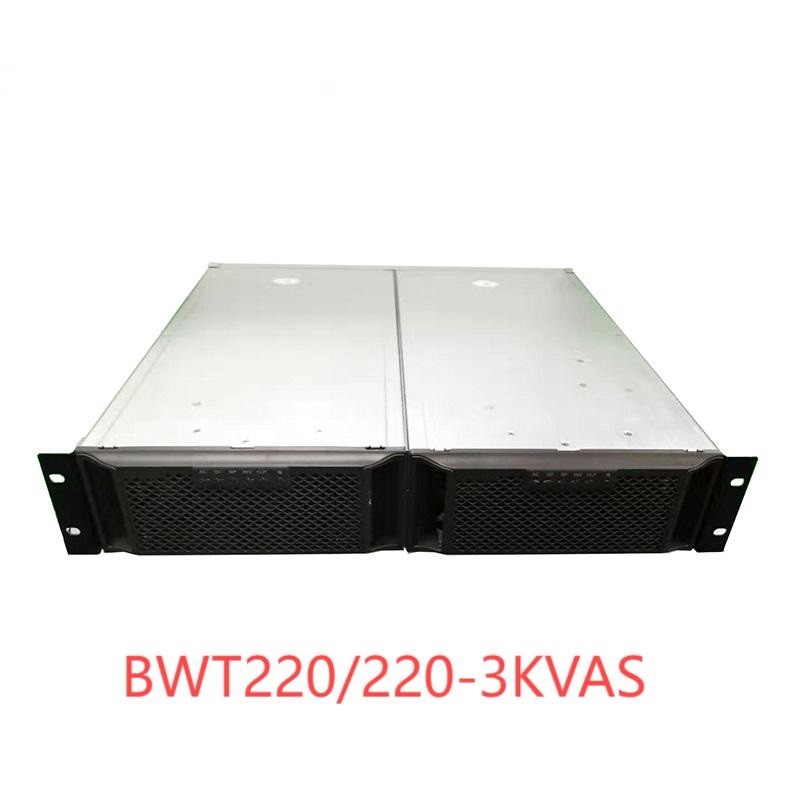

| 모델 | BWT220/220-3KVAS |
| 입력 | |
| DC 입력 전압 | 220Vdc |
| DC 입력 전류 | 13.6Max |
| DC 입력 전압 범위 | 190-270V |
| 백필N소음 전류 | ≤10% |
| PF | 0.8 |
| AC 바이패스 입력 | |
| 입력 전압 범위 | 270V-190V(±10Vac) |
| 정격 입력 전류 | 13.6A |
| 전송 시간 | <12ms |
| 출력 | |
| 출력 용량 | 3000VA |
| 정격 출력 용량 | 2400W |
| 정격 출력 전압 | 220VAC |
| 정격 출력 전류 | 10.9A |
| 출력 전압 범위 | 220Vac(공차 ±1.5%) |
| 출력 효율 | ≥85% |
| 출력 주파수 | 50Hz |
| 주파수 범위 | 43~67Hz |
| 출력 파형 | 순수 정현파 |
| THD | ≤3% (라인 부하) |
| 전환 시간(바이패스에서 인버터 모드로) | ≤12ms (부하 포함) |
| 출력 주파수 범위 | 50±0.1% 또는 60±0.1% |
| 동적R응답Time | 5%(부하 0←→100%) |
| PF | 0.8 |
| 출력 과전류 보호 | |
| 과부하 용량 | 10분 동안 계속 작동 @105% |
| 과부하 용량 | 1분 동안 계속 작동 @ 125% |
| 과온도 보호 | 예 |
| 단락 보호 | 예(AC 연결 시 테스트하지 마십시오) |
| 역방향 연결 보호 | 예 |
| 환경 테스트 성능 | |
| 주변 온도 | -20~ +50℃ |
| 고온 작동 | 50±2℃ (정격 부하 24H) |
| 저온 작동 | -20±2℃ (정격 부하 24H) |
| 고온 보관 | 80±2 ℃,24H |
| 저온 보관 | -40±2℃,24H |
| 습도 | 0~90%,수분 응축 없음 |
| 작동 고도(m) | 고도 최대 2000m까지 전력 공급. 감량 -2% / 100m, 최대 고도 5000m |
| 병렬 모드 | |
| 최대 병렬 수량 | 8개 장치 |
