BWT1500 시리즈 48Vdc & 220Vdc 모듈형 병렬 연결 인버터 는 통신 DC 전원 공급 장치에서 공급되는 48V dc/220Vdc 전력을 220V/50Hz 시누소이드 AC 전원으로 변환하는 역전환 장치입니다..입력 DC 전력 변환을 통해 순수 시노 파동 인버터 사용자에게 안정적이고 비 왜곡 된 AC 전력을 제공합니다. 비즈니스 장소에서 전력 고장 경우,그것은 주요 장치에 유연한 출력 전압과 주파수의 힘을 제공합니다.
디지털 제어: 32 비트 DSP 완전 디지털 및 고 주파수 SPWM 기술을 채택하고 강력한 반 간섭 기능, 빠른 계산 속도, 높은 지능,정밀한 제어 정밀성 및 순수한 출력 파동 형태
N + 1 병렬冗余 설계: N + 1 병렬冗余 전원 공급 시스템을 형성 할 수 있습니다. 모듈은 높은 신뢰성과 유연한 구성으로 서로 백업합니다.큰 128*64 디지털 LCD 디스플레이 데이터 정보,4 LED 디스플레이 작동
마스터-스래브 병렬 기술이 없습니다. 각 모듈의 동작과 병렬 연결은 내장된 DSP에 의해 독립적으로 제어됩니다. 단 하나의 고장점이 없습니다.모듈 사이의 독립적인 흐름.

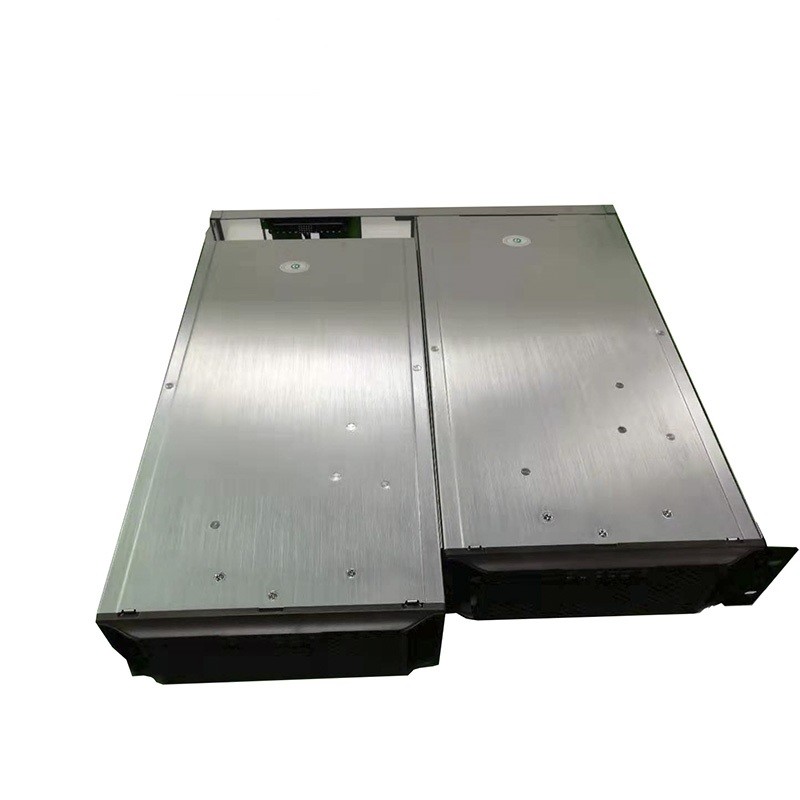

핫 플러깅: 어떤 매개 변수 설정 및 작동을 할 필요가 없습니다, 플러그 및 재생, 모듈은 자동으로 정상적인 작업 상태에 입력, 유지 보수 및 교체 간단하고 빠릅니다.
모듈 내장 우회: 사용자는 인버터 우선 순위 또는 우회 우선 순위를 선택할 수 있습니다

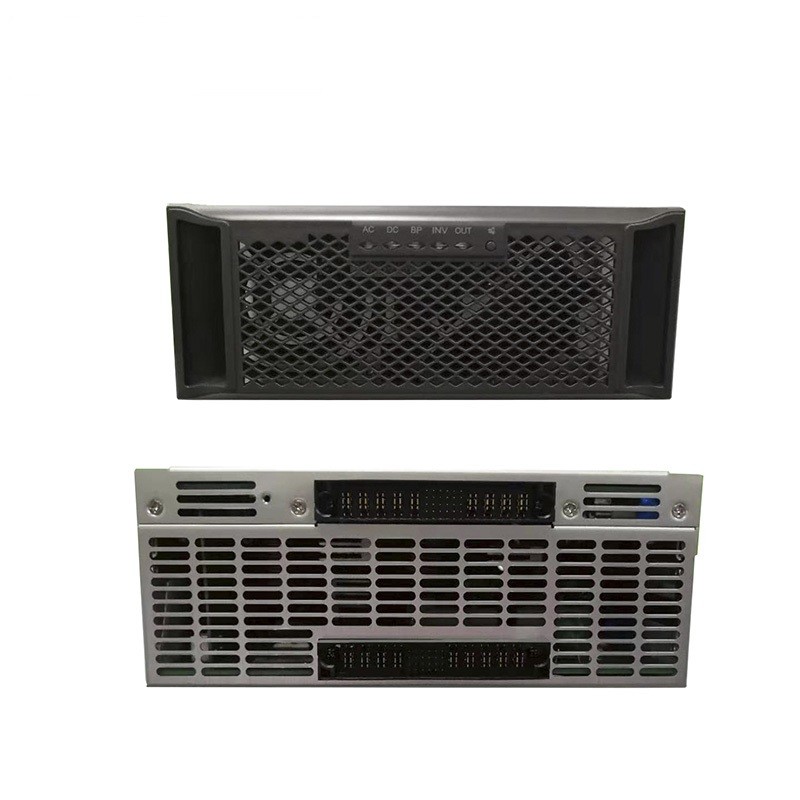

모니터링 관리: 표시판, 장애 소리 및 조명 경보, RS485 통신 인터페이스 및 장애 건조 접촉.
보호 기능: 입력 과전압, 출력 과전압, 과온, 단전 등 기능을 가지고 있습니다.

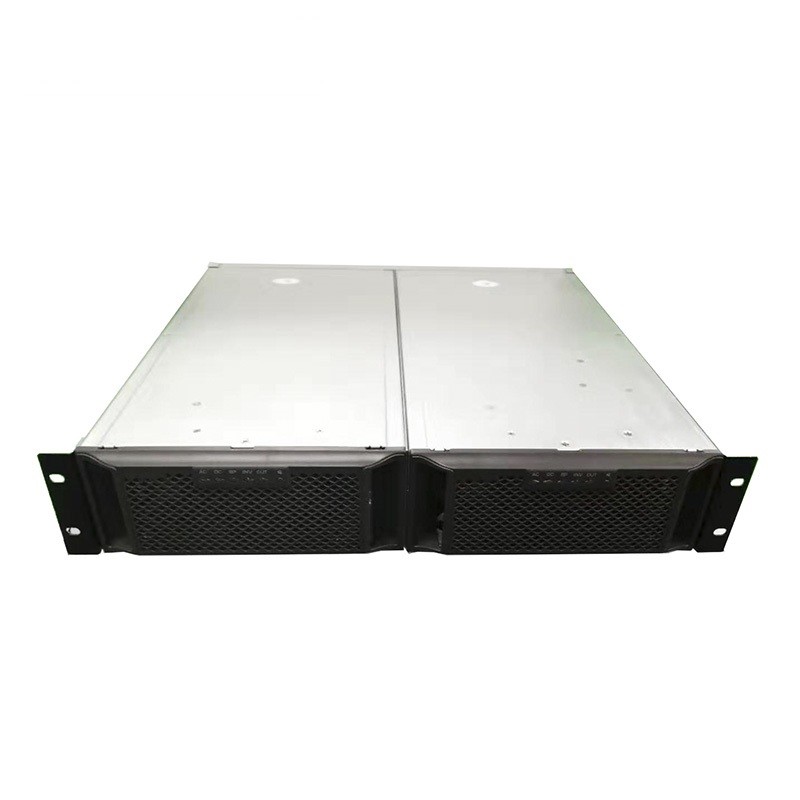

높은 전력 밀도: 1/2 19 ′′ 너비 설계, 부피는 일반적인 인버터 너비의 절반에 불과하며 공간을 절약하고 편리하게 평행합니다.
| 기술 자료 | |
| 모델 | BWT48/220-2KVAS |
| 입력 | |
| DC 입력 전압 | 48Vdc |
| DC 입력 전류 | 42.0 최대 |
| DC 입력 전압 범위 | 40~60V |
| 뒷충전Noise 전류 | ≤10% |
| PF | 0.8 |
| AC BY-PASS 입력 | |
| 입력 전압 범위 | 270V~190V (±10Vac) |
| 가등식 입력 전류 | 9.1A |
| 전송 시간 | < 12ms |
| 출력 | |
| 생산용량 | 2000VA |
| 가등식 생산량 | 1600W |
| 가등식 출력 전압 | 220VAC |
| 가등식 출력 전류 | 3.6A |
| 출력 전압 범위 | 220Vac (보통성 ±1.5%) |
| 생산 효율성 | ≥85% |
| 출력 주파수 | 50Hz |
| 주파수 범위 | 43~67Hz |
| 출력파 | 순수한 시노스 파동 |
| THD | ≤3% (선부하) |
| 스위치 시간 (이버터 모드로 넘어가면) | ≤12ms (부하와 함께) |
| 출력 주파수 범위 | 50±0.1% 또는 60±0.1% |
| 동적R에스폰스T임마 | 5% (부하 0←→100%) |
| PF | 0.8 |
| 전류 보호 이상 출력 | |
| 과부하 용량 | 10분 동안 계속 일해요 @105% |
| 과부하 용량 | 1분 동안 계속 작동하세요 @ 125% |
| 초온도 보호 | 네 |
| 단회로 보호 | 네 (AC 연결에서 테스트하지 마십시오) |
| 역 연결 보호 | 네 |
| 환경 테스트 성능 | |
| 환경 온도 | -20~+50°C |
| 고온 작동 | 50±2°C (명용 부하 24시간) |
| 낮은 온도 작동 | -20±2°C (명용 부하 24시간) |
| 고온 보관 | 80±2 °C,24시간 |
| 낮은 온도 저장 | -40±2°C,24시간 |
| 습도 | 0~90%,수분 응축이 없습니다. |
| 운영 고도 (m) | 고도 최대 2000m까지 전력 -2% / 100m, 최대 고도 5000m |
| 평행 모드 | |
| 최대 평행량 | 8개 |
