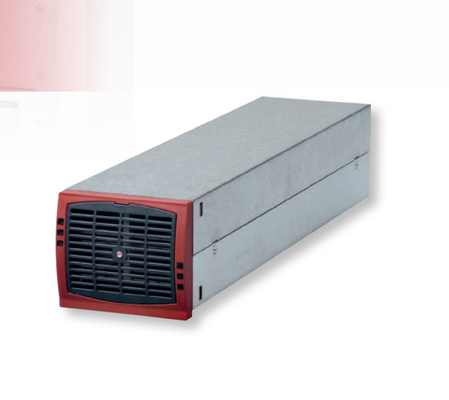

BRAVO는 순수한 시노파 AC 공급을 제공하는 컴팩트하고 확장 가능한 모듈형 인버터입니다. DC 전력 시스템과 함께 우수한 AC 백업을 제공합니다.
최첨단 인버터 기술을 사용하여 콤팩트 크기에 뛰어난 에너지 효율을 제공합니다.
완전한 확장성을 가진 단일 장애점, 최대 32개의 모듈과 96%까지의 높은 효율성
모든 비즈니스 중요 응용 프로그램 및 모든 유형의 AC 부하. 설계는 모듈형이며, 낮은 평균 수리 시간 (MTTR) 을 보장하는 뜨거운 교환 가능한 인버터 모듈로 확장 가능합니다.서비스 비용 절감 및 미래 확장에 대한 변화하는 요구를 충족.
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| 일반 | |||||
| EMC (면역성) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 | ||||
| EMC (배출) (클래스) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| 안전 | EN62040-1 | ||||
| 냉각 / 격리 | 강제 / 두 배 | ||||
| MTBF | 240 000시간 (MIL-217-F) | ||||
| 효율성 (유형): 향상 된 전력 변환 / 라인 | > 95.5% / > 89.5% | 96% / 91% | 960.5% / 92.5% | ||
| 다이렉트릭 강도 DC/AC | 4300 Vdc | ||||
| 진정한 리던던트 시스템 (True Redundant Systems) |
전원 포트에서 AC와 DC에서 3개의 단절 레벨 항구에서 AC의 4 개의 단속 레벨 |
||||
| RoHS | 준수 | ||||
| 진동 | GR63 오피스 진동 0 ~ 100 hz-0.1 g / 운송 진동 5 ~ 100 Hz 0.5 g 100 ~ 500 hz-1.5 g / 떨어지는 테스트 | ||||
| 운영 조건 |
IP20 또는 IP21 환경에 설치하도록 설계되었습니다. 먼지나 습한 환경에서 설치할 경우 적절한 조치를 취해야 합니다 (공기 필터링,...) |
||||
| 해발 고도 | < 1500m / 래팅 > 1500m 100m 당 0.8% | ||||
| 대기 온도 / 저장 온도 / 상대 습도 | -20 ~ 50 °C / -40 ~ 70 °C / 95%, 응축하지 않음 | ||||
| 소재 (하우스) | 코팅 된 강철-ALU진크 | ||||
| AC 출력 전력 | |||||
| 명목 출력 (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| 짧은 시간 과부하 용량 | 150% (15초) 110% T° 범위 내에서 영구적으로 | ||||
| 허용되는 부하 전력 요인 | 전체 전력 등급 0 인덕티브에서 0 용량 | ||||
| 내부 온도 관리 및 끄기 | 네 | ||||
| DC 입력 사양 | |||||
| 명소 전압 (DC) | 24V | 48V | 60V | 110V | 220V |
| 전압 범위 (DC) | 19V 35V | 40~60V | 48~72V | 90~160V | 170~300V |
| 명소 전류 |
56A (24Vdc와 1200W 출력) |

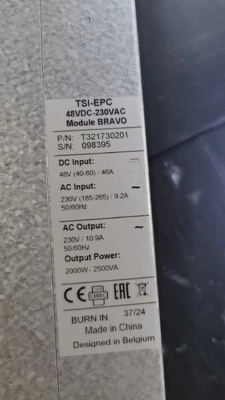

46 A (48 Vdc에서 2000W 출력) |
35A (60Vdc와 2000W 출력 |
19 A ( 110 Vdc와 2000W 출력) |
9.8 A (220 Vdc) 그리고 2000W 출력 |
| 최대 입력 전류 (15초 동안) / 전압 파동 | 84A / < 100mV rms |
84A / < 2mV 소포 |
52A < 100mV rms | 29A / < 200mV rms |
14.9A / < 200mV rms |
| 입력 전압 경계 | T2S 인터페이스로 사용자 선택 | ||||
|
AC 입력 사양 AC 입력은 EPC 모듈에서만 사용할 수 있으며 REG 모듈에는 ACin이 없습니다. |
|||||
| 명소 전압 (AC) | 220/230/240 V 1P 또는 3P (3P에 대한 최소 3 선반) | ||||
| 전압 범위 (AC) | 150~265V | ||||
|
다운타운 |
150~185V 선형 열등 150VA/120Watt 10Vac 당 | ||||
|
1200VA / 960W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| DC로 전환하기 전의 적합 범위 | 조정 가능 | ||||
| 전력 요인 | > 99% | ||||
| 주파수 범위 (선택) / 동기화 범위 | 50 60 Hz / 범위 47 53 Hz / 57 63 Hz | ||||
| AC 출력 사양 | |||||
| 소위 전압 (AC*) | 220/230/240V | ||||
| 주파수 / 주파수 정확도 | 50 ~ 60 Hz / 0.03 % | ||||
| 전체 하모닉 왜곡 (반항 부하) | < 1.5% | ||||
| 부하 충격 회복 시간 | 0.4ms | ||||
| 지연을 켜 | 설치된 모듈의 수에 따라 20~40초 | ||||
| 명소 전류 역전류 보호 | 6.6 A | 10.9 A | |||
| 크레스트 요인 | 2.8: 1 | 3: 1 | |||
| 단장 관리 및 보호 | |||||
| 단장 정화 능력 |
10 x 1n20msec - 메인즈가 AC 입력 포트에서 사용할 수 있는 동안 크기 조절 및 관리 |
||||
| 커트 커킷 전류 | 2.1 In15초 동안 1.5In15초 후에 | ||||
| 이송 성능 | |||||
| 맥스 전압 중단 / 전체 일시적 전압 기간 (최대) | 0s / 0s | ||||
| 신호 및 감독 | |||||
| 표시 | 시노틱 LED | ||||
| 경보 출력/감독 | 선반에 건조 연락처 / 표준 USB 포트 및 T2S에 MODBUS, 선택: Candis 디스플레이 / Candis TCP-IP | ||||
| 리모컨 켜 / 끄 | T2S를 통해 셰프의 뒷 단말기에 | ||||
