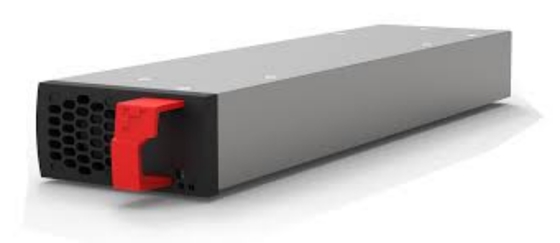

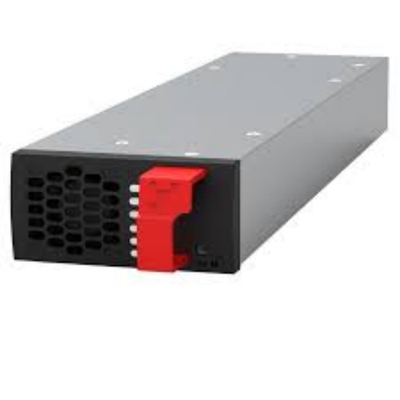

브라보 10은 작은 모듈형 인버터입니다. 여러분의 필요에 완벽하게 맞는 솔루션을 설계할 수 있는 많은 기회를 제공합니다. The ECI technology offers both AC and DC inputs to provide a perfect AC power while reducing the number of power conversion (the module operates under normal condition with the AC input delivering a 94% efficiency)DC 입력과 함께, 그것은 훌륭한 AC 백업 솔루션을 제공합니다.
1에서 32 모듈까지 여러 가지 옵션 (수동 외부 바이패스 및 AC 분배) 로, Bravo 10 모듈 인버터 또한 매우 쉽고 저렴한 유지 보수를 의미 할 수 있습니다.모듈은 우리의 새로운 모니터링 솔루션과 함께 제공됩니다.

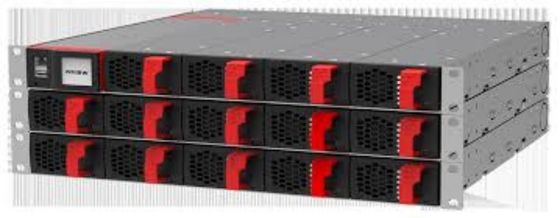

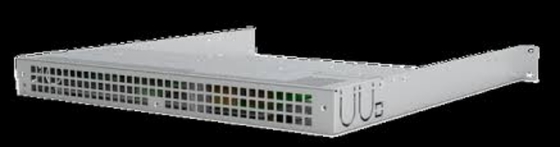

브라보 10는 인뷰 S (DIN 또는 패널 장착) 및 인뷰 S 슬롯 모니터링과 함께 사용할 수 있습니다. 한 선반에는 인뷰 S 슬롯 모니터링과 함께 5 모듈 (5 kVA) 또는 4 모듈 (4 kVA) 이 포함됩니다.제3자 응용을 위해 Inview GW 랙 또는 DIN 마운트 사용할 수 있습니다.
통신 소형 셀 (4G 및 5G), 액세스 제어, 신호등, 보안 등과 같은 1kVA에서 32kVA까지 작지만 중요한 AC 부하를 확보하는 이상적인 솔루션입니다.모듈은 단일 단계 (120 Vac) 또는 분할 단계 (120/240 Vac) 를 위해 선반에 통합 될 수 있습니다., 그리고 3단계 (3x208 Vac) 구성은 두 개의 선반 내에서 달성 할 수 있습니다.
| 부품 번호: 모듈 / 선반 | T611330201 / T614330000 |
| 다이렉트릭 강도 DC/AC | 4300 Vdc |
| 작동 T ° / 상대 습도 (RH) 응축되지 않는 |
ETS300-019-2-3 클래스 3에 따라 테스트되었습니다.1 -20°C ~ 65°C, 연간 96시간 동안 > 50°C ~ 65°C / 최대 RH 95%의 전력 감소 |
| 저장 T ° / 상대 습도 (RH) 응축되지 않는 |
ETS300-019-2-1 클래스 1에 따라 테스트되었습니다.2 -40°C ~ 70°C / 최대 RH 95% 연간 96시간 |
| AC 입력 데이터 | |
| 명소 전압 (AC) / 전류 | 120 Vac / 7.2 A |
| 다운타운 | < 108 Vac 선형 감소 |
| 전력 요인 / THD | > 99% / < 3% |
| DC 입력 데이터 | |
| DC 전압: 명소 / 범위 | 48Vdc / (40-60V) |
| 명소 전류 (48Vdc와 800W 출력) | 18.5A |
| AC 출력 데이터 | |
| 효율성 AC에서 AC (EPC) / DC에서 AC | 95% / > 92% |
|
명소 전압 AC (조정 가능) |
120V (100~130Vac) |
| 주파수 / 주파수 정확도 | 60 또는 50 Hz / 0.03% |
| 명목 출력 (VA) / (W) | 1000VA / 800W |
| 명소 전류 | 8.3 A @ 120 Vac |
| 표시 | 시노틱 LED |
