올바른 DC 케이블 라우팅
그림 10은 차단기 연결에 대한 적절한 케이블 라우팅을 보여줍니다. 모든 차단기 케이블은 선반의 뒷면을 볼 때 왼쪽의 케이블 구멍을 통해 라우팅되어야합니다.연결점. 참고: 케이블을 다른 방법으로 라우팅하는 것은 직원이나 시스템에 해를 끼칠 수 있습니다.
회로 9에는 4개의 차단기와 20개의 GMT 피지 연결이 있습니다. 모든 DC 출력 연결은 후방에서 액세스 할 수 있습니다.전단 차단기 및 안전 장치는 앞쪽에서 액세스 할 수 있습니다. (그림 11).
GMT 터미널 스트립에 있는 압축 스크루를 이용하여 GMT 출력 및 환전 연결을 후방에서 접근하도록 한다 (그림 12).화면 10의 섹션 "DC 출력 요구 사항"의 사양에 따라 와이어 크기를 선택하십시오.. GMT 케이블은 GMT 터미널 블록 바로 아래의 케이블 구멍을 통해 바로 아래로 이동해야합니다. 4.5 in-lbs에이 M3 스크루 토크.11 그림에서 보이는 GMT 안전 장치 블록에 적절한 슬롯에 안전 장치를 설치합니다.부하 출력 및 역 회전 차단기 연결 (A 및 B 위치) 을 위해, 그림 12에서 표시 된 바와 같이 후방에서 액세스 할 수있는 5/8 즈의 두 개의 1⁄4 즈 -20 스톱에 럭을 연결하십시오.전선 차단기는 시스템 앞쪽에서 볼 때 오른쪽 배포 문 뒤에 발견 될 수 있습니다. (그림 11)10 페이지의 "DC 출력 요구 사항" 섹션의 사양에 따라 크기의 와이어와 럭.차단 케이블은 후방에서 볼 때 선반의 왼쪽에 있는 케이블 구멍을 통해 이동해야 합니다. (그림 10)장비 부하를 LVD 보호 출력 연결에 연결하지 마십시오.
| 브랜드 | 엘텍 |

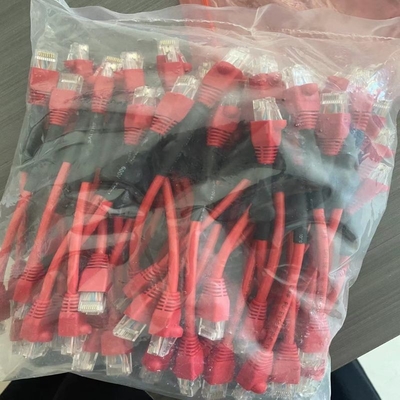

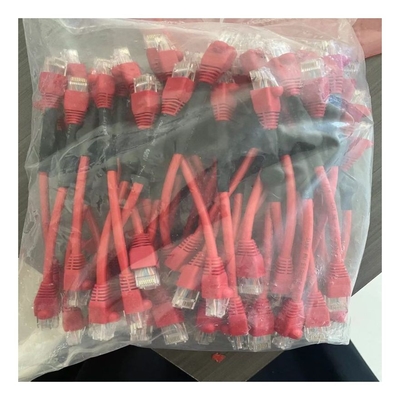

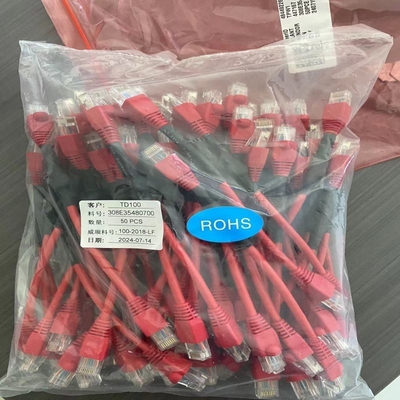

| 제품 이름 | 선반에서 선반 동기화 케이블 |
| 프라트 이름 | 308E35480700 |
| 원산지 | 중국 |
