순수한 시노 파동 DT-1000 시리즈 인버터 BWITT 새로운 확장
이 시리즈는 전문적인 19 ′′ 랙 칸막이
응용 프로그램에 맞는 다양한 옵션.
설명:
주요 특징:
적용:
모든 비결적인 비즈니스 애플리케이션과 모든 종류의 AC 부하
설계는 모듈형이고, 핫스웨이핑이 가능한 확장성
인버터 모듈로 수리 시간이 낮습니다.
서비스 비용을 줄이고 변화하는
미래 확장에 필요한 것입니다.

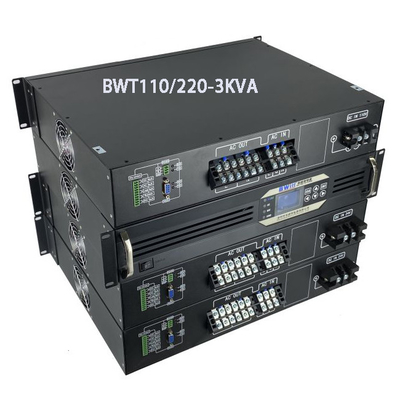

| 모델 | BWT110/220-3KVA |
| 입력 | |
| 배터리 입력 전압 |
90~135Vdc
|
| 배터리 전압 범위 | 110Vdc |
| DC 입력 전류 | 33.53A 최대 |
| 우회 입력 전압 | 220Vac 정상 |
| 우회전압 범위 | 170~270Vac |
| AC 입력 주파수 | 50Hz |
| 주파수 범위 | 43~67Hz |
| PF | >0.8 |
| 출력 | |
| 생산용량 | 3000VA |
| 가등식 생산량 | 2400W |
| 가등식 출력 전압 | 220VAC (이버터 모드) |
| 가등식 출력 전류 | 10.9A |
| 출력 전압 범위 | 220Vac (거동량 ±1.5% @인버터 모드) |
| 생산 효율성 | ≥85% (이버터 모드) |
| 출력 주파수 | 50Hz/60Hz |
| 출력파 | 순수한 시노스 파동 |
| THD | ≤3% (선부하) |
| 스위치 시간 (이버터 모드로 넘어가면) | ≤5ms (부하와 함께) |
| 보호 기능 | |
| 전압 스위치 보호 아래 AC | ≤176Vac (반응 전압≥10Vac) |
| AC 전압 스위치 보호 | ≥264AC |
| 과열 | 네 (자동 전환) |
| 전압 보호점 아래의 배터리 | ≤ 80VDC |
| 배터리 저전압 경보 | 82VDC±05 |
| 배터리 과전압 보호점 | ≥140VDC |
| 배터리 과전압 회복점 | ≤135VDC |
| 전류 이상 보호 | |
| 과부하 용량 | 계속 일해요 60대@101% |
| 과부하 용량 | 계속 10s 일@121% |
| 초온도 보호 | 네 |
| 단회로 보호 | 네 (AC 연결에서 테스트하지 마십시오) |
| 역 연결 보호 | 네 |
| 출력 OVP | ≥264VAC ((인버터 모드) |
| 출력 저전압 경보 | ≤176VAC (인버터 모드) |
| 안전 및 전자 전기 | |
| 다이렉트릭 강도 (AC 체시) | 3500Vdc/10mA//1min. 플래시 오버, 고장, 아크가 없습니다. |
| 다이렉트릭 강도 (DC 체시) |
750Vdc/10mA/1분 플래시 오버도 없고 고장도 없습니다
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 및 IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| 환경 테스트 성능 | |
| 환경 온도 | -20~+50°C |
| 냉각 | 4 *팬 |
| 고온 작동 | 50±2°C (명용 부하 24시간) |
| 낮은 온도 작동 | -20±2°C (명용 부하 24시간) |
| 고온 보관 | 80±2 °C, 24H |
| 낮은 온도 저장 | -40±2°C, 24시간 |
| 습도 | 0~90%, 수분 응축이 없습니다. |
| 운영 고도 (m) | 고도 최대 2000m까지 전력 -2% / 100m, 최대 고도 5000m |
| 통신 | |
| 232 & 485 | 네 |
| SNMP | 선택 사항 |
| 건조한 접촉 | 5 그룹 |
| LCD 디스플레이 | |
|
LCD 상태
|
입력 및 출력 전압, 주파수, 출력 전류, 온도, 부하율, 로고 등
|
|
인버터 상태
|
정상 메인, 정상 인버터, 배터리 저전압 및 출력 과부하 등
|
| 측정 | |
| 크기 W*D*H(mm) | 482mm * 370mm * 88mm (2RU) |
| 무게 | 110.5kg |
