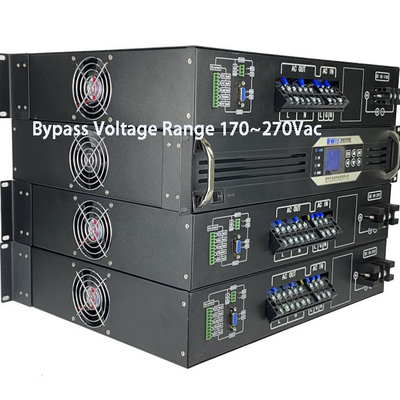

순수 정현파 DT-1000 시리즈 인버터는 BWITT에서 새롭게 확장된 맞춤형 인버터입니다.
이 시리즈는 다양한 응용 분야에 적합하도록 설계된 전문 19” 랙 인클로저입니다.
다양한 옵션을 제공합니다.
설명:
이 유형의 랙 마운트 인버터는 차세대 듀얼 입력 인버터 솔루션으로
통신 분야에 적합하도록 설계되었으며, 이는 높은
통신 시스템의 신뢰성을 위해 설계되었습니다. 이 솔루션은 230V AC 전원
공급 장치와 24V DC 전원 입력을 갖추고 있어 기존 UPS 전원
공급 장치와 일반 순수 정현파 인버터 솔루션 간의 격차를 메웁니다.
이 제품은 사용자가 순수하고 안정적이며 내구성이 뛰어난 AC를 제공할 수 있도록 돕는 새로운 디자인 구조를 사용합니다.
중요한 부하에 전력을 공급하며, AC 전원 공급 시스템과 동일한 높은 신뢰성을 갖습니다.
전용 통신 순수 정현파 인버터의 설계 특징은
AC 및 DC 전원 공급 장치 간의 원활한 전환, 거의 전환 없음
지연, 정적 스위치 내장.
주요 특징:
표준 19” 랙 마운트 2 RU 섀시;
진정한 정현파 출력 (T.H.D< 3%)；
대형 128*64 디지털 LCD 디스플레이 데이터 정보, 4개의 LED 디스플레이 작동;
시스템용 5개 경로 드라이 접점 (DC 입력 오류, AC 입력 오류, 과부하
정보, 바이패스 정보 및 출력 오류)；
RS232 및 RS485 & 선택적 SNMP 통신 포트；
전원 켜기 자체 테스트, 소프트 출력 시작, AC 또는 DC 복구 시 자동 재시작;
자동 스위치 기능: DC to AC, AC 바이패스, 5ms 미만;
시스템 작동 상태 실시간 모니터링, 가청 및 시각적 알람;
과거 알람 메시지를 기록하고 쿼리할 수 있습니다.
전압 조정기 내장 AC 전압 안정화;
유지 보수 바이패스 / DC 사용 가능;
보호: 단락 부하 보호, 과부하 보호, 배터리 과/저전압
보호, 과전류, 과온도;
응용 분야:
모든 비즈니스 크리티컬 애플리케이션 및 모든 유형의 AC 부하.
설계는 모듈식이며 핫 스왑이 가능한 확장성을 갖추고 있습니다.
인버터 모듈은 평균 수리 시간(Mean Time to Repair)을 보장합니다.
서비스 비용 절감 및 변화하는 요구 사항 충족
향후 확장을 위한 요구 사항.
매개변수:
| 모델 |
BWT48/230-1KVA |
| 입력 |
| 배터리 입력 전압 |
48Vdc |
| 배터리 전압 범위 |
42-58Vdc |
| DC 입력 전류 |
최대 23.8A |
| 바이패스 입력 전압 |
230Vac 정격 |
| 바이패스 전압 범위 |
170~270Vac |
| AC 입력 주파수 |
50Hz |
| 주파수 범위 |
43~67Hz |
| PF |
>0.8 |
| 출력 |
| 출력 용량 |
1000VA |
| 정격 출력 용량 |
800W |
| 정격 출력 전압 |
230VAC (인버터 모드) |
| 정격 출력 전류 |
3.47A |
| 출력 전압 범위 |
230Vac(공차 ±1.5% @인버터 모드) |
| 출력 효율 |
≥85% (인버터 모드) |
| 출력 주파수 |
50Hz |
| 출력 파형 |
순수 정현파 |
| THD |
≤3% (선 부하) |
| 스위치 시간 (바이패스에서 인버터 모드로) |
≤5ms (부하 포함) |
| 보호 기능 |
| AC 저전압 스위치 보호 |
≤176Vac (히스테리시스 전압≥10Vac) |
| AC 과전압 스위치 보호 |
≥264AC |
| 과온도 |
예 (자동 스위치) |
| 배터리 저전압 보호 지점 |
≤40VDC |
| 배터리 저전압 알람 |
43VDC±0.5 |
| 배터리 과전압 보호 지점 |
≥60VDC |
| 배터리 과전압 복구 지점 |
≤57VDC |
| 출력 과전류 보호 |
| 과부하 용량 |
60초 동안 계속 작동@100% |
| 과부하 용량 |
10초 동안 계속 작동@121% |
| 과온도 보호 |
예 |
| 단락 보호 |
예 (AC 연결 시 테스트하지 않음) |
| 역 연결 보호 |
예 |
| 출력 OVP |
≥264VAC(인버터 모드) |
| 출력 저전압 알람 |
≤176VAC (인버터 모드) |
| 안전 및 EMC |
| 절연 내력(AC-섀시) |
3500Vdc/10mA//1분. 플래시 오버 없음, 고장 없음, 아크 없음 (AC 입력 우선) |
| 절연 내력(DC-섀시) |
750Vdc/10mA/1분. 플래시 오버 없음, 고장 없음
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 및 IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| 환경 테스트 성능 |
| 주위 온도 |
-20~ +50℃ |
| 냉각 |
2*팬 |
| 고온 작동 |
50±2℃ (정격 부하 24H) |
| 저온 작동 |
-20±2℃ (정격 부하 24H) |
| 고온 보관 |
80±2 ℃,24H |
| 저온 보관 |
-40±2℃,24H |
| 습도 |
0~90%, 결로 없음 |
| 작동 고도(m) |
고도 최대 2000m까지 전력 공급. -2% / 100m, 최대 고도 5000m |
| 통신 |
| Rs232 & Rs485 |
예 |
| SNMP |
선택 사항 |
| 드라이 접점 |
5개 그룹 |
| LCD 디스플레이 |
|
LCD 상태
|
입력 및 출력 전압, 주파수, 출력 전류, 온도, 부하율, 로고 등
|
|
인버터 상태
|
정상 전원, 정상 인버터, 배터리 저전압 및 출력 과부하 등
|
| 측정 |
| 크기 W*D*H(mm) |
482mm *347mm*88mm (2RU) |
| 무게 |
11.5KG |
