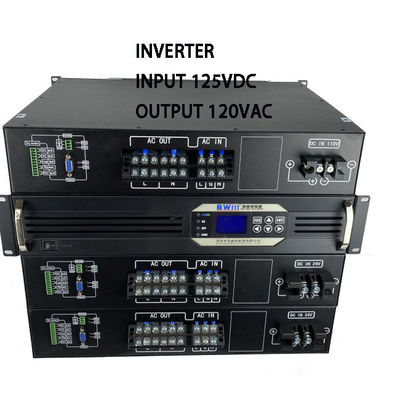

순수한 시노 파동 DT-1000 시리즈 인버터 BWITT 새로운 확장
이 시리즈는 전문적인 19 ′′ 랙 칸막이
응용 프로그램에 맞는 다양한 옵션.
설명:
이 유형의 새로운 세대의 이중 입력 인버터 솔루션으로 랙 마운트 인버터
통신 애플리케이션 분야를 위해 설계되었으며,
통신 시스템의 신뢰성 이 솔루션은 230V AC 전력으로 장착되어 있습니다
공급 및 24V DC 전력 입력, 전통적인 UPS 전력 사이의 격차를 메우기
공급 및 일반적인 순수 시노파 인버터 솔루션.
그것은 사용자들이 순수하고 안정적이고 내구적인 AC를 제공하도록 도와주는 새로운 디자인 구조를 사용합니다.
중요한 부하에 대한 전력, 그리고 AC 전원 공급 시스템과 같은 높은 신뢰성을 가지고 있습니다.
전용 통신 순수 시노 파동 인버터의 설계 특성은
AC와 DC 전원 공급 장치 사이의 원활한 변환, 거의 변환이 없습니다
지연, 그리고 정적 스위치를 구축합니다.
주요 특징:
∙표준 19 ′′ 래크 마운트2 RU 차시
∙실제 시노스 파드 출력 (T.H.D < 3%)·
∙큰 128*64 디지털 LCD 디스플레이 데이터 정보, LED 디스플레이 작동
∙5 경로 시스템 건조 접촉 (DC 입력 오류, AC 입력 오류, 과부하)
정보, 우회 정보 및 출력 장애)·
∙RS232 및 RS485 & 선택적인 SNMP 통신 포트·
∙전원 자체 테스트, 부드러운 출력 시작, AC 또는 DC가 회복되는 동안 자동 재시작 시작;
∙자동 스위치 기능: DC에서 AC, AC 바이패스, 5ms 미만
∙시스템 작동 상태를 실시간으로 모니터링하는 소리 및 시각 경보
∙역사적인 경보 메시지를 기록하고 검색할 수 있습니다.
∙전압 조절기 내장
∙유지보수 우회선 / DC 사용 가능
∙보호:단거리 부하 보호, 과부하 보호, 배터리 과/하전압 보호
전류, 온도 이상 보호
적용:
모든 비결적인 비즈니스 애플리케이션과 모든 종류의 AC 부하
설계는 모듈형이고, 핫스웨이핑이 가능한 확장성
인버터 모듈로 수리 시간이 낮습니다.
서비스 비용을 줄이고 변화하는
미래 확장에 필요한 것입니다.
매개 변수
| 모델 |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| 입력 |
| 배터리 입력 전압 |
125Vdc |
| 배터리 전압 범위 |
100~150Vdc |
| DC 입력 전류 |
10A 최대 |
20A 최대 |
30A 최대 |
| 우회 입력 전압 |
120VACNorm
66.6A 최대
|
| 우회전압 범위 |
100~140VAC
30A 최대
최대 50A
최대 60A
|
| AC 입력 주파수 |
60Hz |
| 주파수 범위 |
43~67Hz |
| PF |
>0.8 |
| 출력 |
| 생산용량 |
1000VA |
2000VA |
3000VA |
| 가등식 생산량 |
800W |
1600W |
2400W |
| 가등식 출력 전압 |
120VAC (인버터 모드) |
| 가등식 출력 전류 |
6.67A |
13.3A |
20A |
| 출력 전압 범위 |
120Vac ((통면률 ±1.5% @인버터 모드) |
| 생산 효율성 |
≥85% (이버터 모드) |
| 출력 주파수 |
60Hz |
| 출력파 |
순수 시네스 |
| THD |
≤3% (선부하) |
| 스위치 시간 (이버터 모드로 넘어가면) |
≤5ms (부하와 함께) |
| 보호 기능 |
| AC 아래 볼륨 스위치 보호 |
≤90Vac (반응 전압≥10Vac) |
| 전류 전류 전류 전류 |
≥140AC |
| 과열 |
네 (자동 전환) |
| 부피 보호점 아래 BAT |
≤ 90 |
| 배터리 저전압 경보 |
90±05 |
| 배터리 과전압 보호점 |
≥155VDC |
| 배터리 과전압 회복점 |
≥145VDC |
|
냉각
|
2* 팬
4* 팬
|
2* 팬 |
4* 팬 |
| Temp.Control@ 내부 온도>45°C & 속도는 출력량에 따라 Capacity@ Output Capacity >50% |
| 전류 이상 보호 |
| 과부하 용량 |
작업 계속 @overload 110% |
| 과부하 용량 |
계속 일해요 60대@ 과부하110%~130% |
| 과부하 용량 |
계속 10s 일@과부하 > 150% |
| 초온도 보호 |
네 |
| 단회로 보호 |
네 (AC 연결에서 테스트하지 마십시오) |
| 역 연결 보호 |
네 |
| 출력 OVP |
≥144VAC (이버터 모드) |
| 출력 저전압 경보 |
≤ 88VAC (이버터 모드) |
| 안전 및 전자 전기 |
| 다이렉트릭 강도 (AC 체시) |
3500Vdc/10mA//1min. 플래시 오버, 고장, 아크가 없습니다. |
| 다이렉트릭 강도 (DC 체시) |
750Vdc/10mA/1min 플래시가 없거나 고장이 없거나
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 및 IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| 환경 테스트 성능 |
| 환경 온도 |
-20~+50°C |
| 고온 작동 |
50±2°C (명용 부하 24시간) |
| 낮은 온도 작동 |
-20±2°C (명용 부하 24시간) |
| 고온 보관 |
80±2 °C, 24H |
| 낮은 온도 저장 |
-40±2°C, 24시간 |
| 습도 |
0~90%, 수분 응축이 없습니다. |
| 운영 고도 (m) |
고도 2000m 이하의 전력 > 2000m -2% / 100m, 최대 고도 5000m |
| 통신 |
| 232 & 485 |
네 |
| SNMP |
선택 사항 |
| 건조한 접촉 |
5 그룹 |
| LCD 디스플레이 |
|
LCD 상태
|
입력 및 출력 전압, 주파수, 출력 전류, 온도, 부하율, 로고 등
|
|
인버터 상태
|
정상 메인, 정상 인버터, 배터리 저전압 및 출력 과부하 등
|
| 측정 |
| 크기 W*D*H(mm) |
482*347*88mm |
482*430*88mm |
| 무게 |
110.5kg |
15kg |
