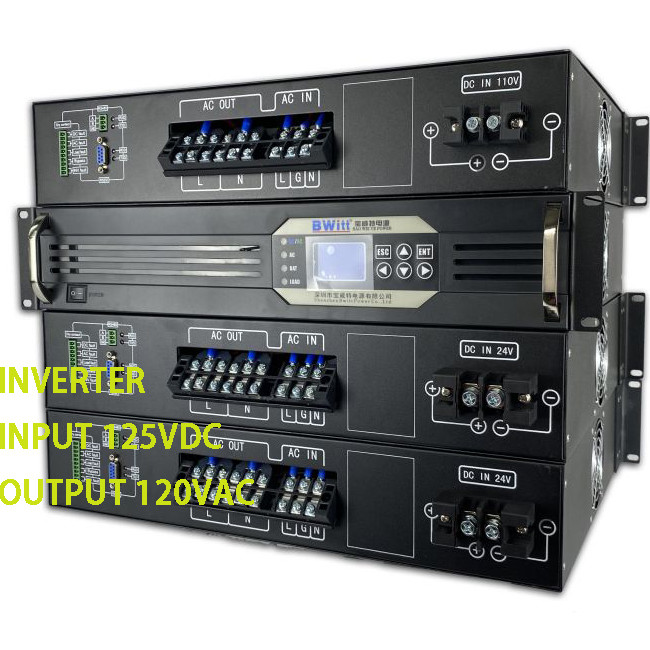

순수한 시노 파동 DT-1000 시리즈 인버터 BWITT 새로운 확장
이 시리즈는 전문적인 19 ′′ 랙 칸막이
응용 프로그램에 맞는 다양한 옵션.
설명:
주요 특징:
적용:
모든 비결적인 비즈니스 애플리케이션과 모든 종류의 AC 부하
설계는 모듈형이고, 핫스웨이핑이 가능한 확장성
인버터 모듈로 수리 시간이 낮습니다.
서비스 비용을 줄이고 변화하는
미래 확장에 필요한 것입니다.
| 모델 |
BWT125/120-1KVA BWT125/120-3KVA |
BWT125/120-2KVA | BWT125/120-3KVA | |||
| 입력 | ||||||
| 배터리 입력 전압 | 125Vdc | |||||
| 배터리 전압 범위 | 100~150Vdc | |||||
| DC 입력 전류 | 10A 최대 | 20A 최대 | 30A 최대 | |||
| 우회 입력 전압 |
120VACNorm 66.6A 최대 |
|||||
| 우회전압 범위 |
100~140VAC 30A 최대 최대 50A 최대 60A |
|||||
| AC 입력 주파수 | 60Hz | |||||
| 주파수 범위 | 43~67Hz | |||||
| PF | >0.8 | |||||
| 출력 | ||||||
| 생산용량 | 1000VA | 2000VA | 3000VA | |||
| 가등식 생산량 | 800W | 1600W | 2400W | |||
| 가등식 출력 전압 | 120VAC (인버터 모드) | |||||
| 가등식 출력 전류 | 6.67A | 13.3A | 20A | |||
| 출력 전압 범위 | 120Vac ((통면률 ±1.5% @인버터 모드) | |||||
| 생산 효율성 | ≥85% (이버터 모드) | |||||
| 출력 주파수 | 60Hz | |||||
| 출력파 | 순수 시네스 | |||||
| THD | ≤3% (선부하) | |||||
| 스위치 시간 (이버터 모드로 넘어가면) | ≤5ms (부하와 함께) | |||||
| 보호 기능 | ||||||
| AC 아래 볼륨 스위치 보호 | ≤90Vac (반응 전압≥10Vac) | |||||
| 전류 전류 전류 전류 | ≥140AC | |||||
| 과열 | 네 (자동 전환) | |||||
| 부피 보호점 아래 BAT | ≤ 90 | |||||
| 배터리 저전압 경보 | 90±05 | |||||
| 배터리 과전압 보호점 | ≥155VDC | |||||
| 배터리 과전압 회복점 | ≥145VDC | |||||
|
냉각 |
2* 팬 4* 팬 |
2* 팬 | 4* 팬 | |||
| Temp.Control@ 내부 온도>45°C & 속도는 출력량에 따라 Capacity@ Output Capacity >50% | ||||||
| 전류 이상 보호 | ||||||
| 과부하 용량 | 작업 계속 @overload 110% | |||||
| 과부하 용량 | 계속 일해요 60대@ 과부하110%~130% | |||||
| 과부하 용량 | 계속 10s 일@과부하 > 150% | |||||
| 초온도 보호 | 네 | |||||
| 단회로 보호 | 네 (AC 연결에서 테스트하지 마십시오) | |||||
| 역 연결 보호 | 네 | |||||
| 출력 OVP | ≥144VAC (이버터 모드) | |||||
| 출력 저전압 경보 | ≤ 88VAC (이버터 모드) | |||||
| 안전 및 전자 전기 | ||||||
| 다이렉트릭 강도 (AC 체시) | 3500Vdc/10mA//1min. 플래시 오버, 고장, 아크가 없습니다. | |||||
| 다이렉트릭 강도 (DC 체시) |
750Vdc/10mA/1분 플래시 오버도 없고 고장도 없습니다
|
|||||
| LVD | EN 60950-1 | |||||
| EMC/EM I | EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 및 IEC 61000-6-4 | |||||
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
|||||
| 환경 테스트 성능 | ||||||
| 환경 온도 | -20~+50°C | |||||
| 고온 작동 | 50±2°C (명용 부하 24시간) | |||||
| 낮은 온도 작동 | -20±2°C (명용 부하 24시간) | |||||
| 고온 보관 | 80±2 °C, 24H | |||||
| 낮은 온도 저장 | -40±2°C, 24시간 | |||||
| 습도 | 0~90%, 수분 응축이 없습니다. | |||||
| 운영 고도 (m) | 고도 2000m 이하의 전력 > 2000m -2% / 100m, 최대 고도 5000m | |||||
| 통신 | ||||||
| 232 & 485 | 네 | |||||
| SNMP | 선택 사항 | |||||
| 건조한 접촉 | 5 그룹 | |||||
| LCD 디스플레이 | ||||||
|
LCD 상태
|
입력 및 출력 전압, 주파수, 출력 전류, 온도, 부하율, 로고 등
|
|||||
|
인버터 상태
|
정상 메인, 정상 인버터, 배터리 저전압 및 출력 과부하 등
|
|||||
| 측정 | ||||||
| 크기 W*D*H(mm) | 482*347*88mm | 482*430*88mm | ||||
| 무게 | 110.5kg | 15kg | ||||
